4

Управление

частотным

преобразователем

4.1

Способы

управления

4.1.1

Способы

управления

Управление

частотным

преобразователем

может

осуществляться

тремя

способами

:

1.

С

графической

панели

местного

управления

 (GLCP),

см

.

п

. 6.1.2

2.

С

цифровой

панели

местного

управления

 (NLCP),

см

.

п

. 6.1.3

3.

Через

последовательный

порт

связи

 RS-485

или

через

порт

 USB;

оба

способа

служат

для

связи

с

компьютером

,

см

.

п

. 6.1.4

Если

частотный

преобразователь

оснащен

шиной

 fieldbus,

обратитесь

к

соответствующей

документации

.

4.1.2

Как

работать

с

графической

панелью

местного

управления

 (GLCP)

Для

графической

панели

управления

 (LCP 102)

действительно

следующее

:

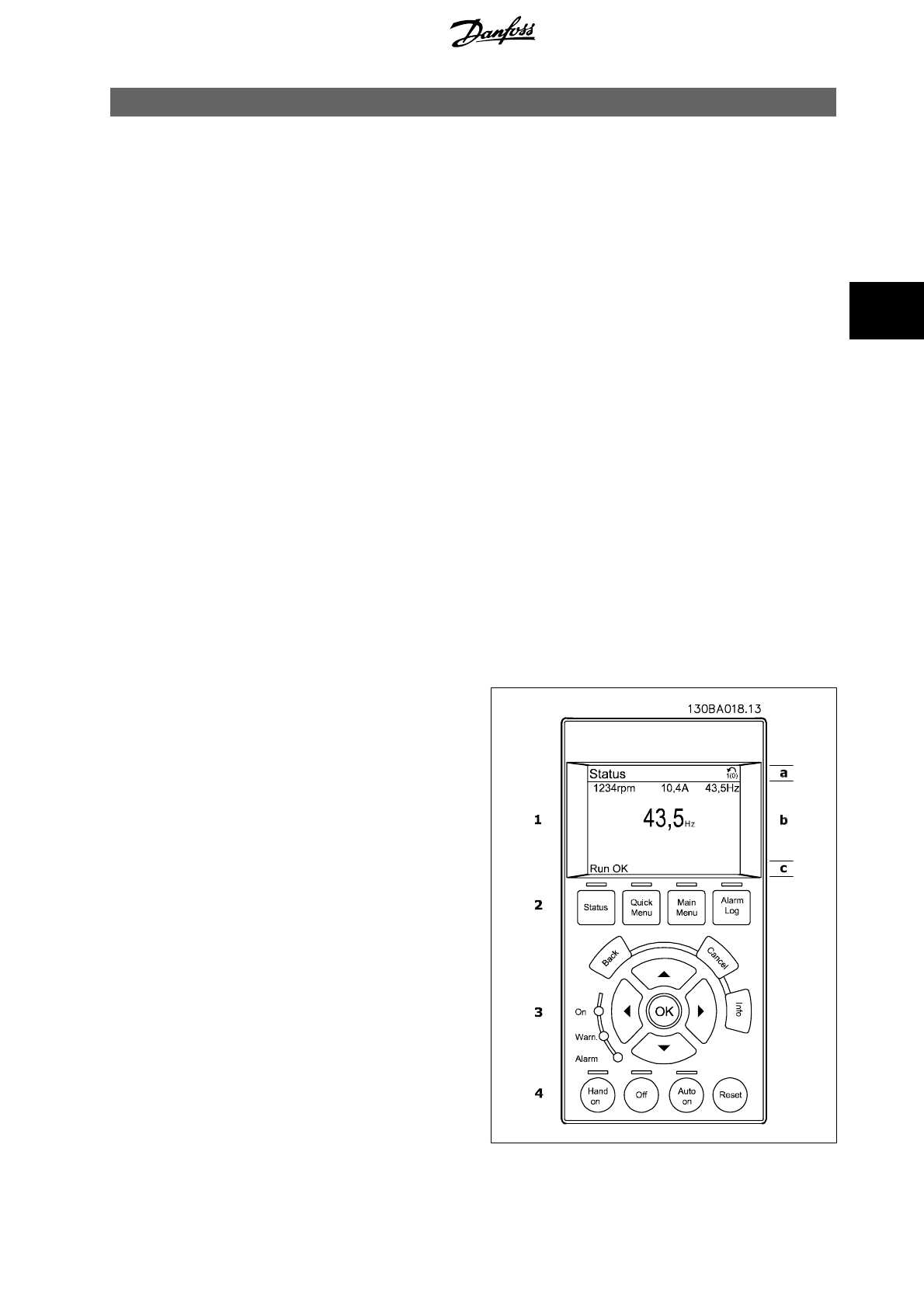

Панель

управления

разделена

на

четыре

функциональные

зоны

:

1.

Графический

дисплей

со

строками

состояния

..

2.

Кнопки

меню

и

световые

индикаторы

  (

светодиоды

),

позволяющие

выбирать

режим

,

изменять

параметры

и

переключать

функции

дисплея

.

3.

Навигационные

кнопки

и

световые

индикаторы

 (

Светодиоды

).

4.

Кнопки

управления

и

световые

индикаторы

 (

светодиоды

).

Графический

дисплей

:

Жидкокристаллический

дисплей

имеет

фоновую

подсветку

и

шесть

буквенно

-

цифровых

строк

.

В

режиме

 [Status] (

Состояние

)

на

дисплее

 LCP

может

отображаться

до

пяти

рабочих

переменных

.

Строки

дисплея

:

a.

Строка

состояния

:

сообщения

о

состоянии

с

отображением

пиктограмм

и

графических

изображений

.

b.

Строка

 1-2

:

строки

данных

оператора

для

отображения

заданных

или

выбранных

пользователем

данных

.

Нажав

кнопку

 [Status],

можно

добавить

одну

дополнительную

строку

.

c.

Строка

состояния

:

Текстовые

сообщения

о

состоянии

.

Дисплей

разделен

на

три

части

:

Верхняя

часть

 (a)

в

режиме

отображения

состояния

показывает

состояния

.

В

другом

режиме

и

в

случае

аварийного

сигнала

/

предупреждения

на

этой

строке

отображается

до

двух

переменных

.

Инструкции

по

эксплуатации

 VLT AQUA High

Power

4

Управление

частотным

преобразователем
