3.3.5

Расположения

клемм

-

размер

корпуса

F

Внимание

Для

корпусов

F

предусмотрено

четыре

разных

размера

, F1, F2, F3

и

F4. F1

и

F2

состоят

из

шкафа

инвертора

справа

и

шкафа

для

выпрямителя

слева

.

У

F3

и

F4

имеется

шкаф

для

дополнительных

устройств

слева

от

шкафа

для

выпрямителя

. F3

это

F1

со

шкафом

для

дополнительных

устройств

. F4

это

F2

со

шкафом

для

дополнительных

устройств

.

Расположение

клемм

-

размеры

корпуса

F1

и

F3

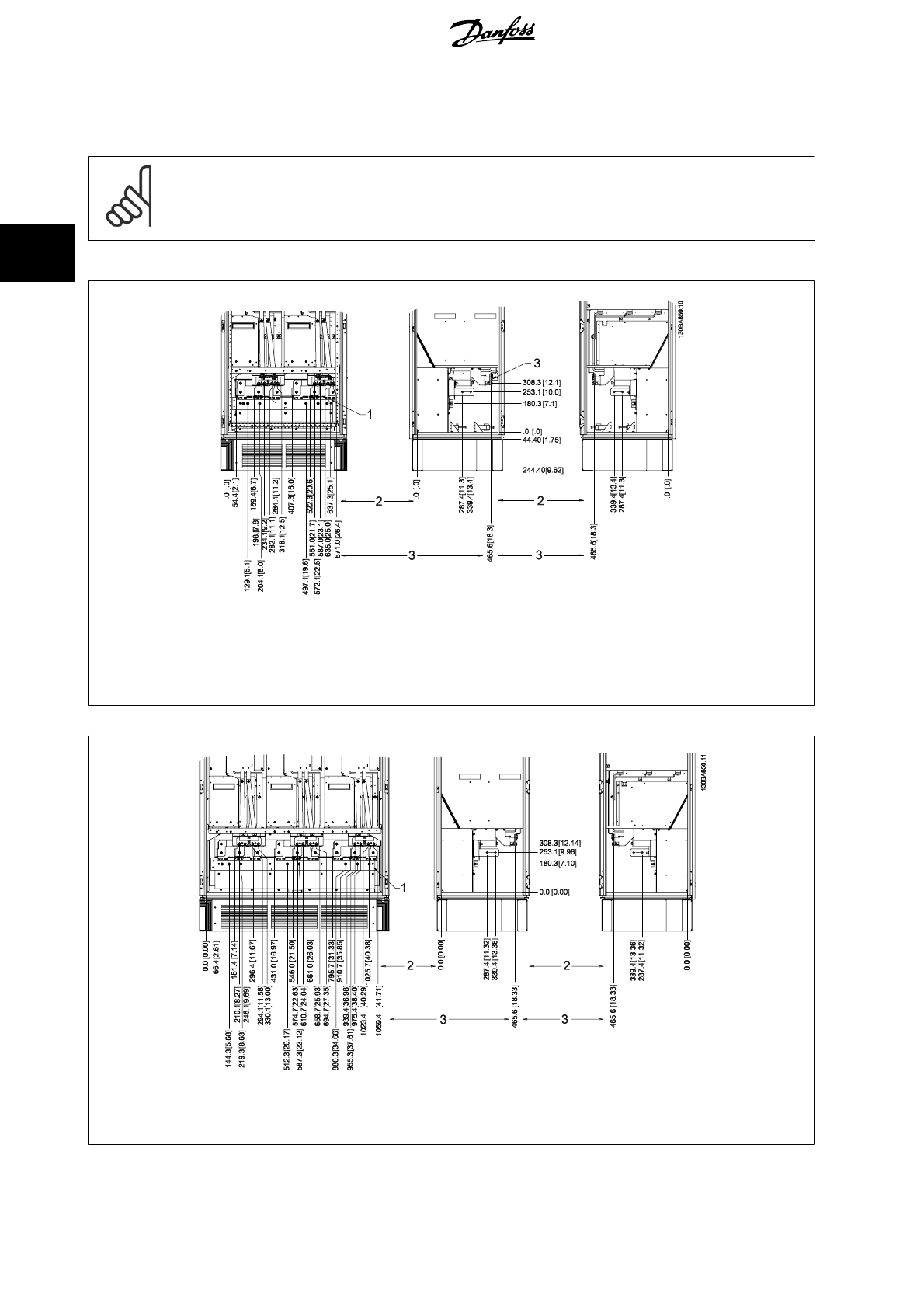

Рисунок

3.19:

Расположение

клемм

-

шкаф

инвертора

- F1

и

F3 (

вид

спереди

,

слева

и

справа

)

1)

Заземление

2)

Клеммы

двигателя

3)

Клеммы

подключения

тормозного

резистора

Расположение

клемм

-

размеры

корпуса

F2

и

F4

Рисунок

3.20:

Расположение

клемм

-

шкаф

инвертора

- F2

и

F4 (

вид

спереди

,

слева

и

справа

)

1)

Заземление

3

Монтаж

Инструкции

по

эксплуатации

VLT AQUA High

Power

32

MG.20.P3.50 - VLT

®

является

зарегистрированным

товарным

знаком

компании

Danfoss

3
