Danfoss VLT AQUA Drive FC 200 - Инструкция по эксплуатации - Страница 34

Расположение

клемм

 -

шкаф

дополнительных

устройств

с

автоматическим

выключателем

/

выключателем

в

литом

корпусе

(F3

и

 F4)

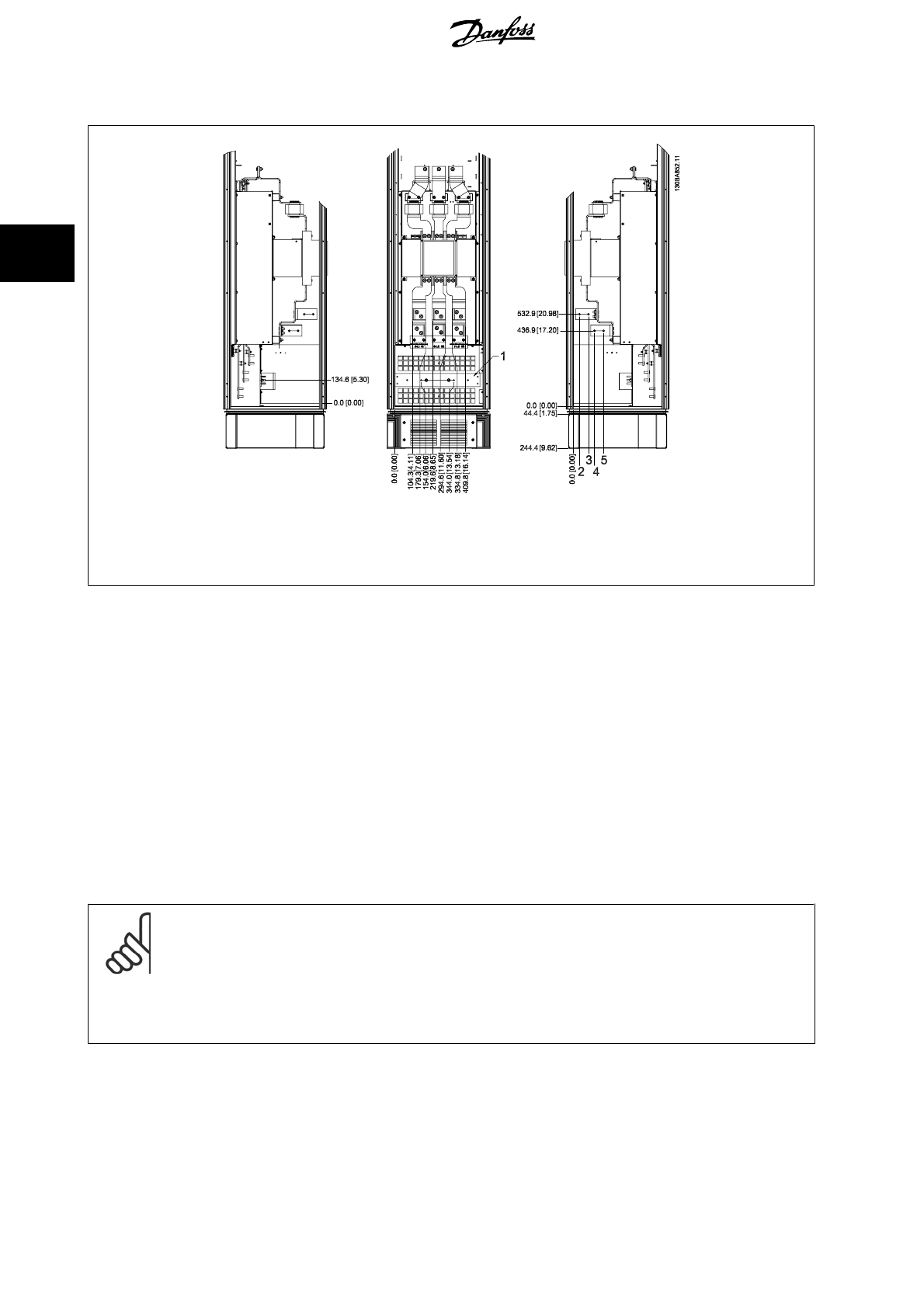

Рисунок

 3.23:

Расположение

клемм

 -

шкаф

дополнительных

устройств

с

автоматическим

выключателем

/

выключателем

в

литом

корпусе

 (

вид

слева

,

спереди

и

справа

)

1)

Заземление

3.3.6

Охлаждение

и

потоки

воздуха

Охлаждение

Охлаждение

может

осуществляться

различными

путями

:

с

помощью

вентиляционных

каналов

под

и

над

блоком

,

с

помощью

впуска

и

выпуска

воздуха

в

задней

части

блока

и

комбинированным

способом

.

Охлаждение

с

помощью

вентиляционного

канала

Разработаны

специальные

дополнительные

средства

для

оптимизации

монтажа

преобразователей

частоты

исполнения

 IP00 /

Шасси

 Rittal TS8

с

использованием

собственного

вентилятора

преобразователя

частоты

для

принудительного

охлаждения

в

противоканале

.

Воздух

из

верхней

части

корпуса

может

выводиться

наружу

с

таким

расчетом

,

чтобы

выделение

тепла

через

противоканал

не

оставалось

в

помещении

диспетчерской

,

что

снижает

потребности

в

охлаждении

объекта

.

Более

подробные

сведения

можно

найти

в

руководстве

Монтаж

системы

вентиляционных

каналов

в

корпусах

 Rittal.

Охлаждение

сзади

Циркуляционный

воздух

отводится

через

тыльную

часть

корпуса

 Rittal TS8 .

Такое

решение

предполагает

забор

воздуха

вне

объекта

через

канал

в

тыльной

части

и

возврат

нагретого

воздуха

наружу

,

снижая

потребности

в

кондиционировании

воздуха

.

Внимание

Для

вывода

нагретого

воздуха

,

не

выходящего

из

противоканала

привода

,

необходимо

установить

на

шкафу

 Rittal

дверной

вентилятор

.

Минимальный

требуемый

расход

воздуха

дверного

вентилятора

для

 D3

и

 D4

составляет

 391

м

3/

ч

 (230

куб

.

футов

/

мин

).

Минимальный

требуемый

расход

воздуха

дверного

вентилятора

для

 E2

составляет

 782

м

3/

ч

 (460

куб

.

футов

/

мин

).

Если

температура

окружающей

среды

меньше

максимальной

,

если

внутри

корпуса

имеются

дополнительные

узлы

и

источники

тепла

,

следует

выполнить

расчеты

для

обеспечения

надлежащего

расхода

воздуха

для

охлаждения

внутреннего

пространства

корпуса

 Rittal .

3

Монтаж

Инструкции

по

эксплуатации

 VLT AQUA High

Power

34
