INSTALLATION

Anschluss an eine elastische Stahlleitung.

Im Falle der Installation des Herdes gemäß

der  Bestimmung  für  Klasse  2,  Unterklasse

I,  wird  empfohlen,  für  den  Anschluss  des

Herdes an die Gasinstallation ausschließlich

eine  elastische  Metallleitung  zu  verwen

-

den,  die  den  Anforderungen  der  geltenden

Rechtsvorschriften  entspricht,  Verbindung

zur Zuführung des Gases zum Herd: Gewin

-

deverbindung G1/2“.

Zum Anschluss dürfen ausschließlich Rohre

und Dichtungen verwendet werden, die den

geltenden Normen entsprechen. Die maxima

-

le Länge der elastischen Leitung darf 2.000

mm nicht überschreiten.

Es  ist  sicherzustellen,  dass  der  Anschluss

mit  keinerlei  anderen  beweglichen  teilen

in  Berührung  kommt,  die  ihn  beschädigen

könnten.

Anschluss an eine steife Rohrinstallation.

Der Herd verfügt über einen Rohrstutzen mit

Gewinde G1/2”.

Der Anschluss an die Gasinstallation muss so

ausgeführt werden, dass er keine Spannun

-

gen an irgendeinem Punkt der Installation so

-

wie an keinem Teil des Gerätes hervorruft.

Ein  zu  starken  Andrehen  (mit  einem  Dreh

-

moment  von  mehr  als  18  Nm)  kann  eine

Beschädigung  der  Verbindung  oder  deren

Undichtheit bewirken.

Die  Gasleitung  sollte  keine  Metallteile  des

hinteren  Gehäuseteils  des  Herdes  berüh

-

ren.

Achtung!

Den Anschluss  des  Herdes  an  eine

Flüssiggaslasche  oder  an  eine  vor

-

handene Gasinstallation darf nur ein

berechtigter  Installateur  unter  Be

-

achtung aller Sicherheitsvorschriften

vornehmen.

Achtung!

Nach Beendigung der Herdinstallation

ist die Dichtigkeit aller Verbindungen

zu prüfen, z.B. durch Verwendung von

Wasser mit Seife.

Die  Verwendung  von  Feuer  für  die

Dichtigkeitsprüfung ist verboten.

elektrischer anschluss

Achtung!

Der  Anschluss  an  das  Stromnetz  darf  nur

durch  eine  autorisierte  Elektrofachkraft

erfolgen,  die  beim  örtlichen  Energieversor

-

gungsunternehmen  zugelassen  ist.  Nicht

autorisierte  Personen  dürfen  keine  willkür

-

lichen Veränderungen oder Änderungen an

der Elektroinstallation vornehmen.

hinweise für die elektrofachkraft

Das Gerät ist für den Anschluss an Dreh- und

Wechselstrom  (400V  3N~50Hz)  ausgelegt.

Die  Nennspannung  der  Heizelemente  be

-

trägt  230  V.  Die  Anpassung  des  Gerätes

für  den  Einphasenstrom  (230  V)  ist  durch

entsprechende  Überbrückung  auf  der  An

-

schlussleiste  gemäß  dem  nachfolgenden

Schaltplan möglich. Als Netzanschlussleitung

ist ein entsprechend ausgelegter Leitungstyp

unter Berücksichtigung der Anschlussart und

Nennleistung des Herdes zu wählen.

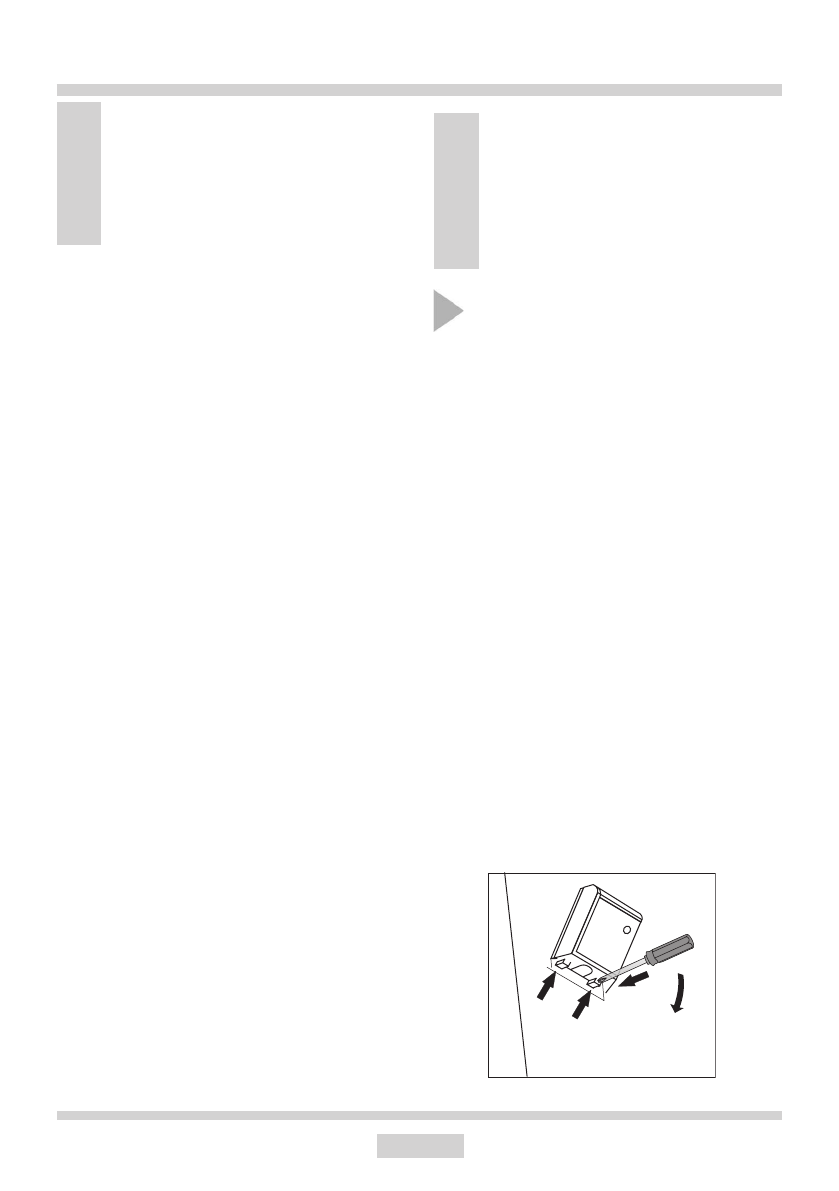

Die Anschlussleitung ist in der Entlastungs

-

einrichtung zu befestigen.

2

1
