 | Français

1 609 92A 3SE | (24.4.17)

Bosch Power Tools

– Appuyez sur la touche de réglage de la butée de profon-

deur

12

 et retirez la butée de profondeur

13

. Appuyez à

nouveau sur la touche

12

 et positionnez le Saugfix par de-

vant sur la poignée supplémentaire

14

.

– Branchez un tuyau d’aspiration (diamètre 19 mm, acces-

soire) à la bouche d’aspiration

22

 du Saugfix.

L’aspirateur doit être approprié au matériau à travailler.

Pour l’aspiration de poussières particulièrement nuisibles à la
santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-
fiques.

Régler la profondeur de perçage sur le Saugfix

(voir figure K)

Vous pouvez aussi régler la profondeur de perçage

X

 quand le

Saugfix est déjà monté.

– Poussez à fond l’outil de travail SDS-plus dans le porte-ou-

til SDS-plus

3

. Sinon, la mobilité de l’outil SDS-plus pour-

rait conduire à un réglage erroné de la profondeur de per-
çage.

– Dévissez la vis papillon

26

 du Saugfix.

– Appuyez fermement l’outil électroportatif éteint sur le

point à percer. L’outil de travail SDS-plus doit toucher la
surface.

– Poussez le tuyau de guidage

27

 du Saugfix dans sa fixation

de manière à ce que la tête du Saugfix soit posée sur la sur-
face à percer. Ne poussez pas le tuyau de guidage

27

 plus

que nécessaire par dessus le tube télescopique

25

, de ma-

nière à ce que la plus grande partie possible de la gradua-
tion sur le tube télescopique

25

 reste visible.

– Resserrez fermement la vis papillon

26

. Dévissez la borne

à vis

23

 de la butée de profondeur du Saugfix.

– Poussez la butée de profondeur

24

 sur le tube télesco-

pique

25

 de manière à ce que l’écart

X

 montré sur la figure

corresponde à la profondeur de perçage souhaitée.

– Resserrez fermement la borne à vis

23

 dans cette position.

Mise en marche

Mise en service



Tenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique de l’outil électro-

portatif. Les outils électroportatifs marqués 230 V

peuvent également fonctionner sur 220 V.

Réglage du mode de fonctionnement

Au moyen du stop de rotation/de frappe

11

, sélectionnez le

mode d’exploitation souhaité de l’outil électroportatif.

– Pour changer de mode d’exploitation, appuyer sur la

touche de déverrouillage

10

 et tourner le stop de rota-

tion/de frappe

11

 dans la position souhaitée jusqu’à ce

qu’il s’encliquette de façon perceptible.

Note :

Ne changez le mode de fonctionnement que lorsque

l’outil électroportatif est éteint ! Sinon, l’outil électroportatif
pourrait être endommagé.

Sélection du sens de rotation

Le commutateur de sens de rotation

7

 permet d’inverser le

sens de rotation de l’outil électroportatif. Ceci n’est cepen-
dant pas possible, quand l’interrupteur Marche/Arrêt

9

 est en

fonction.

Rotation à droite :

Tourner le commutateur du sens de

rotation

7

 jusqu’à butée en position

.

Rotation à gauche :

Tourner le commutateur du sens de

rotation

7

 jusqu’à butée en position

.

– Mettez toujours le sens de rotation sur la droite pour le per-

çage en frappe, le perçage et le burinage.

Mise en Marche/Arrêt

– Pour

mettre en marche

 l’outil électroportatif, appuyez sur

l’interrupteur Marche/Arrêt

9

.

– Pour

bloquer

 l’interrupteur Marche/Arrêt, maintenez ce-

lui-ci appuyé et appuyez en même temps sur la touche de
blocage

8

.

– Pour

arrêter

 l’outil électroportatif, relâchez l’interrupteur

Marche/Arrêt

9

. Quand l’interrupteur Marche/Arrêt

9

 est

bloqué, appuyez d’abord sur l’interrupteur Marche/Arrêt,
et relâchez-le ensuite.

Afin d’économiser l’énergie, ne mettez l’outil électroportatif
en marche que quand vous l’utilisez.

Réglage de la vitesse de rotation/de la fréquence de

frappe

Vous pouvez régler en continu la vitesse de rotation / la fré-
quence de frappe de l’outil électroportatif en fonction de la
pression exercée sur l’interrupteur de Marche/Arrêt

9

.

Une légère pression sur l’interrupteur Marche/Arrêt

9

 en-

traîne une faible vitesse de rotation/fréquence de frappe.
Plus la pression augmente, plus la vitesse de rotation/la fré-
quence de frappe est élevée.

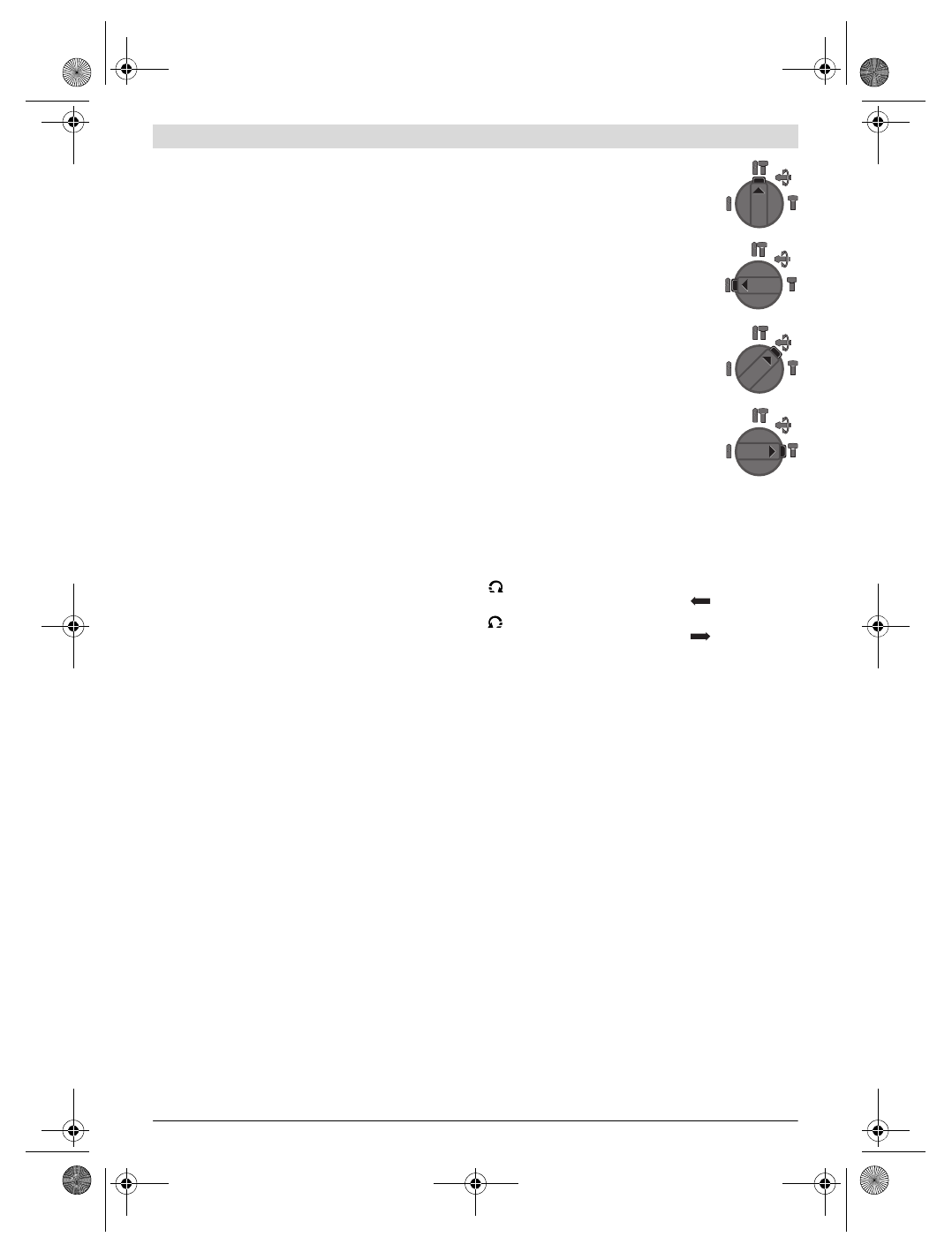

Position pour le

perçage en frappe

 dans le

béton et dans la pierre naturelle

Position pour le

perçage

 sans frappe du bois,

du métal, de la céramique ou de matières
plastiques ainsi que pour le vissage

Position

Vario-Lock

 pour le réglage de la

position du burin

Dans cette position, le stop de rotation/de
frappe

11

 ne s’encliquette pas.

Position pour le

burinage
