 Slovensko |

171

Bosch Power Tools

1 609 92A 3SE | (24.4.17)



Preprečite nabiranje prahu na delovnem mestu.

Prah se

lahko hitro vname.

Montaža Saugfixa (glejte sliko J)

Za odsesavanje prahu potrebujete Saugfix (pribor). Saugfix
se pri vrtanju odmika nazaj, tako da se njegova glava vedno
nahaja tesno na podlagi.

– Pritisnite tipko za nastavitev globine vrtanja

12

 in odstrani-

te globinsko omejilo

13

. Znova pritisnite tipko

12

 in s spre-

dnje strani namestite Saugfix v dodatni ročaj

14

.

– Odsesovalno cev (premer 19 mm, pribor) priključite na

odsesovalno odprtino

22

 Saugfix-a.

Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste
brusili.

Za odsesovanje izredno zdravju nevarnih, kancerogenih ali
suhih vrst prahu uporabljajte specialni sesalnik za prah.

Nastavitev globine vrtanja na Saugfix-u (glejte sliko K)

Želeno globino vrtanja

X

 lahko določite tudi pri že montira-

nem Saugfix-u.

– Vstavno orodje SDS-plus do konca potisnite v prijemalo

orodja SDS-plus

3

. V nasprotnem primeru ima lahko pre-

mičnost orodja SDS-plus za posledico napačno nastavitev
globine vrtanja.

– Odvijte krilni vijak

26

 na Saugfix-u.

– Nevključeno električno orodje trdno namestite na mesto

vrtanja. Vstavno orodje SDS-plus mora pri tem nasesti na
ploskev.

– Vodilno  cev

27

 Saugfix-a premaknite v držalu tako, da bo

glava Saugfix-a nalegla na ploskev, kjer boste vrtali. Vodil-
ne cevi

27

 ne potiskajte čez teleskopsko cev

25

 dlje kot je

potrebno, tako da ostane na teleskopski cevi

25

 viden čim

večji del skale.

– Ponovno zategnite krilni vijak

26

. Odvijte privojni vijak

23

na globinskem omejilu Saugfix-a.

– Premaknite globinsko omejilo

24

 na teleskopski cevi

25

 ta-

ko, da bo razmak

X

, prikazan na sliki, ustrezal želeni globini

vrtanja.

– V tem položaju znova trdno privijte privojni vijak

23

.

Delovanje

Zagon



Upoštevajte omrežno napetost! Napetost vira električ-

ne energije se mora ujemati s podatki na tipski ploščici

električnega orodja. Orodje, ki je označeno z 230 V,

lahko priključite tudi na napetost 220 V.

Nastavitev vrste delovanja

S stikalom za izklop udarcev/vrtenja

11

 izberite način delova-

nja električnega orodja.

– Za zamenjavo vrste delovanja pritisnite deblokirno tipko

10

 in zavrtite stikalo za izklop udarcev/vrtenja

11

 v željeno

pozicijo, dokler slišno zaskoči.

Opozorilo:

Vrsto delovanja spreminjajte samo pri izkloplje-

nem električnem orodju! V nasprotnem primeru lahko poško-
dujete električno orodje.

Nastavitev smeri vrtenja

S stikalom za preklop smeri vrtenja

7

 lahko spreminjate smer

vrtenja električnega orodja. Pri pritisnjenem vklopno/izklo-
pnem stikalu

9

 spreminjanje smeri vrtenja ni možno.

Vrtenje v desno:

zavrtite stikalo za preklop smeri vrtenja

7

 z obeh strani do omejevala v pozicijo

.

Vrtenje v levo:

zavrtite stikalo za preklop smeri vrtenja

7

z obeh strani do omejevala v pozicijo

.

– Za udarno vrtanje, vrtanje in klesanje nastavite smer vrte-

nja v desno.

Vklop/izklop

–

Vklop

 električnega orodja: pritisnite vklopno/izklopno sti-

kalo

9

.

– Za

aretiranje

 vklopno/izklopnega stikala držite stikalo pri-

tisnjeno in dodatno pritisnite fiksirno tipko

8

.

–

Izklop

 električnega orodja: vklopno/izklopno stikalo

9

spustite. Če je vklopno/izklopno stikalo

9

 aretirano, naj-

prej nanj pritisnite, nato pa ga spustite.

Da bi privarčevali z energijo, vklopite električno orodje le ta-
krat, ko ga boste uporabljali.

Nastavitev števila vrtljajev/števila udarcev

Število vrtajev/število udarcev vklopljenega električnega
orodja lahko brezstopenjsko regulirate in sicer tako, da na
vklopno/izklopno stikalo

9

 pritiskate bolj ali manj močno.

Rahel pritisk vklopno/izklopnega stikala

9

 ima za posledico

nizko število vrtljajev/število udarcev. Z vse močnejšim priti-
skanjem stikala pa se število vrtljajev/število udarcev zvišuje.

Preobremenitvena sklopka



Pri zatikanju ali zagozditvi vstavnega orodja se pogon

na vrtalno vreteno prekine. Zaradi sil, ki nastanejo pri

tem, vedno močno držite električno orodje z obema ro-

kama in trdno stojte na stabilni podlagi.



V primeru blokiranja električno orodje izklopite in

sprostite vstavno orodje. Pri vklopu naprave z blokira-

nim vrtalnim orodjem nastanejo visoki reakcijski mo-

menti.

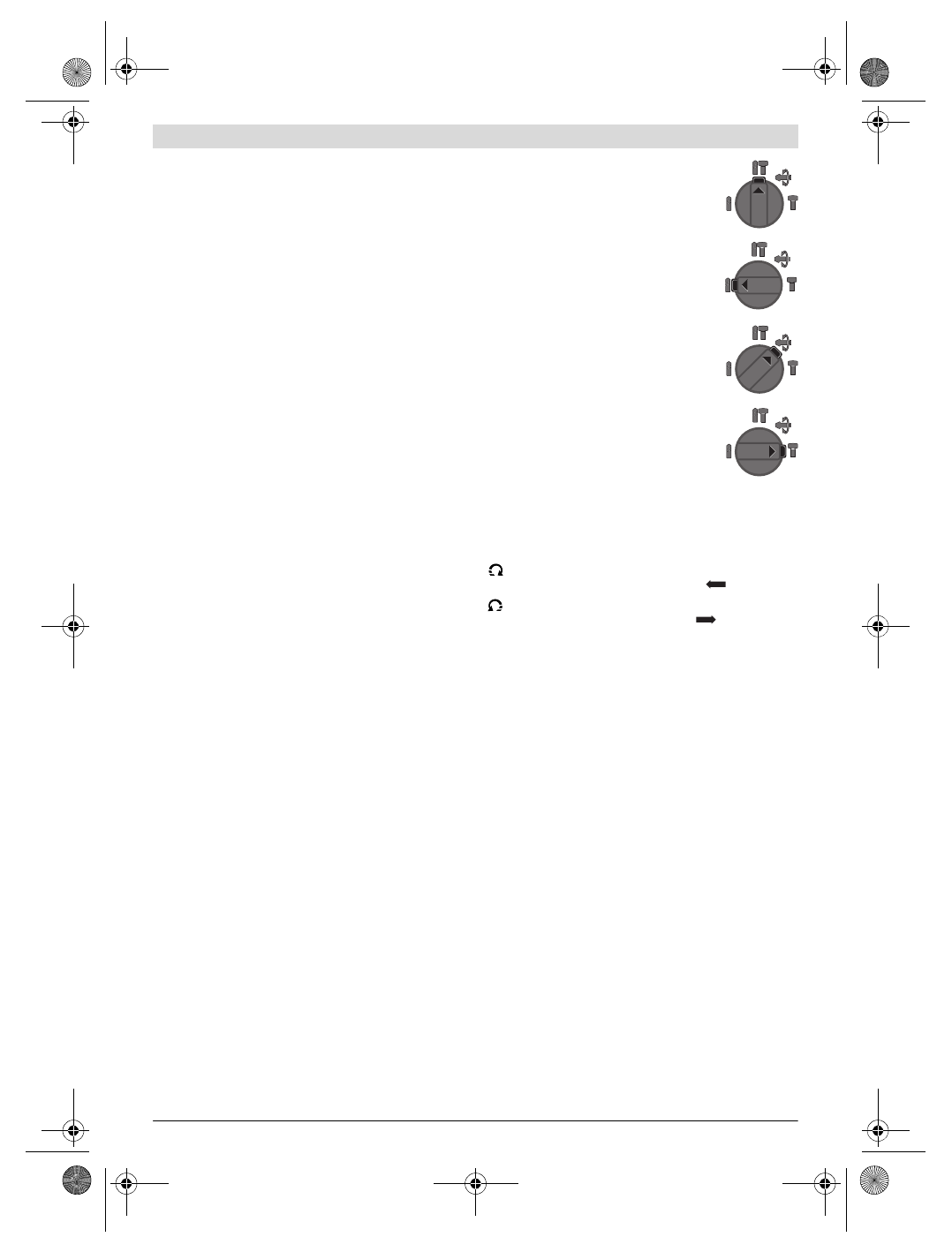

Pozicija za

udarno vrtanje

 v beton ali kamni-

ne

Pozicija za

vrtanje

 brez udarjanja – v les, ko-

vino, keramiko in umetno maso ter za privija-
nje

Pozicija

Vario-Lock

 za nastavitev pozicije dle-

ta

V tej poziciji stikaloza izklop udarcev/vrtenja

11

 ne zaskoči.

Pozicija za

klesanje
