– Preporučuje se uporaba zaštitne maske sa filterom

klase P2.

Pridržavajte se važećih propisa za obrađivane materijale.



Izbjegavajte nakupljanje prašine na radnom mjestu.

Prašina se može lako zapaliti.

Montaža Saugfix (vidjeti sliku J)

Za usisavanje prašine potreban je Saugfix (pribor). Kod buše-
nja će Saugfix odskočiti natrag, tako da će se glava Saugfix
uvijek neposredno držati na podlozi.

– Pritisnite tipku za namještanje graničnika dubine

12

 i uklo-

nite graničnik dubine

13

. Ponovno pritisnite tipku

12

 i

umetnite Saugfix sa prednje strane u dodatnu ručku

14

.

– Priključite usisno crijevo (promjera 19 mm, pribor) na usi-

sni otvor

22

 Saugfixa.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno opa-
sna za zdravlje, treba koristiti specijalni usisavač.

Namještanje dubine bušenja na Saugfix (vidjeti sliku K)

Željenu dubinu bušenja

X

 možete utvrditi i kod montiranog

Saugfix.

– Uvucite SDS-plus radni alat do graničnika u stezač alata

SDS-plus

3

. Mogućnost pomicanja SDS-plus alata mogla bi

inače dovesti do pogrešnog namještanja dubine bušenja.

– Otpustite leptirasti vijak

26

 na Saugfix.

– Stavite električni alat bez uključivanja čvrsto na bušeno

mjesto. SDS-plus radni alat mora se kod toga osloniti na
bušeno mjesto.

– Pomaknite vodeću cijev

27

 Saugfix-a u njegovom držaču,

tako da Saugfix glava naliježe na bušenu površinu. Vodeću
cijev

27

 ne pomičite preko teleskopske cijevi

25

 dalje nego

što je potrebno, tako da na teleskopskoj cijevi

25

 ostane

vidljiv po mogućnosti veliki dio skale.

– Ponovno stegnite leptirasti vijak

26

. Otpustite stezni vijak

23

 na graničniku dubine Saugfix.

– Pomaknite graničnik dubine

24

 tako na teleskopskoj cijevi

25

, da razmak

X

 prikazan na slici odgovara vašoj željenoj

dubini bušenja.

– Stegnite stezni vijak

23

 u ovom položaju.

Rad

Puštanje u rad



Pridržavajte se mrežnog napona! Napon izvora struje

mora se podudarati s podacima na tipskoj pločici elek-

tričnog alata. Električni alati označeni s 230 V mogu ra-

diti i na 220 V.

Namještanje vrste rada

Sa prekidačem za zaustavljanje udaraca/rotacije

11

 odaberi-

te način rada električnog alata.

– Za promjenu načina rada pritisnite tipku za deblokiranje

10

 i okrenite prekidač za zaustavljanje udaraca/rotacije

11

u željeni položaj, dok se ne čuje osjetno preskakanje.

Napomena:

Vrstu rada promijenite samo kod isključenog

električnog alata! Električni alat bi se inače mogao oštetiti.

Namještanje smjera rotacije

S preklopkom smjera rotacije

7

 možete promijeniti smjer ro-

tacije električnog alata. Kod pritisnutog prekidača za
uključivanje/isključivanje

9

 to ipak nije moguće.

Rotacija u desno:

Okrenite preklopku smjera rotacije

7

obostrano, do graničnika u položaj

.

Rotacija u lijevo:

Okrenite preklopku smjera rotacije

7

obostrano, do graničnika u položaj

.

– Smjer rotacije za bušenje čekićem, bušenje i rad sa dlije-

tom namjestite uvijek na rotaciju u desno.

Uključivanje/isključivanje

– Za

uključivanje

 električnog alata pritisnite prekidač za

uključivanje/isključivanje

9

.

– Za

utvrđivanje

 prekidača za uključivanje/isključivanje dr-

žite isti pritisnut i dodatno koristite tipku za utvrđivanje

8

.

– Za

isključivanje

 električnog alata otpustite prekidač za

uključivanje/isključivanje

9

. Kod aretiranja najprije priti-

snite prekidač za uključivanje/isključivanje

9

, a nakon toga

ga otpustite.

Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.

Namještanje broja okretaja/broja udaraca

Broj okretaja/broj udaraca uključenog električnog alata može-
te bestupnjevito regulirati, ovisno od toga koliko se daleko uti-
sne prekidač za uključivanje/isključivanje

9

.

Manjim pritiskom na prekidač za uključivanje/isključivanje

9

smanjuje se broj okretaja/broj udaraca. Povećanjem pritiska
povećava se broj okretaja/broj udaraca.

Spojka protiv preopterećenja



Ako bi se radni alat ukliještio ili zaglavio, prekinut će se

pogon do bušnog vretena. Uvijek čvrsto držite električ-

ni alat s obje ruke, zbog sila koje kod toga nastaju, i za-

uzmite stabilan položaj tijela.

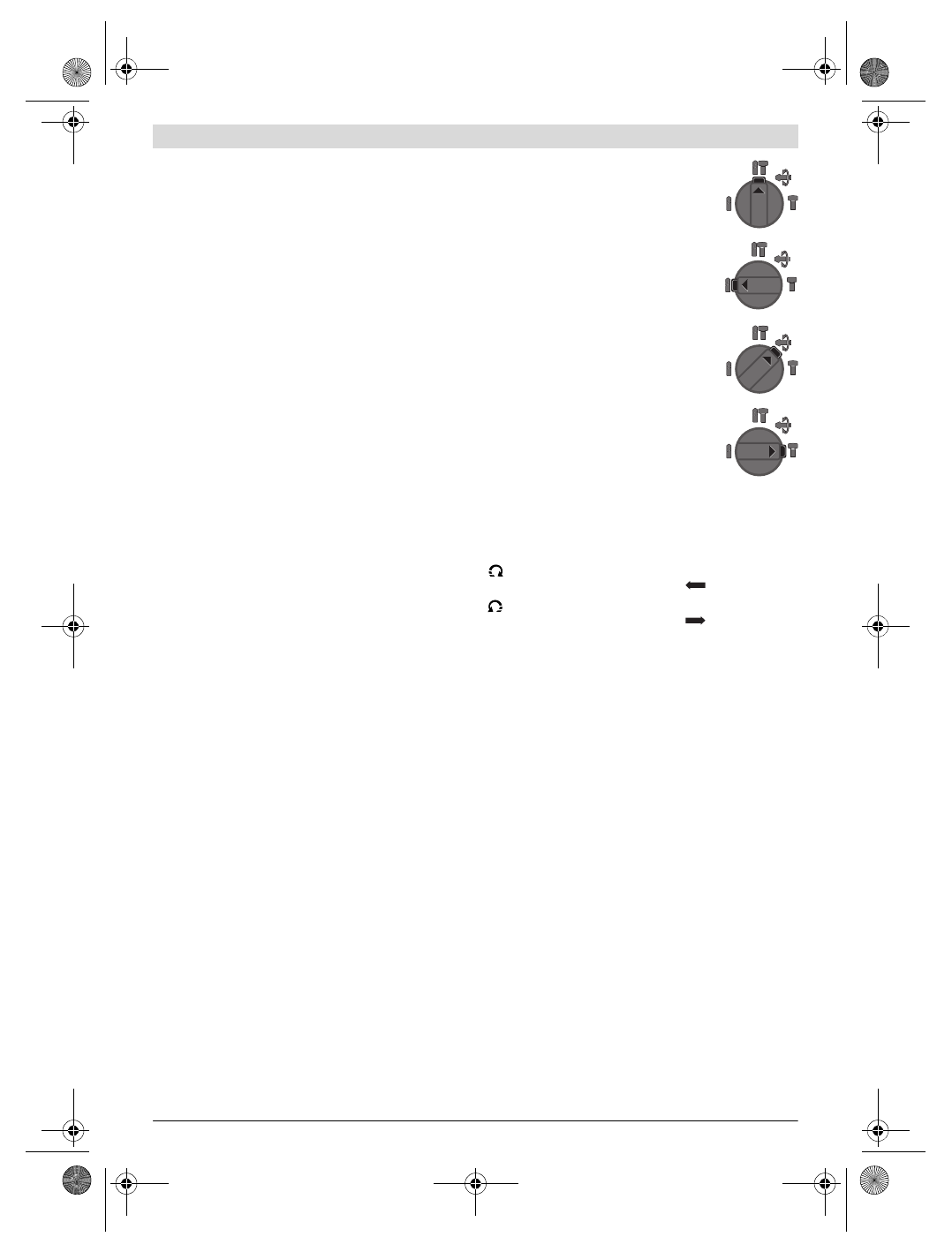

Položaj za

bušenje čekićem

 u beton ili kamen

Položaj za

bušenje

 bez čekića u drvo, metal,

keramiku i plastiku, kao i za uvijanje vijaka

Položaj

Vario-Lock

 za reguliranje položaja

rada sa dlijetom

U ovom položaju još neće uskočiti prekidač
za zaustavljanje udaraca/rotacije

11

.

Položaj za

rad sa dlijetom
