5.

МОНТАЖ ЭЛЕКТРОПИТАНИЯ И АВТОМАТИКИ

Перед началом монтажных либо консервационных работ электрическое питание должно быть отключенно.

Подключение  питающего  кабеля  определенного  сечения  и  автоматики  к  агрегату  должны  быть  согласованно  с
действующими нормами и стандартами строительства.

Двигатель вентилятора имеет стандартное внутреннее реле тепловой защиты, защиты двигателя от перегрева.

В комплект поставки не входит: кабель электропитания, или автоматический выключатель

(см. схему)

Монтаж  электрических  подключений  должен  осуществляться  компетентными  специалистами,  знакомыми  с
приведёнными  выше  инструкциями.  Подключение  кабеля  питания  и  автоматического  выключателя  должны  быть  в
соответствии с  электрической схемой соединений (с или без автоматизации, в зависимости от вашей комплектации).

В  случае  возникновения  какой

-

либо  проблемы  или  неисправности,  отключите  устройство  от  источника  питания,

прочтите  внимательно  данную  инструкцию  и  схему  подключения  или  обратитесь  непосредственно  в  авторизованный
сервисный центр SO

NNIGER.

6.

ПОДКЛЮЧЕНИЕ К ТЕПЛОНОСИТЕЛЮ

Подключение  тепловентилятора  должно  быть  произведено  таким  образом,  чтобы  была  возможность  технического
обслуживания. При монтаже агрегата к трубопроводам с теплоносителем, должно быть так же смонтировано на каждом
патрубке  по  запорному  вентилю  для  возможности  отключения  воды.  Подводка  к  патрубкам  теплообменника  должна
быть  подключена,  как  указано  на  корпусе  тепловентилятора  (вход/выход).  Применение  гибкой  подводки  позволяет
развернуть  нагреватель  по  желанию,  используя  возможности,  которые  даёт  монтажный  кронштейн.  При  этом
электромагнитный  клапан  (опционально  моторизированный)  должен  быть  смонтирован  на  обратном  верхнем
(выпускном)  трубопроводе.  При  соединении  теплообменника  с  трубопроводом,  необходимо  защитить  агрегат  от
крутящего  момента  (см.  Рисунок  ниже),  что  может  привести  к  течи  и  потере  герметичности.  Трубопровод  не  должен
своим  весом создавать нагрузку на патрубки тепловентилятора. Применять фильтры очистки теплоносителя на входе в
теплообменник.  При  непосредственном  подключении  к  трубопроводу,  сливать  несколько  литров  теплоносителя,  тем
самым удаляя различные крупные механические частицы, которые могут быть причной непроходимости теплоносителя.

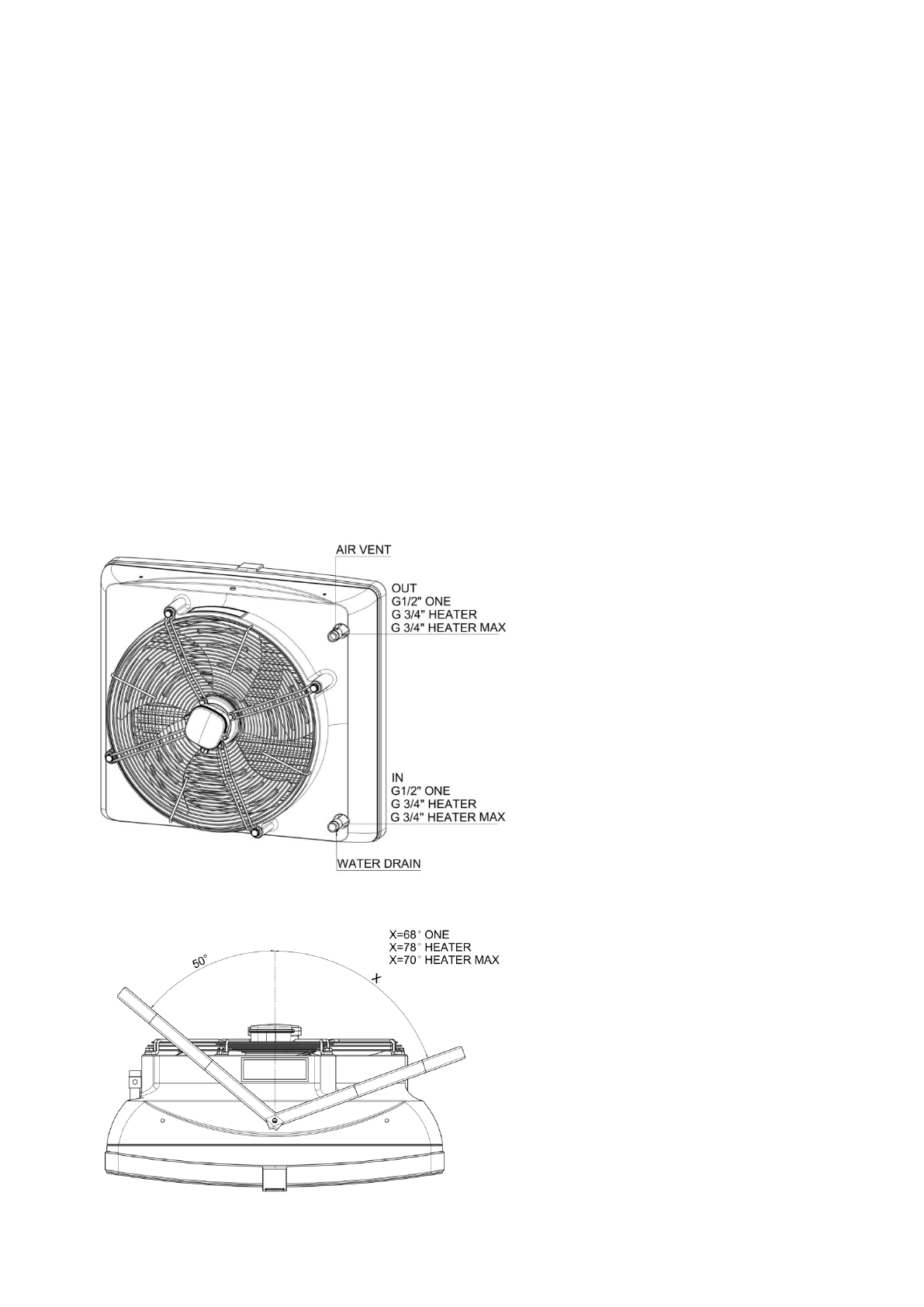

Подключение к теплоносителю

Подсоединительные  патрубки  с  резьбой  ¾
теплоносителя  расположены  с  задней  стороны
агрегата.

При

соединении

патрубков

с

трубопроводом,  необходимо  их  защитить  от
крутящего  момента  (см.  Рисунок),  что  может
привести к течи и потере герметичности. Прямой
трубопровод  расположен  снизу  агрегата(

IN),

обратный  трубопровод  расположен  в  верхней
части агрегата(

OUT).

Тепловентилятор

может

поворачиваться

относительно

монтажного

кронштейна

в

горизонтальной  плоскости.  Чтобы  сделать  это,
вы

должны

В

зависимости

от

гибких

гидравлических  соединений  максимальный  угол
поворота  тепловентилятора  по  отношению
консоли  в  горизонтальной  плоскости  составляет
70°С для

HEATER CONDENS MAX

, 78°

C

для

HEAT-

ER  CONDENS  CR1,  CR2,  CR

3,  68°

-

для

HEATER

CONDENS ONE

Цифра  показывает  максимальный  угол  в  одну
сторону и угол 50° в противоположном, сохраняя
достаточное  пространство

для  подключения

теплоносителя
