Технический паспорт и руководство по эксплуатации HEATER CONDENS

v202103

ВАЖНО!



Во  время  сверления  отверстия  соблюдайте  особую  осторожность,  чтобы  не

повредить теплообменник. Максимальная глубина сверления не более 20 мм.

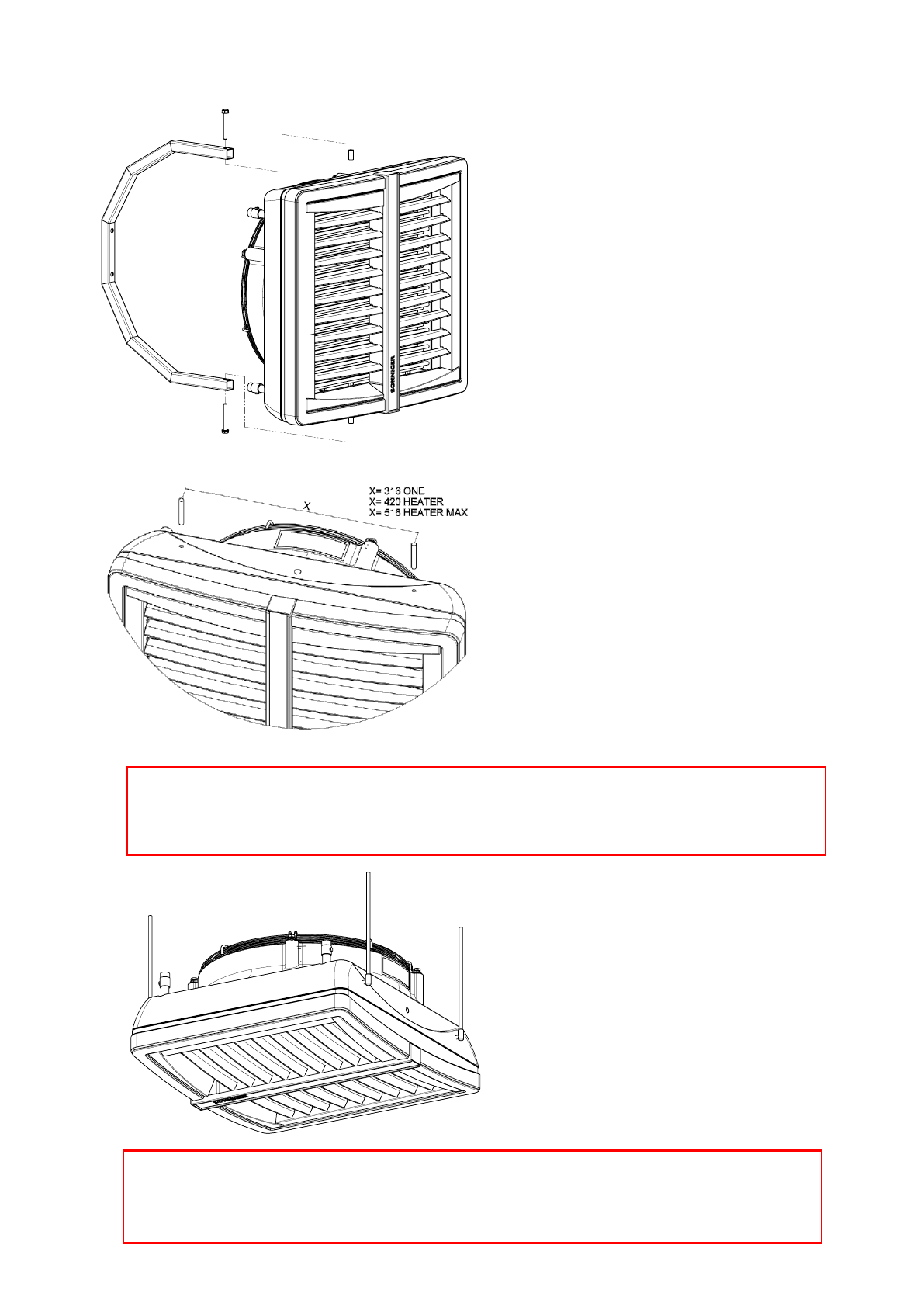

Монтаж консоли к агрегату

Компелкт  поставки  кронштейна  включает  в  себя:
кронштейн,  2  втулки,  2  болта  М8  и  шайбы.  Для
установки консоли просверлите 2 отверситя Ø12

-13

в  задней  стенке  как  показано  на  рисунке.
Специальные  указатели  в  месте  сверления
отверстий  указаны  на  корпусе  агрегата.  В
подготовленные отверсия установите втулки, затем
совместите  консоль  с  отверсиями  и  зафиксируйте.
Консоль  должна  быть  прикручена  винтами

M

8  с

шайбами

.

Монтаж агрегата на шпильках

Так  же  тепловентилятор  можно  установить  на
стене  или  под  потолком  на  шпильках  с  помощью
втулок

M

8,  которые  уже  есть  в  конструкции

агрегата.  Чтобы  сделать  это,  необходимо  вырезать
с  помощью  корончатого  сверла  2

-

отверстия  Ø  8

-9

мм  в  местах,  указанных  индикаторами  на  корпусе.
С  помощью  этих  отверстий  шпильки  вставляются  и
прикручиваются  к  раме  теплообменника

на

глубину не более 20 мм

.

Монтаж агрегата на шпильках

Необходимо  соблюдать  особую  осторожность  во
время  сверления  отверстий,  поскольку  при
сверлении  более  чем  на  20  мм  может  быть
поврежден теплообменник

ВАЖНО!



Минимальные  расстояния  при  монтаже  тепловентилятора:  от  края  агрегата  до  стены  или  потолка

не  менее  350  мм,  от  вентилятора  до  стены  или  потолка  не  менее  350  мм.  Несоблюдение  может
вызвать излишний шум или ускоренный износ вентилятора
