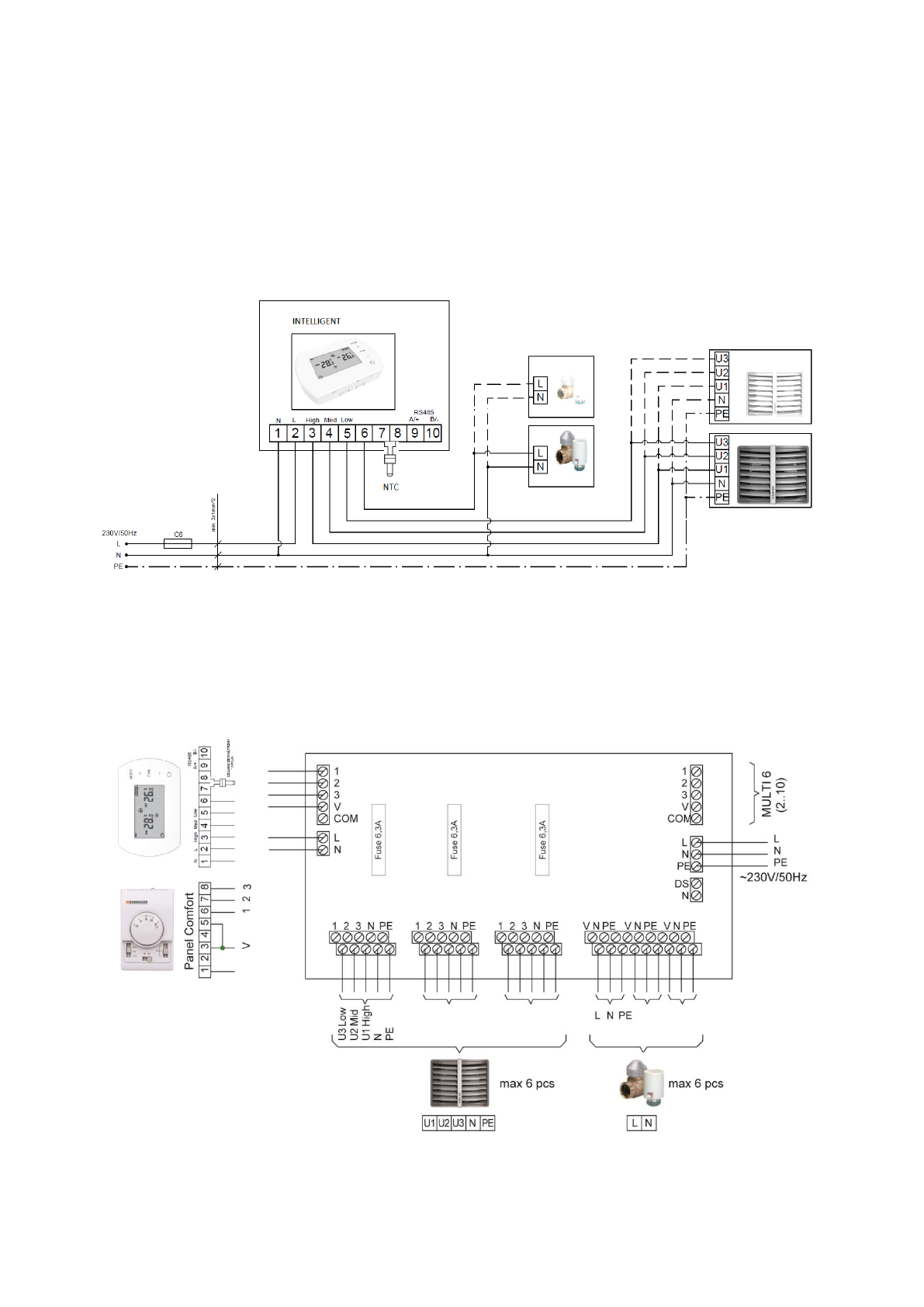

Подключение HEATER с автоматической панелью управления INTELLIGENT

Интеллектуальный  PSH  контроллер  управляет  клапаном/приводом  и  автоматически  регулирует  скоростями
вентилятора в зависимости от требуемой температуры в помещении. Скорость вентилятора изменяется автоматически
на более низкую  или высокую скорость, когда температура в помещении приближается к заданной.
Дополнительные функции - еженедельный термостат, наличие сигналов связи с BMS коммуникациями.
Возможность  подключения  датчика  наружной  температуры  NTC,  поставляется  с  кабелем  длиной  5  м,  максимальная
длина помключения кабелем - 20 м.

*

В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.

Один пульт управления INTELLIGENT может контролировать работу

*

2 шт. of HEATER CONDENS

* 4

шт. of HEATER CONDENS CR ONE

* 1

шт. of HEATER CONDENS MAX

13.4.

Шкаф Splitter MULTI6 - может контролировать работу 6 шт. HEATER CONDENS / HEATER CONDENS MAX или

12

шт. HEATER CONDENS One при помощи 1 пульта управления COMFORT/INTELLIGENT

управляет  до  6  установок  HEATER  с  одной  панелью  COMFORT  или  INTELLIGENT.  Для  подключения  более  6
тепловентиляторов  и  клапанов,  есть  возможность  подключить  Splitter  MULTI  6  друг  с  другом  (максимальное
объединение  до  10  Шкафов  Splitter  MULTI  6).  В  таком  случае,  в  первом  Шкафе  Splitter  MULTI  6  разъем  DS-N  остается
открытым(перемычки не ставить), в других Splitter MULTI 6 (2..10) разъем DS-N должны быть замкнут перемычкой.

Fan wiring description
U1    high speed

– brown

U2    middle speed

– grey

U3    low speed

– red

N      neutral

– blue

PE    protection -  yellow/green
