Технический паспорт и руководство по эксплуатации HEATER CONDENS

v202103

13.

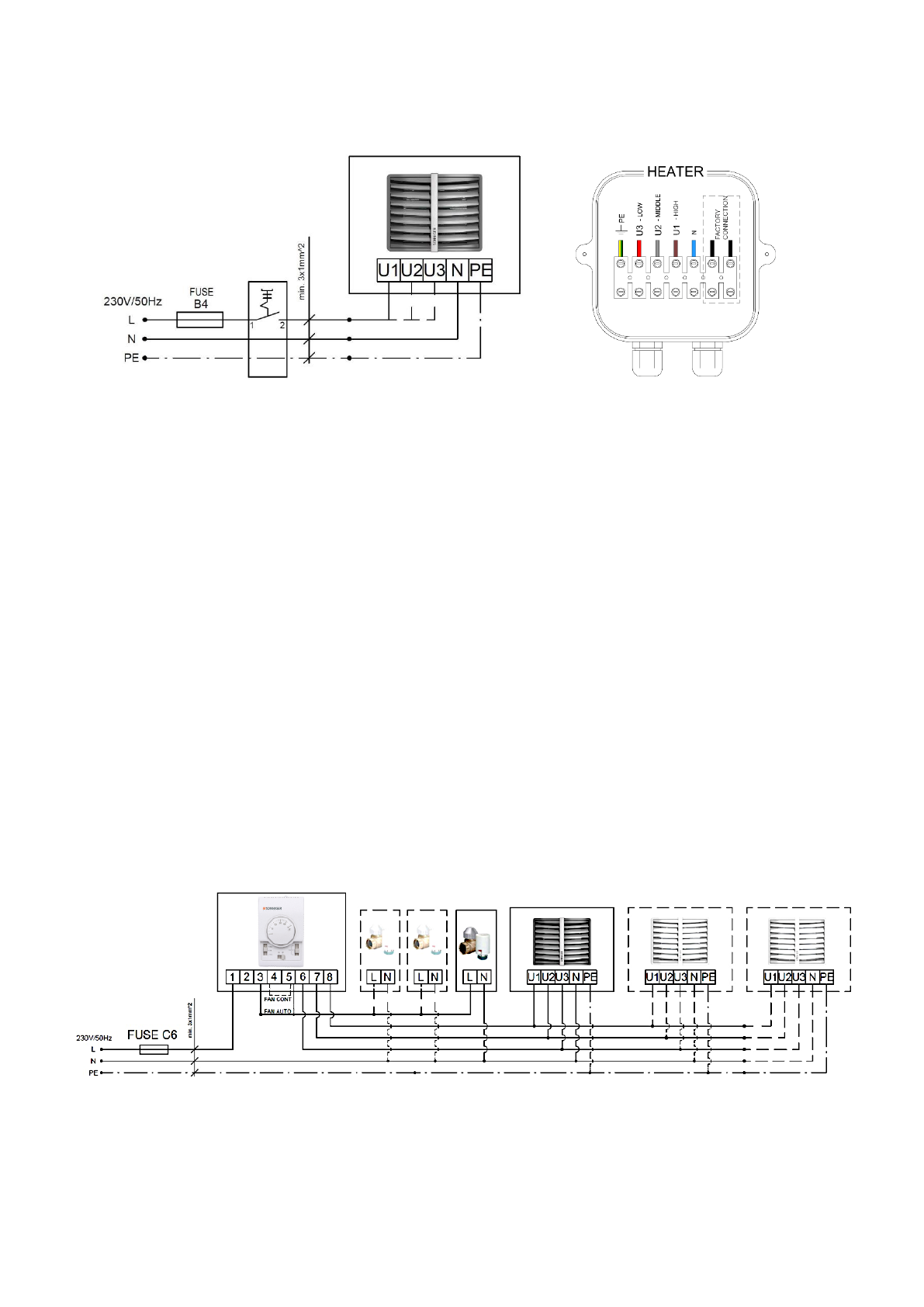

СХЕМЫ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

13.1.

Подключение агрегата HEATER без автоматики

* в комплект поставки не входит: Автоматический выключатель, предохранители и питающий кабель

Схема электроподключения вентилятора
U1

максимальная скорость – коричневый кабель

средняя скорость – серый кабель

минимальная скорость – красный кабель

нейтраль – голубой кабель

заземление

‒

желто/зеленый

13.2 .

Подключение нескольких агрегатов HEATER с пультом управления COMFORT, клапанами с

сервоприводами

В комплект поставки не входит: Автоматический выключатель, предохранитель, питающий кабель.

Одна панель управления COMFORT может управлять:

* 6

шт. of HEATER CONDENS CR ONE

* 3

шт. of HEATER CONDENS CR 1,2,3

* 2

шт. of HEATER CONDENS MAX

HEAT -

Термостат посылает сигнал на открытие клапана с сервоприводом и запуску вентилятора. Вентилятор

отключается когда температура в помещении достигнута, сервопривод закрывает клапан по достижении
температуры, теплоноситель не расходуется

FAN

–

Функция не активна. Агрегат не работает когда переключатель установлен в режим FAN

COOL

– термостат посылает сигнал только на вентилятор и сервопривод клапана, вентилятор начинает работу

с температуры, установленной на термостате (функция, используется для дестратификатора HEATER MIX или
для вентиляции помещения в летний сезон)

Внимание! Вы можете использовать дополнительную перемычку на клеммы 4-5 пульта COMFORT, в этом случае вы
будете  использовать  только  функцию  переключения  скоростей  вентилятора  I-II-III  и  переключатель  ON  /  OFF.
Термостат и переключатели HEAT / FAN / COOL будут неактивны.
Дополнительные  перемычки  на  клеммы  4-5  могут  быть  применены,  если    используется  какой-либо  другой
термостат.
В этом случае:
-

мотор будет работать на заданной скорости

термостат открывает / закрывает сервопривод клапана в зависимости от заданной температуры
