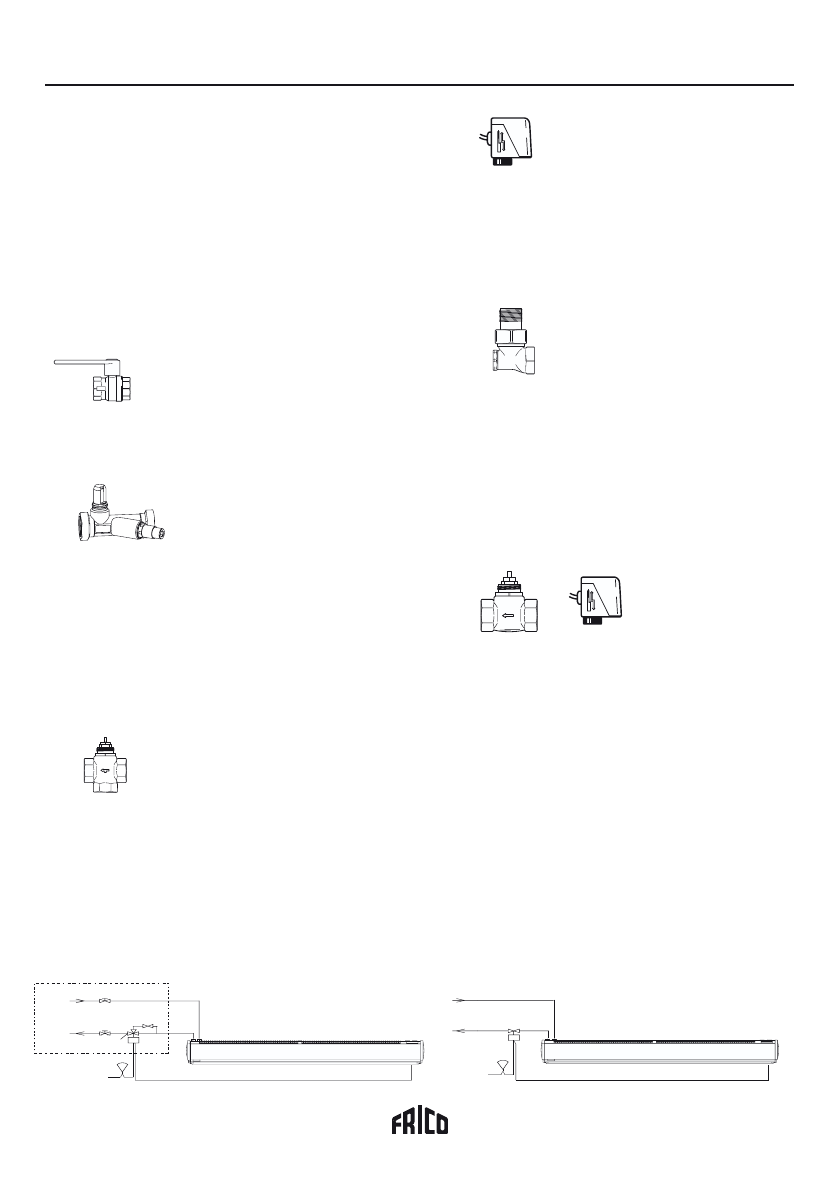

Thermozone AD 200 W
59
TVV20/25, ventil +SD20, aktuator
Denne kombination gør det muligt at regulere vand-
strømmen og dermed termostatstyring af varmeeffekten,
men uden manuel justering eller isolering af vandforsy-
ningen.
VR20 egner sig til DN20 (
3
/
4
”) rør og VR25 til DN25 (1”)
rør.
Vandregulering
VR20/25, ventilsæt
Hvis anlægget skal isolere lufttæppet fra vandforsy-
ningens rør (ved evt. demontering af lufttæppet eller
varmespiralen), skal der bruges et sæt ventiler.
En indbygget termostat styrer vandstrømmen/varmeef-
fekten.
En omløbsventil sikrer, at der opretholdes en lille
vandstrøm, og ventilen reagerer hurtigt på de varmebe-
hov, som termostaten angiver.
SWR20 egner sig til DN20 (3/4”) rør og SWR25 til DN25
(1”) rør.
• AV20/25, stopventil
Isolerer aggregatet fra vandforsyningen. Består af en
kugleventil, der enten er åben eller lukket.
• JVF20/25, justeringsventil
Muliggør justering af vandstrømmen til det niveau, der
er nødvendigt.
(kv-værdi for JVF20: 3,5. kv-værdi for JVF25: 7,0).
• BPV10, omløbsventil
Omløbsventilen BPV10 sikrer, at der opretholdes en lille
vandstrøm, og ventilen reagerer hurtigt på de varmebe-
hov, som termostaten angiver - også når regulerings-
ventilen (TRV20/25) er lukket. Justering af ventilen: Luk
ventilen helt og åbn den derefter én omgang. Hvis luft-
tæppet beinder sig for enden af et langt forsyningsrør,
så forsyningstrykket er lavt, kan omløbsventilen åbnes
endnu mere.
• SD20, aktuator til/fra 230 V
En termostat bestemmer, om den motordrevne 2-
positionsventil er åben eller lukket , og styrer dermed
varmeforsyningen til Thermozone.
Ventilens 5 sekunders lukkecyklus forhindrer pludselige
trykændringer i rørsystemet.
Motoren er udført i kapslingsklasse IP40.
• TRV20/25, 3-vejs styreventil
Trykklasse PN16, maks. tryk 2000 kPa (20 bar),
Maks. trykfald:
TRV20, 100 kPa (1,0 bar)
TRV25, 62 kPa (0,62 bar).
Kv-værdi:
TRV20
3,5
TRV25
5,5
+
230V ~
230V ~
C
°
C
°
AV20/25
JVF20/25
TRV20/25
BPV10
SD20
T10/KRT
TVV20/25
SD20
T10/KRT
VR20/25
DK
