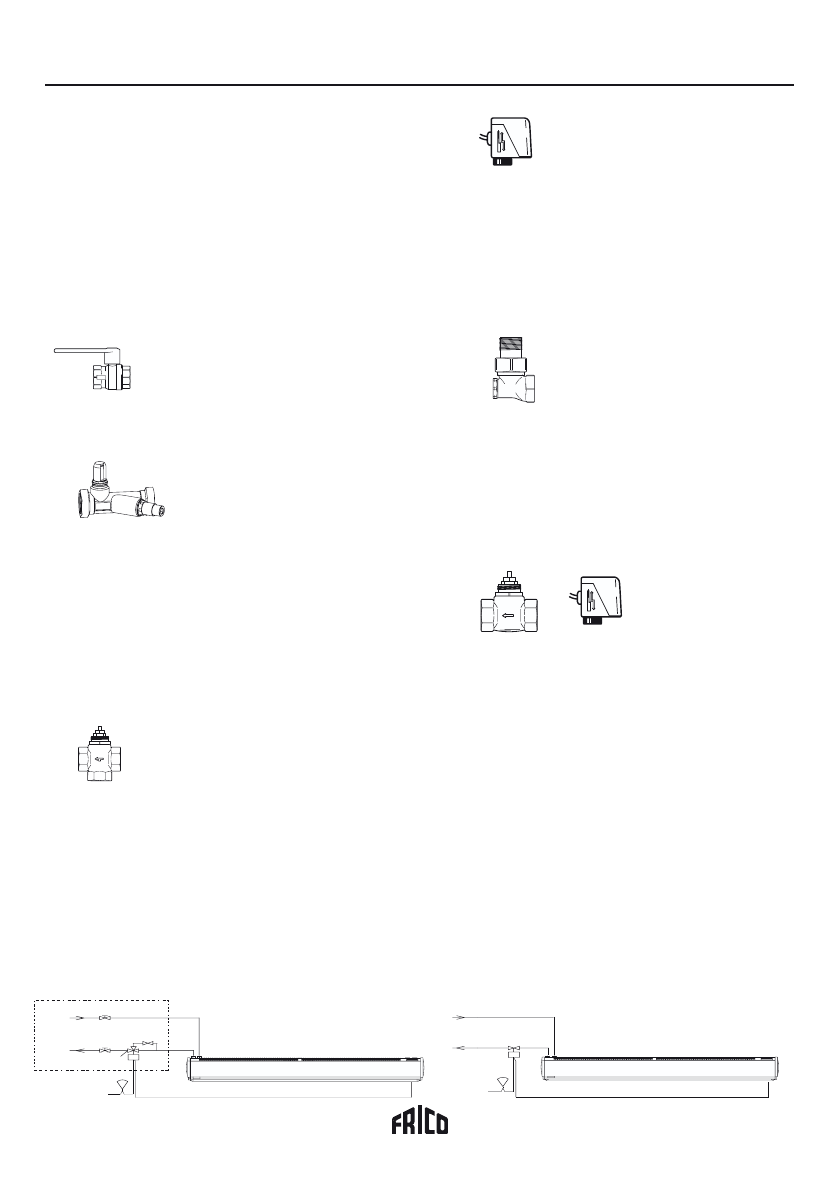

Thermozone AD 200 W
41
PL
TVV20/25 + SD 20 zawór regulacyjny + siłownik
zaworu
Spełniona jest funkcja regulacji wydajności cieplnej
poprzez termostat, lecz bez możliwości nastawienia
wymaganego przepływu wody.
VR 20/25 – układ zaworów.
Układ ten reguluje wydajność nagrzewnicy od strony
wodnej. Sygnał sterujący do układu doprowadzany
jest za pomocą termostatu pomieszczeniowego.
VR 20 – DN 20(3/4”)
VR 25 – DN 25(1”)
VR20
VR25
Zawór odcinajacy
AV20
AV25
Zawór nastawczy
JV20
JV25
Zawór regulacyjny
TVV20
TVV25
Siłownik zaworu
SD20
SD20
Zawór by-pass
BPV10
BPV10
Zawór odcinający AV 20/25
Zawór kulowy, który powinien być albo otwarty albo
zamknięty.
Zawór nastawczy JVF 20/25
Wykorzystywany powinien być do ustawiania
wymaganego przepływu wody (współczynnik k
v
dla
JVF 20 3,5, dla JVF 25 7,0).
Zawór by-pass BPV10
Zawór by-pass BPV10 zapewnia mały przepływ
wody. W celu nastawy odpowiedniego przepływu
wody należy całkowicie zamknąć zawór a następnie
otworzyć wykonując jeden pełny obrót. Jeżeli kurtyna
jest usytuowana na końcu systemu hydraulicznego o
dość niskim ciśnieniu, powinno się zwiększyć stopień
otwarcia zaworu.
Siłownik zaworu, tryb pracy ON/OFF, napięcie
zasilające 220V SD20
Termostat steruje siłownikiem zaworu otwórz/
zamknij i w ten sposób regulowana jest ilość ciepła
dostarczana przez kurtynę. 5–cio sekundowy czas
zamknięcia zapobiega nagłym zmianom ciśnienia w
systemie hydraulicznym. Klasa zabezpieczenia IP 40.
Siłownik typu NC.
3-drogowy zawór regulacyjny TRV 20/25
Klasa ciśnienia PN 16. Maksymalne cisnienie 20 bar.
Maksymalny spadek ciśnienia 1 bar dla TRV20
Maksymalny spadek ciśnienia 0,62 bar dla TRV25
Współczynnik k
v
TRV 20 kv=3,5
TRV 25 kv=5,5
+
230V ~
230V ~
C
°
C
°
AV20/25
JVF20/25
TRV20/25
BPV10
SD20
T10/KRT
TVV20/25
SD20
T10/KRT
VR20/25
