Thermozone AD 200 W
33

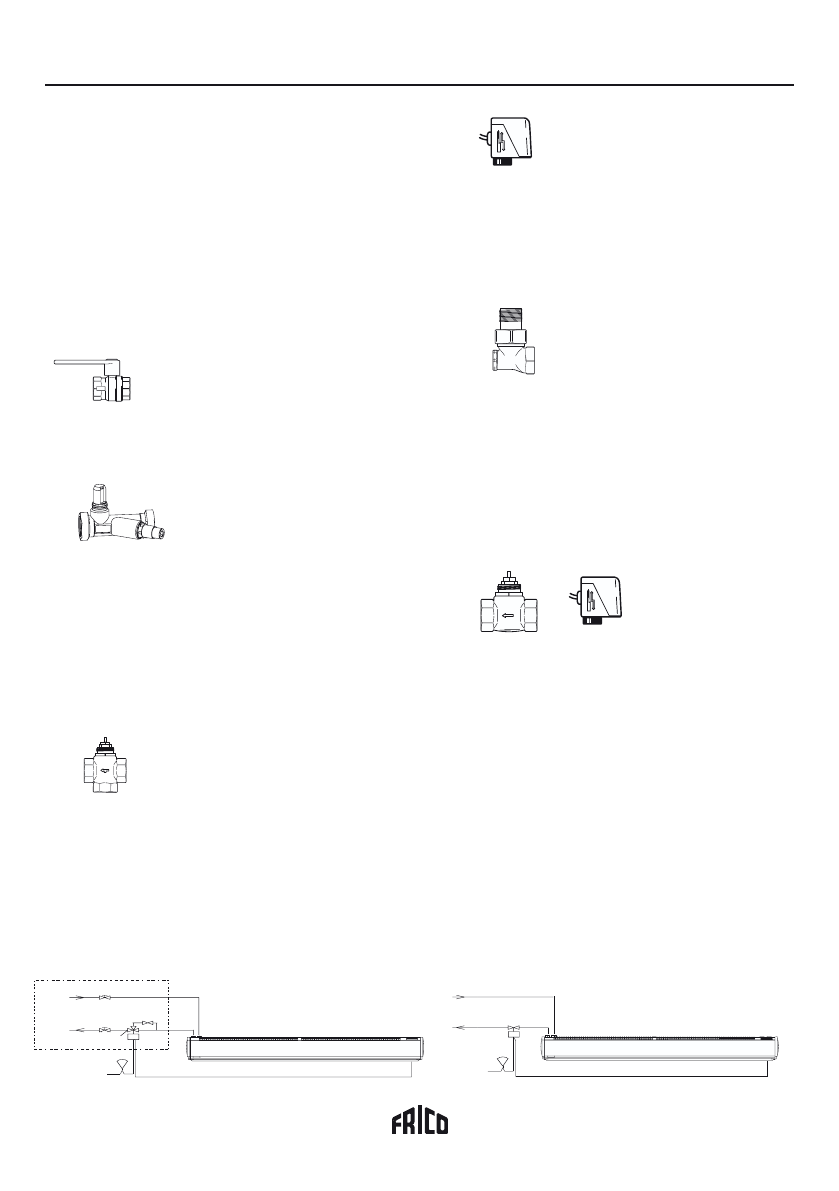

TVV20/25, 2-Wege Reglerventil
Mit dieser Kombination kann man die Wasser-menge
und die Heizleistung durch ein Thermostat regeln, je-
doch ohne die Option einer manuellen Einstellung oder
einer Trennung vom Wasserzulauf.
VR20 für DN20 (
3
/
4
”) Rohrsysteme, VR25 für DN25 (1”)
Rohrsysteme.
Wasserregelung
VR20/25, Ventilsatz
Damit der Luftschleier vom Wasserzulauf getrennt
werden kann, (falls der Luftschleier oder das Heizregis-
ter entfernt werden soll) wird ein Ventil-satz benötigt.
Ein eingebautes Thermostat steuert die Wassermenge /
Wärmeleistung.
Die Verwendung eines Bypassventils stellt sicher, dass
ein geringer Wasserzuluss beibehalten wird. Das Ventil
spricht schnell auf das Thermostat an.
SWR20 für DN20 (
3
/
4
”) Rohrsysteme, SWR25 für DN25
(1”) Rohrsysteme.
• AV20/25 Stoppventil
Das Stoppventil (AV20/25) besteht aus einem Kugelven-
til, welches entweder offen oder geschlossen ist.
• JVF20/25, Einstellventil
Ermöglicht die Anpassung der Wassermenge auf das
gewünschte Niveau.
(kv-Wert für JVF20: 3,5. kv-Wert für JVF25: 7,0).
• BPV10, Bypassventil
Das BPV10 Bypass-Ventil hält einen geringen Was-
serzulauf aufrecht. Das Ventil reagiert schnell auf das
Thermostat, selbst wenn das Regelventil (TRV20/25)
geschlossen ist. Verstellen des Ventils: Komplett
schliessen, dann eine Umdrehung öffnen. Falls der
Luftschleier am Ende eines langen Wasserzuleitungs-
rohres sitzt und dadurch der Wasserdruck im Zulauf
niedrig ist, kann das Bypassventil sogar noch etwas
mehr geöffnet werden.
• SD20, Stellmotor Ein/Aus
Ein Thermostat öffnet oder schließt das 2-stuige, motor-
betriebene Ventil und regelt dadurch die Wärmezufuhr
zum Thermozone. Die Schließzeit von 5 Sek. verhindert,
dass im Rohrsystem plötzliche Druckveränderungen
stattinden.
Der Motor entspricht Schutzart IP40.
•
TRV20/25, Ein/Aus 3-Wege Ventil, motorbetrieben
Druckklasse PN16, max. Druck 2000kPa (20Bar),
Max Druckverlust:
TRV20, 100kPa (1,0Bar)
TRV25, 62kPa (0,62Bar).
Kv-Wert:
TRV20
3,5
TRV25
5,5
+
230V ~
230V ~
C
°
C
°
AV20/25
JVF20/25
TRV20/25
BPV10
SD20
T10/KRT
TVV20/25
SD20
T10/KRT
VR20/25
DE
