8

FR

DESCRIPTION

Les

générateurs  d’air  chaud  de  la  série  SP  sont  destinés  au  chauf-

fage  de  locaux  de  moyennes  ou  de  grandes  dimensions  qui  imposent
un

système  de  chauffage  fixe.

L’air  est  chauffé  grâce  à  l’énergie  thermique  développée  pendant  la

combustion  et  transmise  par  les

fumées  chaudes  à  l’air  frais  à  travers

les  superficies  m

étalliques  de  la  chambre  de  combustion,  du    type    à

double  tour  de

fumées,  et  à  travers  l’échangeur  de  chaleur.

Le conduit de passage de

l’air et celui des fumées sont séparés et

ils sont

réalisés avec des soudures et des joints à parfaite étanchéité.

Les produits de la combustion,

après refroidissement, sont dirigés vers

un tuyau de

décharge; ce tuyau doit être relié à une cheminée ou à un

conduit  de  fum

ées  de  dimensions  suffisantes  à  garantir  l’évacuation

des

fumées.

L’air  comburant,  c’est  à  dire  l’air  nécessaire  à  la  combustion,  est

aspiré  par  le  brûleur  qui  le  prélève  directement  du  milieu  à  chauffer;  ce
milieu  doit

être  bien  aéré  pour  assurer  un  changement  d’air   suffisant.

Le conduit terminal de la sortie de

l’air chaud est pourvu de quatre

ouvertures

latérales (Fig 2), réglables  en tournant des ailettes mobiles

pour diriger  le flux dans la direction

désirée.

Attention

Durant  le  fonctionnement,  deux  des  quatre

côtés  doivent

être  ouverts,  pour  éviter  la  surchauffe  de  la  chambre  de
combustion.  Pour  cette  raison  les  ailettes  du

côté  fron-

tal,

c’est  à  dire  du  côté  du  brûleur,  sont  bloquées  avec

une  bride  pour  en

empêcher la fermeture complète.

•  le  générateur  ne  soit  pas  installé  dans  des  locaux  ou  il  y  aurait

des risques

d’explosion ou d’incendie;

•  des  matériaux  inflammables  ne  soient  pas  déposés  à  côté  de

l’appareil (la distance minimun doit être d’au moins 3 m);

•  des   mesures  suffisantes  contre  les  incendies  aient  été  prévues;

•  l’aération  du  local  dans  lequel  se  trouve  le  générateur  soit  garan-

tie  et  suffisante  aux

nécessités   de ce générateur;

•  l’appareil soit placé à côté d’une cheminée et d’un tableau élec-

trique  d

’alimentation  avec  des  caractéristiques  conformes  aux

caractéristiques  déclarées;

•  le générateur soit contrôlé avant sa mise en marche et régulière-

ment

surveillé durant son utilisation; il faut éviter que des enfants

ou des animaux non

surveillés s’approchent de l’appareil;

•  à  la  fin  de  chaque  période  d’utilisation  l’interrupteur  de  section-

nement soit

débranché.

Il  faut  absolument  respecter  les  conditions  de  fonctionnement  du

générateur d’air chaud et en particulier:

•  ne  pas  dépasser  la  puissance  thermique  maximum;

•  s’assurer que le débit de l’air ne soit pas inférieur au débit nomi-

n a l .  Il  fa ut  d o nc  co nt r

ôle r  qu’il  n’y  ait  pas  d’obs tac les  ou

d’obstructions  aux  conduites  d’aspiration  de  l’air  et/ou  de  sortie
de

l’air,  comme  des  toiles  ou  des  couvertures  placées  sur

l’appareil, des murs ou des objets encombrants à côté du géné-
rateur, etc. En effet, un  faible

débit  d’air  provoque la surchauffe

de  la  chambre  de  combustion  et

l’intervention  du  thermostat  de

sécurité à réarmement manuel.

INSTRUCTIONS  POUR  L’INSTALLATION

Attention

Toutes les

opérations décrites dans ce paragraphe doi-

vent

être effectuées par le personnel spécialisé et auto-

risé à cet effet.

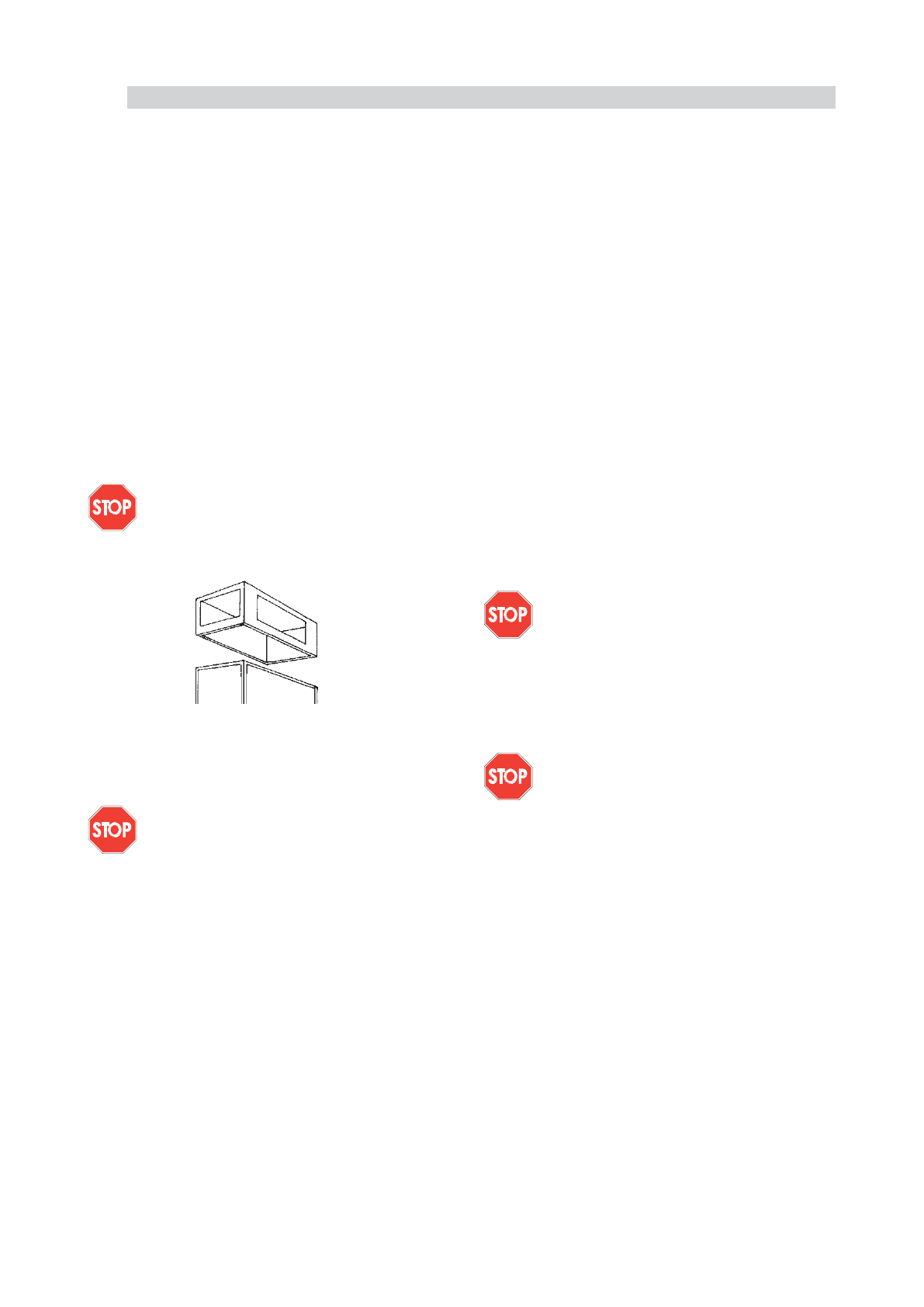

Fig. 2

Les  g

énérateurs  d’air  chaud  de  la  série  SP  peuvent-être  utilisés

avec  des

brûleurs  à  fuel,  a  gaz  naturel  (G20)  ou  à  G.P.L.  (gaz  propane

G31 et  gaz  butane G30)  ayant  un

système de fonctionnement ON-OFF.

Attention

Seuls  les

brûleurs  choisis  et  fournis  par  le  constructeur

peuvent

être  utilisés.  Le  marquage  CE  déchoit  si  on  sub-

stitue  le

brûleur  avec  un  modèle  non  original,  même  si

ce  dernier

possède  des  caractéristiques  similaires.

Enfin,  le  fonctionnement  de

l’appareil  est  contrôlé  par  trois  disposi-

tifs  de

sécurité  qui  interviennent  en  cas  de  grave  anomalie.  Le  coffret

de

contrôle  du  brûleur,  monté  sur  le  châssis  du  brûleur-même  et  fourni

d’un  bouton  de  réarmement,  en  provoque  l’arrêt  si  la  flamme  s’éteint.
Le  thermostat  de

sécurité  à  réarmement  manuel,  L,  et  le  relais  thermi-

que,  RM,  interviennent  en

arrêtant  le  fonctionnement  du  générateur.  Le

thermostat  intervient  si  la

température  de  la  chambre  de  combustion

dépasse  la  valeur  limite  présélectionnée  (la  lampe  (8)  s’allume).  Le  re-
lais  thermique  intervient  si

l’absorption  de  courant  électrique  du  moteur

du  ventilateur

dépasse  la  valeur  limite  (la  lampe  (9)  s’allume).

Si  un  de  ces  dispositifs  intervient,  il  faut  toujours  chercher  la  cause

de  cette  intervention  et

l’éliminer  avant  de  pousser  le  bouton  de  réar-

mement  et  faire

démarrer  le  générateur  (“ANOMALIES  DE  FONCTION-

NEMENT, CAUSES ET

SOLUTIONS”).

RECOMMANDATIONS  GENERALES

L’installation,  le  réglage  et  l’utilisation  du  générateur  d’air  chaud

d o iv e n t  re s p e c t e r  l e s  n o rme s  e t  le s  lo is  e n  v ig u e u r  re la t iv e s

à

l’utilisation de l’appareil.

Il convient de

s’assurer que:

•  les   instructions contenues  dans ce livret soient suivies scrupu-

leusement;

CONNEXIONS ELECTRIQUES ET REGLAGES

Le

générateur  d’air  chaud  est  fourni  avec  tous  les  dispositifs  de

contrôle  et  de  sécurité  indispensables  au  bon  fonctionnement  de
l’appareil:  un  coffret  électrique,  un  thermostat  pour  le  ventilateur  et  un
thermostat  de

sécurité  à  réarmememt  manuel  sont  déjà  branchés.

Attention

La  ligne

électrique  d’alimentation  du    générateur    doit

être  pourvue  d’une  mise  à  la  terre  et  d’un  interrupteur
magnéto-  thermique  avec  un  différentiel.

Le

câble  d’alimentation  électrique  doit  être  branché  à  un

tableau

électrique  muni  d’un  interrupteur  de  sectionne-

ment.

Il faut encore effectuer:

•  Le branchement au réseau électrique (~1, 220 V, 50 Hz), doit être

exécuté avec un câble d’alimentation du type H07RN-F un section
de fil de 1 mm

2

. Ce

câble, qui n’est pas fourni, doit être;

•  branché au coffret électrique du générateur à travers un presse-

étoupe et  relié aux  bornes  N, F et T de  la barette de connexion
(voir

schéma électrique);

•  relié directement à un tableau électrique d’alimentation muni d’un

interrupteur de sectionnement;

•  d’une longueur inférieure à 2 m;

•  le montage du brûleur qui doit être fixé au générateur avec les vis

appropriées en ayant soin d’interposer le joint fourni avec le brû-
leur;

•  le branchement du brûleur à la ligne d’alimentation du combusti-

ble (le livret

d’instructions du brûleur);

•  le branchement électrique du brûleur qui doit être exécuté avec la

fiche (11);

•  l’éventuel  branchement  d’un  thermostat  d’ambience  ou  d’autres

accessoires de

l’installation (par exemple, l’horloge) qui doit être

branché au coffret électrique du générateur à travers un presse-
étoupe (7) et et relié aux bornes 6 et 7 de la barette de connexion
(

“SCHÉMA ÉLECTRIQUE”).

Après avoir effectué toutes les opérations décrites et avant de met-

tre en fonction la machine, il convient de

contrôler les connexions élec-
