12

DE

BESCHREIBUNG

Die Warmlufterzeuger der Serie SP sind zum Heizen von mittleren

bis zu

großen Räumen bestimmt, für die eine feststehende Heizquelle

erforderlich  ist.

Die Luft wird dadurch erwärmt, das die mittels Verbrennung erhal-

tene  thermische  Energie,  durch  den

heißen  Rauch  an  die  frische  Luft

über die Metallflächen der Brennkammer, mit doppeltem Rauchumlauf,
und

über den Wärmeaustauscher abgegeben wird.

Der

für die Passage der Luft und jener für den Durchzug des Rau-

chs  vorgesehene  Kanal sind  voneinander  getrennt  und  so

ausgeführt,

daß die Schweißstellen und Dichtungen hermetisch sind. Die Verbren-
nungsprodukte  werden,  nach

Abkühlen,  einem  Abzugsrohr  zugeführt;

genanntes  Rohr  ist  an  einen  Kamin  bzw.  Schornsteinrohr  anzusch-
ließen und zwar sollen die Ausmaße desselben so sein, daß der Austritt
des Rauches

gewährleistet wird.

Der

Sauerstoffträger, d.h. die für die Verbrennung notwenige Luft,

wird  vom  Brenner  direkt  aus  dem  aufzuheizenden  Raum  angesogen;
genannter Raum

muß deshalb entsprechend gelüftet werden, damit ein

hinreichender Luftaustausch vorhanden ist.

Der  Endausblaskanal

für  die  Warmluft  ist  mit  vier  seitlichen  regel-

baren

Öffnungen  versehen  (Bild  2),  die  so  gedreht  werden  können,  daß

der  Warmluftstrom  in  die

gewünschte  Richtung  ausgeblasen  wird.

Achtung

Während  des  Betriebs  müssen  zwei  der  vier  Seiten  offen
gelassen werden, um ein

Überhitzen der Brennkammer zu

vermeiden.Aus diesem Grund sind die

Flügel an der Stirn-

seite,  d.h.  auf  der  B rennerseit e,  durch  ein en

Bügel

blockiert,  um  ein

völliges  Verschließen  zu  vermeiden.

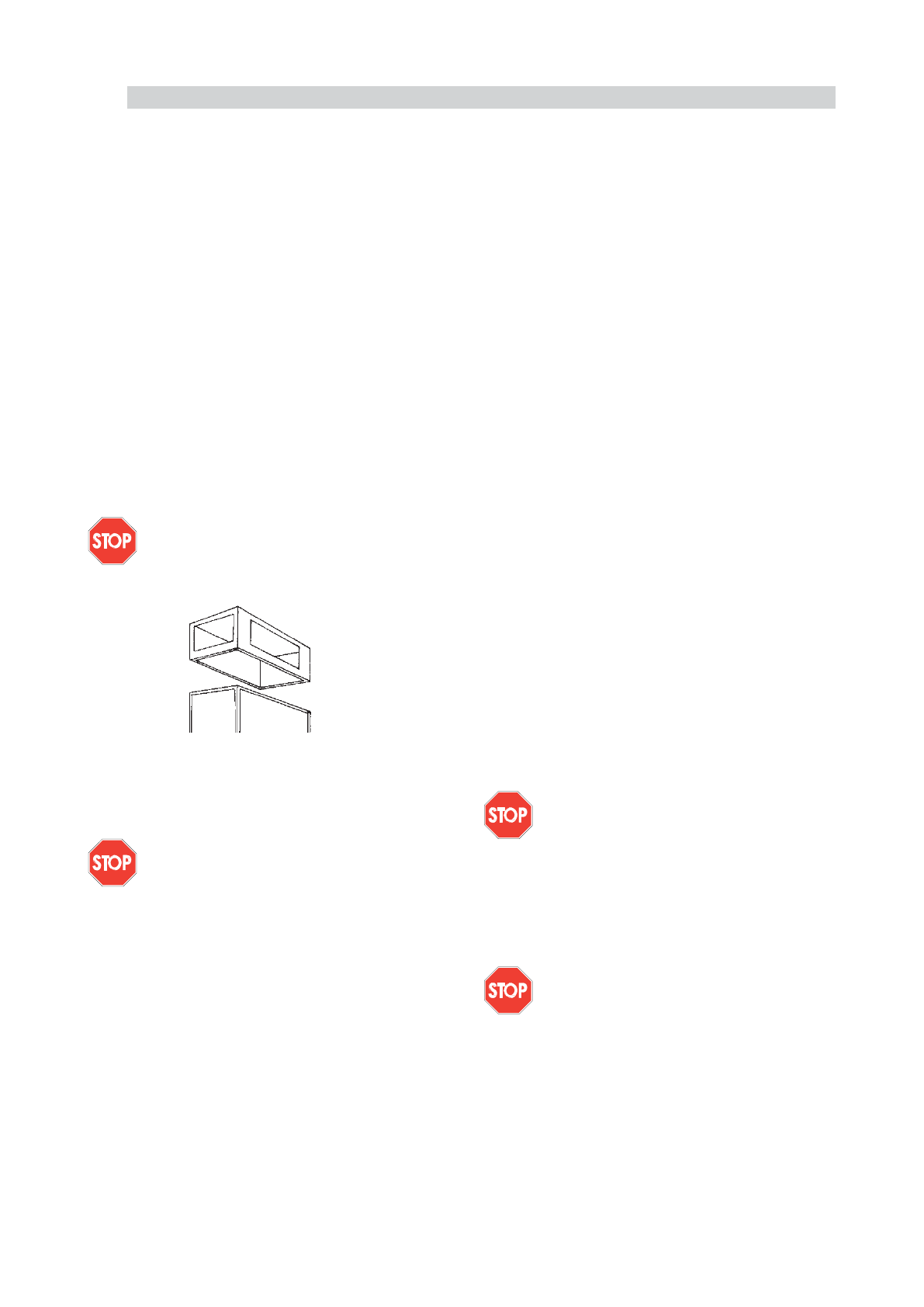

Bild 2

Die  Warmlufterzeuger  der  Serie  SP

können  mit  Dieselöl,  Erdgas

(G20) oder

Flüssiggas G.P.L. (Butan, G30, und Propangas, G31) betrie-

benen Brennern in der Betriebsweise ON-OFF verwendet werden.

Achtung

ALLGEMEINE  EMPFEHLUNGEN

Die Installation, die Regelung und der Einsatz von Warmlufterzeu-

gern hat unter

Berücksichtigung der geltenden Vorschriften und Geset-

ze

über die Verwendung des Gerätes zu erfolgen.

Es  empfiehlt  sich,

für  Folgendes  zu  sorgen:

•  Genaue Befolgung der in vorliegendem Handbuch enthaltenen

Anleitungen;

•  Vermeidung der Aufstellung von Warmlufterzeugern in Räumen,

in  welchen  Explosionsgefahr  besteht  oder  in  denen  kein  Feuer
verwendet werden darf;

•  Keine  Lagerung  von  entflammbaren  Materialien  in  Nähe  des

Gerätes (Mindestabstand entspricht 3 m);

•  Entsprechende  Vorsorge  für  brandverhütende  Maßnahmen;

•  Lüftung des Raumes in dem sich der Warmlufterzeuger befindet

und

außerdem soll diese hinreichend für den Bedarf des Gerätes

selbst sein;

•  Aufstellung des Gerätes in Nähe eines Kamins und eines ekektri-

schen Versorgungsschaltpults, das den

angeführten Kennwerten

entspricht;

•  Überprüfung des Gerätes vor der Inbetriebnahme und regelmäßi-

ge Kontrolle

während der Verwendung selbst, insbesondere soll

verhindert  werden,

daß  sich  dem  Gerät  unbewacht  Kinder  oder

Tiere

nähern;

•  Nach Abstellen des Betriebes soll jedesmal der Unterbrechungs-

schalter aus der Steckdose herausgezogen werden.

Weiters  sind  die  Betriebsbedingungen  des  Warmlufterzeugers  zu

berücksichtigen,   insbesondere:

•  die thermische  Höchstleistung  der  Feuerung  darf nicht  übersch-

ritten werden;

• Man hat sich zu vergewissern, daß die Luftzufuhr nicht unter der

Nominalluftzufuhr  liegt;  es  ist  deshalb  zu

prüfen, daß keine  Hin-

dernisse  oder  Verstopfungen  in  den  Ansaug-  und/oder  Ausbla-
srohren  vorhanden sind,  wie  etwa  auf  dem

Gerät abgelegte Tü-

cher oder Decken oder in unmittelbarer

Nähe des Gerätes befind-

liche

Wände  bzw.  große Gegenstände.  Eine  geringe  Luftzufuhr

kann

nämlich zu einer Überbelastung des Lüfters führen, was ei-

ne

Überhitzung  des  Motors  und  der  Brennkammer  bewirkt  und

demnach das Einschreiten des Sicherheitsthermostaten, mit Wie-
dereinschaltung von Hand.

ANLEITUNGEN FÜR DEN INSTALLATEUR

Achtung

Alle  in  diesem  Kapitel  beschriebenen  Operationen  sind
von entsprechend befähigtem Fachpersonal auszuführen.

Es

dürfen  lediglich  die  vom  Hersteller  ausgewählten  und

gelieferten  Brenner  eingesetzt  werden.  Die  EG-Kennzei-
chnung  am

Gerät  ist  hinfällig,  falls  der  Brenner  mit  ei-

nem  nicht  originalen  Brenner  ersetzt  wird,  auch  wenn
dieser

über  ähnliche  Merkmale  verfügen  sollte.

Der

Betrieb des Brenners wird schließlich durch drei Sicherheitsvor-

richtungen

überprüft,  die im  Falle einer schweren Betriebsstörung ein-

greifen. Das Brenner-

Kontrollgerät, das auf dem Gehäuse des Brenners

selbst montiert ist und

über eine Wiedereinschaltetaste verfügt, bewirkt

bei  Erl

öschen  der  Flamme  den  Stillstand.  Der  Sicherheitsthermostat,

mit Wiedereinschaltung von Hand, L, und dem thermischen Relais, RM,
greifen  ein,  indem  sie  den  Betrieb  des  Warmlufterzeugers  blockieren:
Erstgenannter,  wenn  die  Brennkammertemperatur  den  eingestellten
Grenzwert

überschreitet  (die  Signallampe  (8)  leuchtet  auf),  Zweitge-

nannter, wenn der Strombedarf des

Lüftermotors den Grenzwert über-

schreitet (die Signallampe (9) leuchtet auf).

Wenn eine dieser Sicherheitsvorrichtungen eingreift, ist stets die Ur-

sache

dafür aufzusuchen  und der Schaden muß vor Drücken der ent-

sprechenden Wiedereinschalteaste und Wiedereinschalten des Warm-
lufterzeugers  behoben  werden

(“BETRIEBSSTÖRUNGEN,  URSACHEN

UND

BEHEBUNGEN”).

STROMANSCHLÜSSE  UND  REGELUNGEN

Die

Serienausführung des Warmlufterzeugers versteht sich inklusi-

ve  aller  f

ür  den  Betrieb  des  Gerätes  unerläßlichen  Kontroll-  und  Si-

cherheitseinrichtungen:  elektrische  Schalttafel,

Lüfterthermostat  und

Sicherheitsthermostat mit  Wiedereinschaltung von  Hand  bereits  ange-
schlossen.

Achtung

Die  elektrische  Versorgungsleitung  des  Warmlufterzeu-
gers

muß mit einer Erdleitung und mit einem thermischen

Magnetschalter  mit  Differential  ausgestattet  werden.

Das elektrische Versorgungskabel ist an ein mit Trennschalter au-

sgestatteten  elektrisches  Schaltpult

anzuschließen.

Weiters ist noch folgendes

auszuführen:

•  Der  Anschluß  ans  Stromnetz  (1,  220V,  50  Hz),  mittels  Versor-

gunskabel  HO7RN-F,  Kabelschnitt  1  mm

2

;  bei  genanntem

Kabel,  das  nicht

serienmäßig  geliefert  wird,  folgendes  zu

beachten;

•  es  wird  mittels  der  Kabelführung  in  die  Schalttafel  des  Warmluf-

terzeugers

eingeführt  und  an  die  Klemmen  N,  F  und  T  der  Klem-

menleiste  angeschlossen  (

“ELEKTRISCHES  SCHEMA”);

•  es  wird  direkt  an  eine  mit  Trennschalter  versehene  Versorgungs-

schalttafel  angeschlossen;

•  seine Länge darf 2 m nicht überschreiten;
