Садовые насосы JP

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

Тип продукта

Исполнение

N№ продукта

PM 1

PM 2

PM 1

 Реле давления с защитой

от "сухого хода", 2-х полюсное,
давление включения 1,5 бар,
максимальная нагрузка 6А

PM 2

 Реле давления с защитой

от "сухого хода" и индикацией
текущего давления, 2-х полюсное,
давление включения 1,5-5 бар,
максимальная нагрузка 10А

96 84 86 93

96 84 87 40

Спиральный
всасывающий
шланг

1", длиной 4 м с приемным
клапаном

00 31 53 96

1", длиной 8 м с приемным
клапаном

00 31 53 97

Приемный клапан

Фильтр диаметром 1" с обратным
клапаном

00 ID 15 63

Шланговое резьбо-
вое соединение

Уголок для шланга 3/4"

00 31 53 73

Прямое, для шланга 1"

00 31 53 95

Промежуточный
клапан

1", латунь

00 ID 91 27

Поплавковый
включатель

Для защиты работы «всухую» с
5-метровым кабелем, штепсель-
ной вилкой. Коммутационная
мощность макс. 250 В, 8 А

00 ID 78 06

Назначение

Для  перекачивания  воды  без  абразивных  или  длинноволок-
нистых включений, а также не содержащей химически актив-
ных по отношению к материалам насоса веществ.

Насос  не  предназначен  для  перекачивания  дизельного  ти-
плива, минеральных масел или любых других маслосодержа-
щих жидкостей.

Основные области применения

•

Для полива сада

•

Для заполнения и опорожнения баков и резервуаров

•

Для водоснабжения на дачах и т.п.

Примеры для использования в качестве
садовой дождевальной установки

Параметры действительны для обычных распылителей, давление в распылите-
ле около 2 бар, орошаемая площадь около 80 м

2

, высота всасывания воды 1 м.

Расшифровка типового обозначения

Пример

JP

5

Типовой ряд

Серия

Общие сведения

Расположение насосной
дождевальной установки

Максимальная длина шланга [м]

3/4" (20 мм) шланг

«А»

1/2" (15 мм)

шланг «В»

JP 5

JP 6

JP 5

JP 6

200

320

50

90

120

260

35

70

60

200

15

50

30

70

10

50

15

30

10

15

30

40

15

30

Технические данные

Типовой ряд

JP 5

JP 6

Макс. подача

3,5 м

3

/ч

4,5 м

3

/ч

Макс. напор

40 м

48 м

Высота всасывания:

макс. 8 м

макс. 8 м

Температура
перекачиваемой жидкости:

0°С – 40°С

0°С – 40°С

Макс. температура
окружающей среды:

40°С

40°С

Макс. рабочее давление:

6 бар

6 бар

Напряжение:

220 – 230 В

220 – 230 В

Частота тока:

50 Гц

50 Гц

Номинальная мощность:

775 Вт

1400 Вт

Номинальный ток:

3,6 А

6,0 А

Присоединение:

G1"

G1"

Конструкция

Садовый насос модели JP фирмы GRUNDFOS представляет
собой  горизонтальный  одноступенчатый  центробежный  на-
сос  с  самовсасыванием  благодаря  встроенному  эжектору.
На клеммной коробке насоса имеется переключатель («Вкл/
Выкл»). Объем поставки включает кабель длиной 1,5 м и ште-
кер с заземляющим контактом. При комплектации реле дав-
ления PM1/PM2 эжекторный центробежный насос модели JP
фирмы  GRUNDFOS  превращается  в  комплектную  насосную
станцию  водоснабжения.  Реле  давления  PM1/PM2  включает
насос по сигналу от датчика давления и отключает его по ко-
манде от реле протока, а также обеспечивает защиту насоса
от сухого хода.

Принадлежности

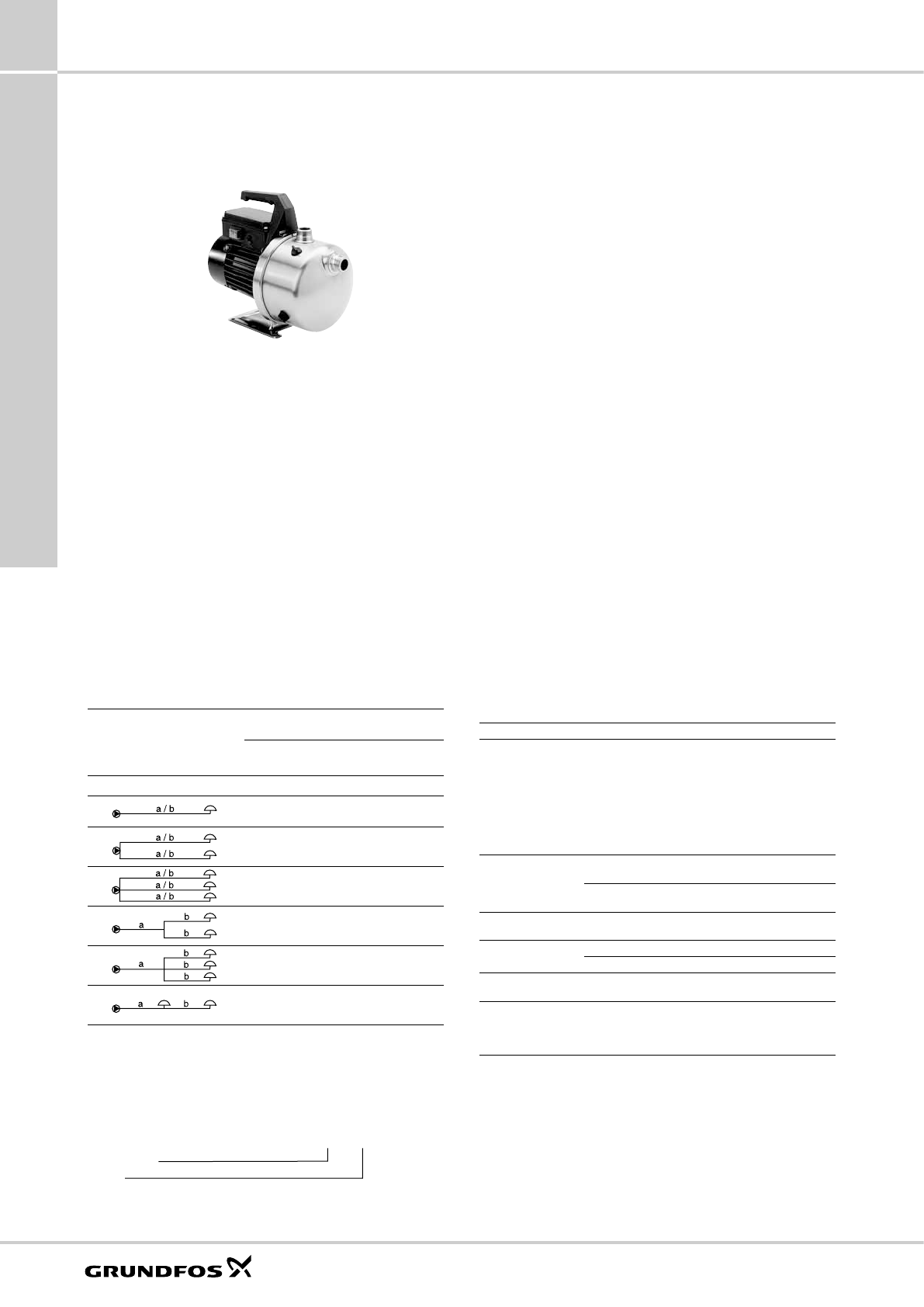

Рис. 44.

 Внешний вид садового насоса JP.

4. Садовые насосы JP
