Пример: выбор насоса SQ

•

Необходимы напор 68 м и подача 2,4 м

3

/час.

•

 Наилучшим  образом  удовлетворяет  требованиям  насос
SQ 3. На приведенной ниже диаграмме проведите вправо
горизонтальную  линию  от  требуемого  напора  68  м  (1)  до
пересечения  ее  с  вертикальной  линией,  соответствующей
требуемой подаче (2). В этом примере точка пересечения
(3) двух линий не находится ни на одной из кривых насоса,
поэтому проведите вверх характеристику трубы. Точка пе-
ресечения кривой насоса и характеристики трубы (4) опре-
деляет типоразмер насоса: SQ 3 - 65.

•

 Входная  мощность  насоса  на  каждой  ступени  (P

2

)  состав-

ляет 0,20 кВт (5), при КПД насоса 57% - точка (6).

•

 SQ  3  -  65  имеет  5  ступеней,  см.  стр.  36.  При  использова-
нии пяти ступеней суммарная потребляемая мощность для
SQ 3 - 65 составляет 1,02 кВт (0,20 кВт x 5), т.е. требуется
двигатель MS 3 - 1,15 кВт.

Выбор насоса SQE

Процедура выбора насоса SQE идентична процедуре выбора
насоса SQ.

Регулирование частоты вращения

Производительность насоса SQE может регулироваться в со-
ответствии  с  рабочей  точкой  в  пределах  рабочего  диапазо-
на. Это производится с помощью CU 300 или CU 301 и R100.
Насос SQE идеально подходит для тех случаев, когда водопо-
требление изменяется во времени, и когда рабочая точка на-
ходится  между  двумя  кривыми  насоса,  поскольку  экономия
энергии может быть достигнута путем уменьшения произво-
дительности. На приведенных ниже кривых показаны харак-
теристики SQE 5- 70 при различных частотах вращения.

Условия снятия рабочих характеристик

Общие положения

•

 Допуски в соответствии с ISO 9906, приложение A, т.е. на
всех кривых показаны средние значения.

•

 Представленные  характеристики  не  следует  использовать
в качестве гарантированных.

•

 Выделенные  характеристики  показывают  рекомендуемый
рабочий диапазон.

•

 Измерения  были  произведены  при  использовании  несо-
держащей воздуха воды при температуре 20°С.

•

 Преобразование напора H (м) в давление p (кПа) рассчита-
но для плотности воды 1000 кг/м

3

.

•

 Характеристики действительны для для воды (кинематиче-
ская вязкость 1 мм

2

/с = 1 сСт). Использование насоса для

жидкостей,  вязкость  которых  превышает  вязкость  воды,
приводит к уменьшению напора и увеличению расхода.

•

 Q/H характеристики: учитывают потери на вентилях и кла-
панах,  а  также  потери  на  входе  для  соответствующей  ча-
стоты вращения.

•

 График  характеристики  КПД:  Eta  дает  значение  КПД  для
одной ступени насоса.

•

 График характеристики мощности: P

2

 дает значение потре-

бляемой насосом мощности на каждой ступени.

TM01 3220 2400

TM01 3046 4801

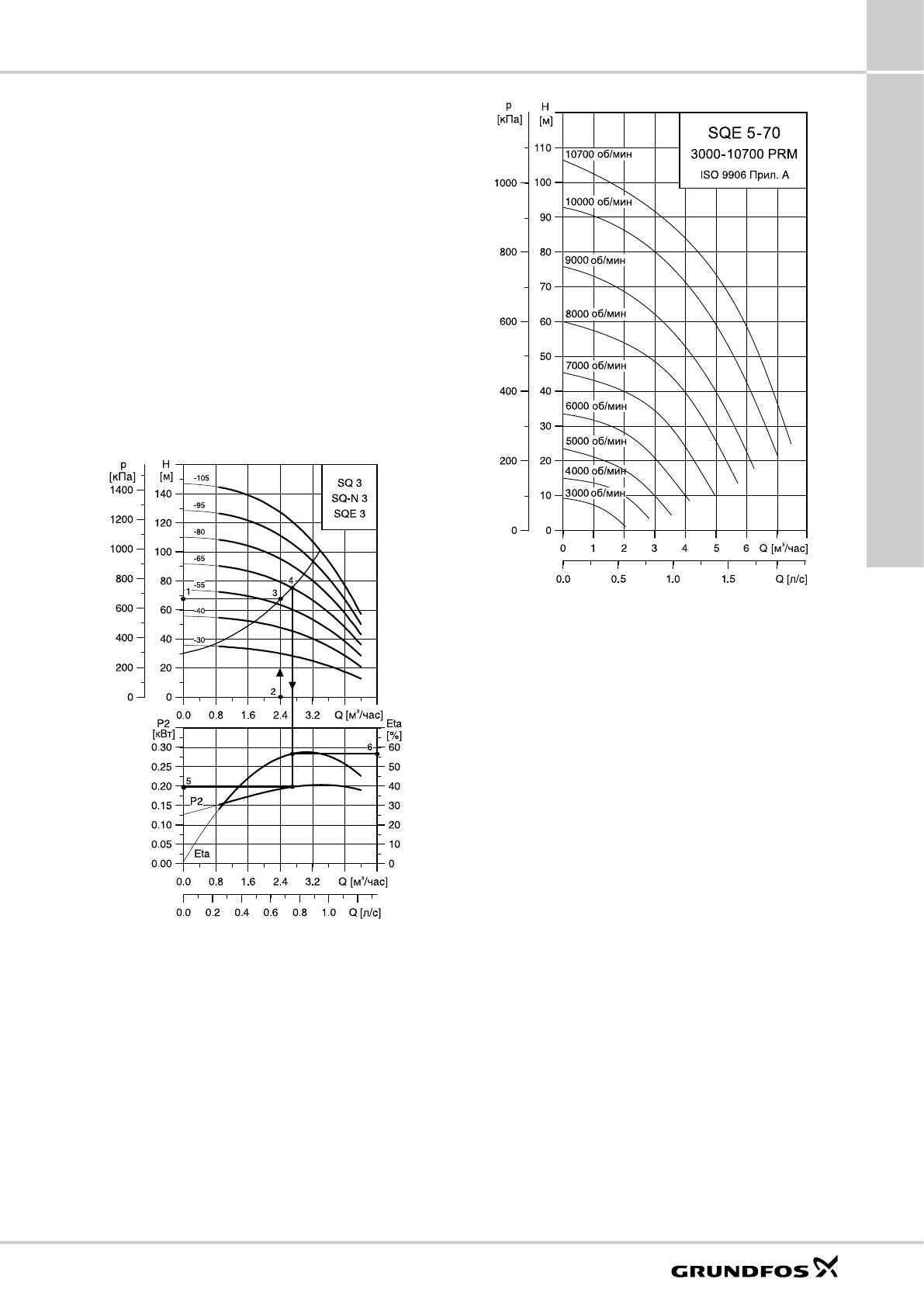

Рис. 30.

 Пошаговый подбор насоса.

Рис. 31.

 Пример регулирования частоты вращения насоса SQE.
