Скважинные насосы SQ, SQE

SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

CU 301, блок управления

CU 301 представляет собой блок управления, контроля и ре-
гулирования,  специально  разработанный  для  насосов  SQE,
работающих  при  постоянном  давлении.  Блок  управления
CU 301 имеет следующие функции:

•

Полное управление насосами SQE

•

Двусторонняя связь с насосами SQE

•

Возможность регулировки давления

•

 Аварийная  индикация,  при  возникновении  неисправности
во время эксплуатации

•

 Включение, выключение или сброс установочных параме-
тров насоса с помощью кнопки

•

Дистанционное управление с помощью R100.

CU  301  осуществляет  обмен  данными  с  насосом  через  се-
тевой кабель, поэтому нет необходимости в дополнительном
кабеле.

CU 301 оборудован (см. рис.):

1. Индикатором потока

2. Системой регулирования давления

3. Кнопкой вкл. /выкл.

4. Индикатором блокировки

5. Индикатором сухого хода

6. Аварийной сигнализацией в следующих случаях:

– Нет связи с насосом
– Перенапряжение
– Падение напряжения
– Снижение числа оборотов
– Перегрев
– Перегрузка
– Неисправность датчика.

Блок  CU  301  имеет  аналоговый  вход  от  датчика  давления.
Кроме  того,  блок  CU  301  может  работать  с  пультом  дистан-
ционного управления R 100.

TM01 7840 4801

TM01 7841 4801

TM01 7842 4801

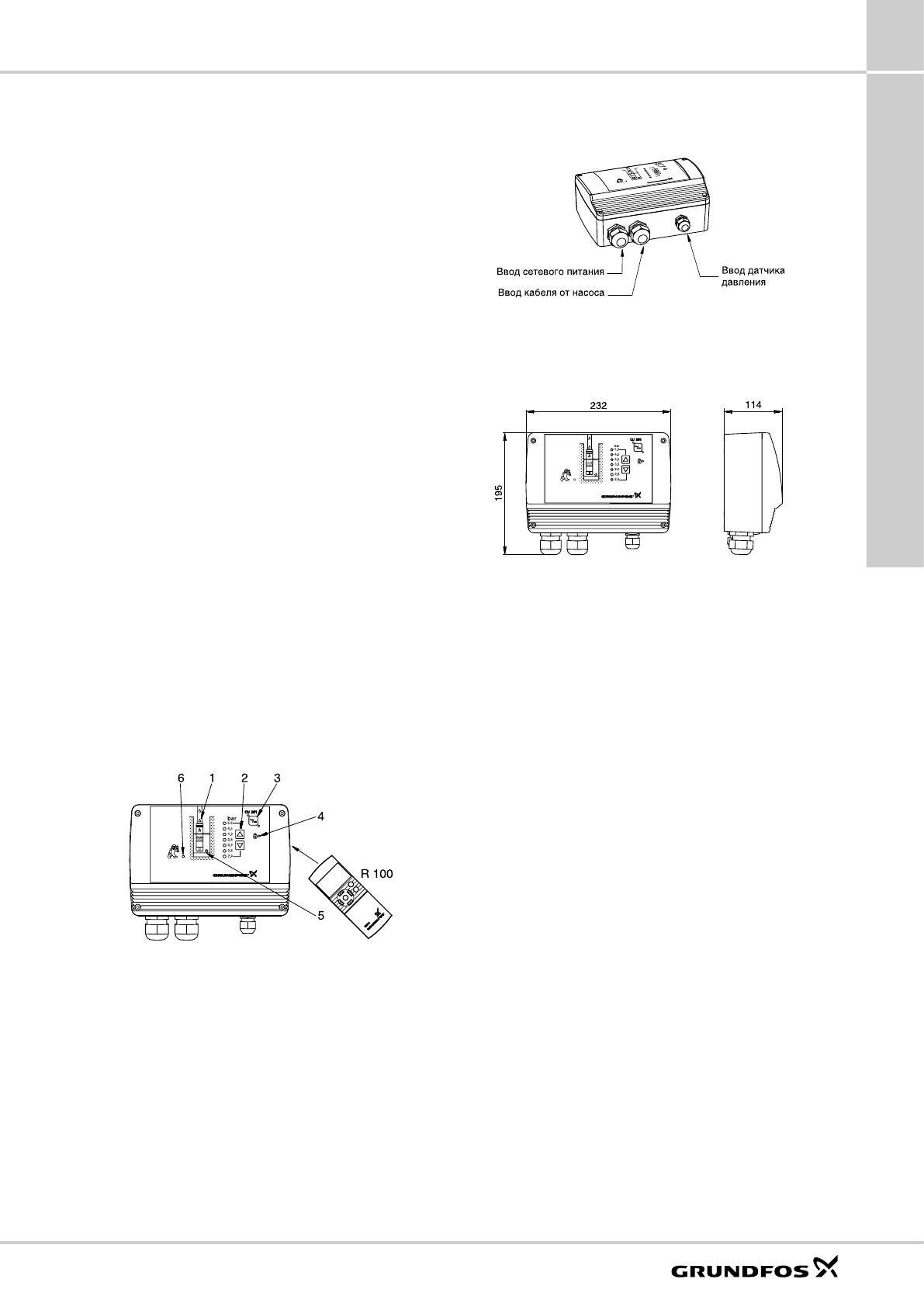

Рис. 22.

 Блок CU 301 и пульт R100.

Рис. 23.

 Блок CU 301 аналоговые входы.

Рис. 24.

 Блок CU 301 габаритные размеры.

Системы обмена данными

R100, пульт дистанционного управления

Дистанционное управление блоком CU 301 осуществляется с
помощью пульта R100, через инфракрасный порт.

Функции пульта R 100:

1) Контроль текущих параметров, таких, как:

•

потребляемая мощность;

•

частота вращения;

•

продолжительность эксплуатации.

2) Изменение следующих заводских установок:

•

максимальная частота вращения;

•

максимальное давление;

•

заданное значение.

Размеры указаны в мм.
