22
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Блок управления CU 300
CU 300 представляет собой блок контроля и блок управления
скваженными насосами типа SQE. Блок управления CU 300
имеет следующие функции:
•
Простая регулировка в соответствии с характеристиками
гидросистемы
•
Полное управление насосами SQE
•
Двусторонняя связь с насосами SQE
•
Аварийная индикация работы насоса с помощью светодио-
дов, расположенных на передней панели
•
Включение, выключение или сброс установочных параме-
тров насоса с помощью кнопки.
CU 300 осуществляет связь с насосом через сетевой кабель
(проводная ВЧ-связь), поэтому нет необходимости в допол-
нительном кабеле. Возможные аварийные сигналы:
•
Нет связи с насосом
•
Перенапряжение
•
Падение напряжения
•
Работа «всухую»
•
Снижение числа оборотов
•
Перегрев
•
Перегрузка
•
Аварийный сигнал датчика
Блок CU 300 включает в себя:
•
Входы для двух аналоговых датчиков и одного цифрового
датчика
•
Релейный выход для внешней аварийной индикации
•
Систему управления, работающую от входных сигналов,
например, сигналов потока, давления, уровня воды и элек-
тропроводности.
Кроме того, блок CU 300 может работать с пультом дистанци-
онного управления R 100.
TM01 7840 4801
TM01 2761 4801
TM01 2781 4601
R 100, пульт дистанционного управления
Дистанционное управление блоком CU 300 осуществляется
пультом R 100, через инфракрасный порт.
Функции пульта R100:
1) Контроль гидросистемы путем отображения следующих
фактических параметров:
•
потребляемая мощность
•
расход электроэнергии
•
время эксплуатации
2) Изменение заводских установок.
Регулируемые параметры:
•
частота вращения (производительность)
•
режим регулировки постоянного давления
•
функция опорожнения
•
время повторного автоматического пуска

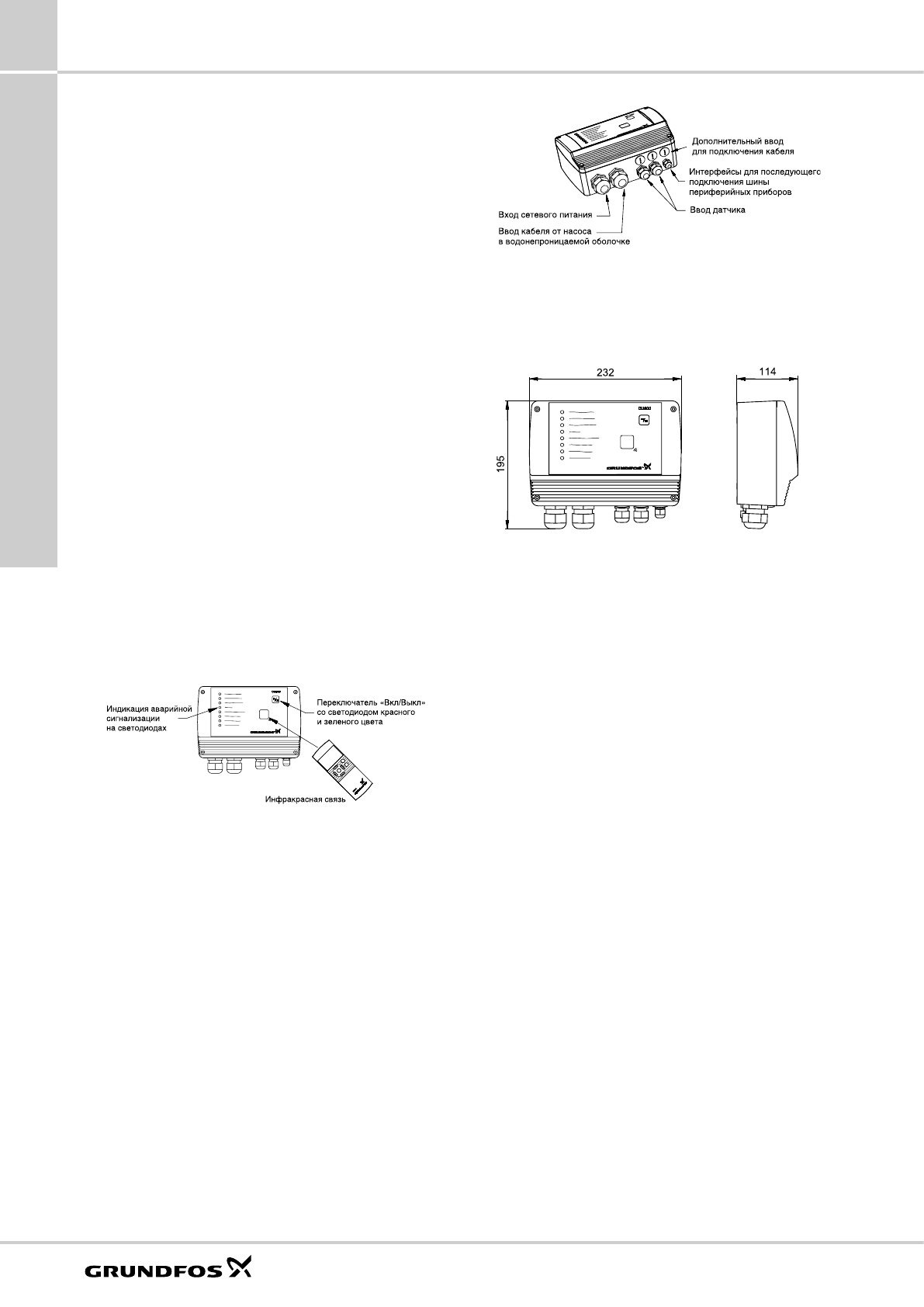

Рис. 26.
Блок CU 300 и пульт R100.
Рис. 27.
Блок CU 300 аналоговые входы.
Рис. 28.
Блок CU 300 габаритные размеры.
Размеры указаны в мм.
