25
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Общее время эксплуатации в часах и число пусков
Общее время эксплуатации и число пусков представляют со-
бой значения, накапливаемые с момента первоначального
ввода насоса в эксплуатацию; эти значения не могут быть
сброшены.
Оба значения сохраняются в электронном блоке дви-
гателя, они сохраняются даже в случае замены блока
CU 300. Значение «Время эксплуатации» регистрируется ка-
ждые две минуты непрерывной работы.
Меню ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ
Датчик
В зависимости от типа датчика могут быть произведены сле-
дующие установки:
1) Выходные сигналы датчика:
•
(не активно), 0–10 В, 2–10 В, 0–20 мА, 4–20 мА.
2) Единица измерения:
•
м
3
/час, м, %, галлонов в минуту, футы
3) Минимальное значение датчика:
•
0 – 249 (0,1,2,3
249)
4) Максимальное значение датчика:
•
1 – 250 (1,2,3,4
250)

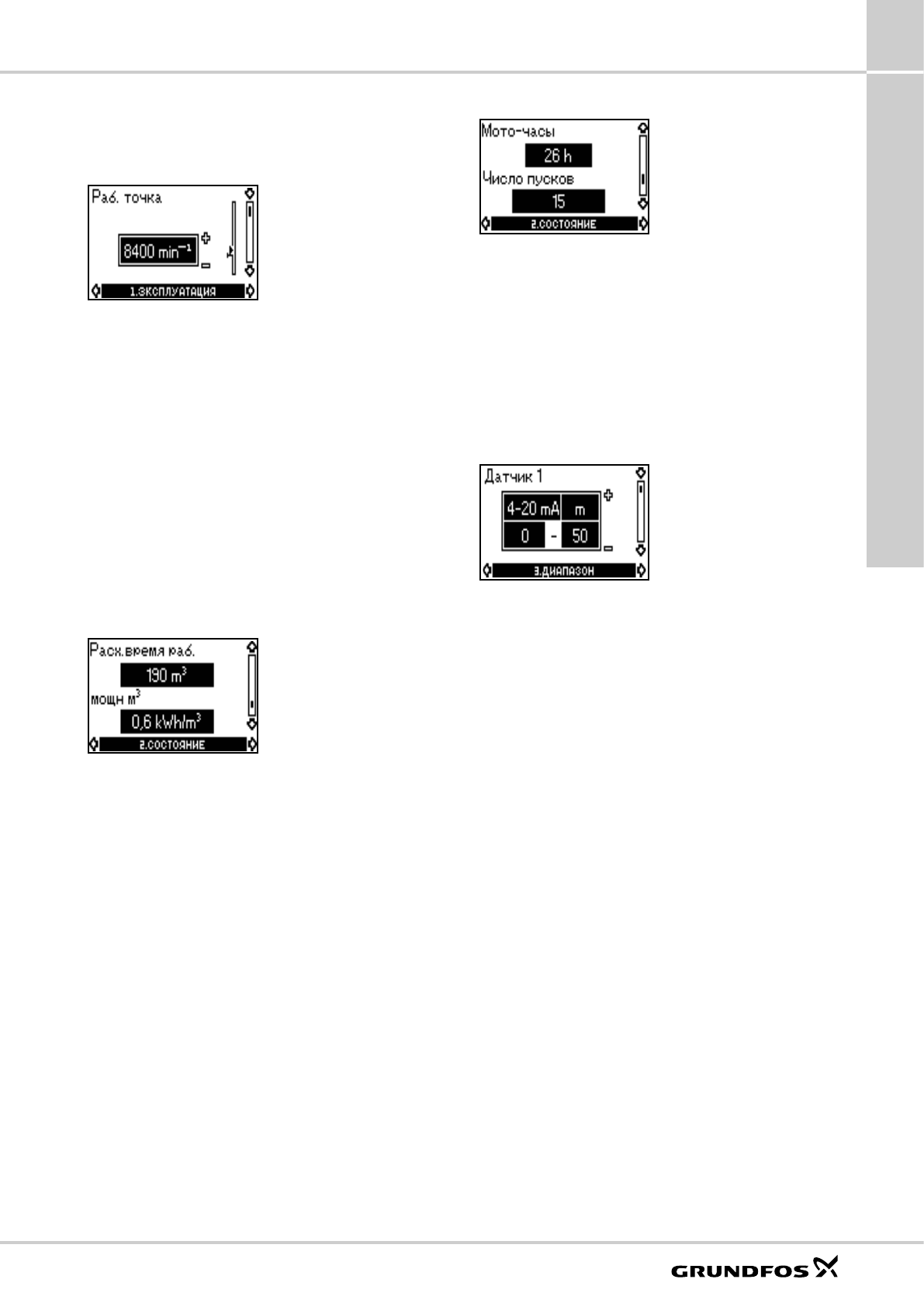

Пример индикации дисплея R100
Меню ЭКСПЛУАТАЦИЯ
Установка контрольной точки
Заводская установка частоты вращения насоса соответству-
ет 10700 об/мин. С помощью R100 можно уменьшить частоту
вращения насоса. Частота вращения может быть установле-
на в пределах 7000-10700 об/мин с интервалом 100 об/мин.
Единица измерения заданного значения устанавливается
автоматически в соответствии с единицей измерения датчи-
ка, подключенного к вводу N№1.
Пример:
Ввод датчика N№1 подключен к датчику давления,
использующему в качестве единицы измерения метр (м) в
диапазоне 0-60. Следовательно, контрольная точка экрана
1.1 может быть установлена в пределах 0-60 м.
Меню СОСТОЯНИЕ
Данные, отображаемые в этом меню, представляют собой
только параметры состояний. В этом меню изменять уста-
новки нельзя.
Суммарная подача, расход электроэнергии
На экране 2.9 отображается суммарная подача жидкости
(м
3
). Отображаемое значение представляет собой совокуп-
ный поток, зарегистрированный датчиком, выбранным на
экране 3.11.
Мощность, используемая для перекачивания 1 м
3
, отобража-
ется на экране в кВт-час/м
3
.
Возможно в любое время определить «суммарную подачу» и
расход мощности, приходящейся на м
3
.
1.1
2.6
3.1
2.9
