13
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Принцип действия и преимущества
Насосы SQE идеально подходят для перекачивания воды из
одной емкости в другую.
Перекачивание воды между резервуарами
Поз.
Наименование
Тип
К-во, штук
Номер продукта
Цена за 1 шт.
Общая стоимость
1
Насос, SQE
2
Кабель
3
Хомут крепления кабеля
5
Блок управления
CU 300
11
Датчик уровня
27
Защитный кожух с сетчатым
фильтром и хомутами на опорах
29
Пульт дистанционного управления
R100
TM01 2454 4801
1
Насос, SQE
2
Кабель
3
Хомут крепления кабеля
5
Блок управления, CU 300
11 Датчик уровня
21 Сеть электропитания, 1 х 200-240 В, 50/60 Гц
22 Водоподъемная труба
27 Защитный кожух на всасывании с сетчатым
фильтром и хомутами на опорах
29 Пульт дистанционного управления R100

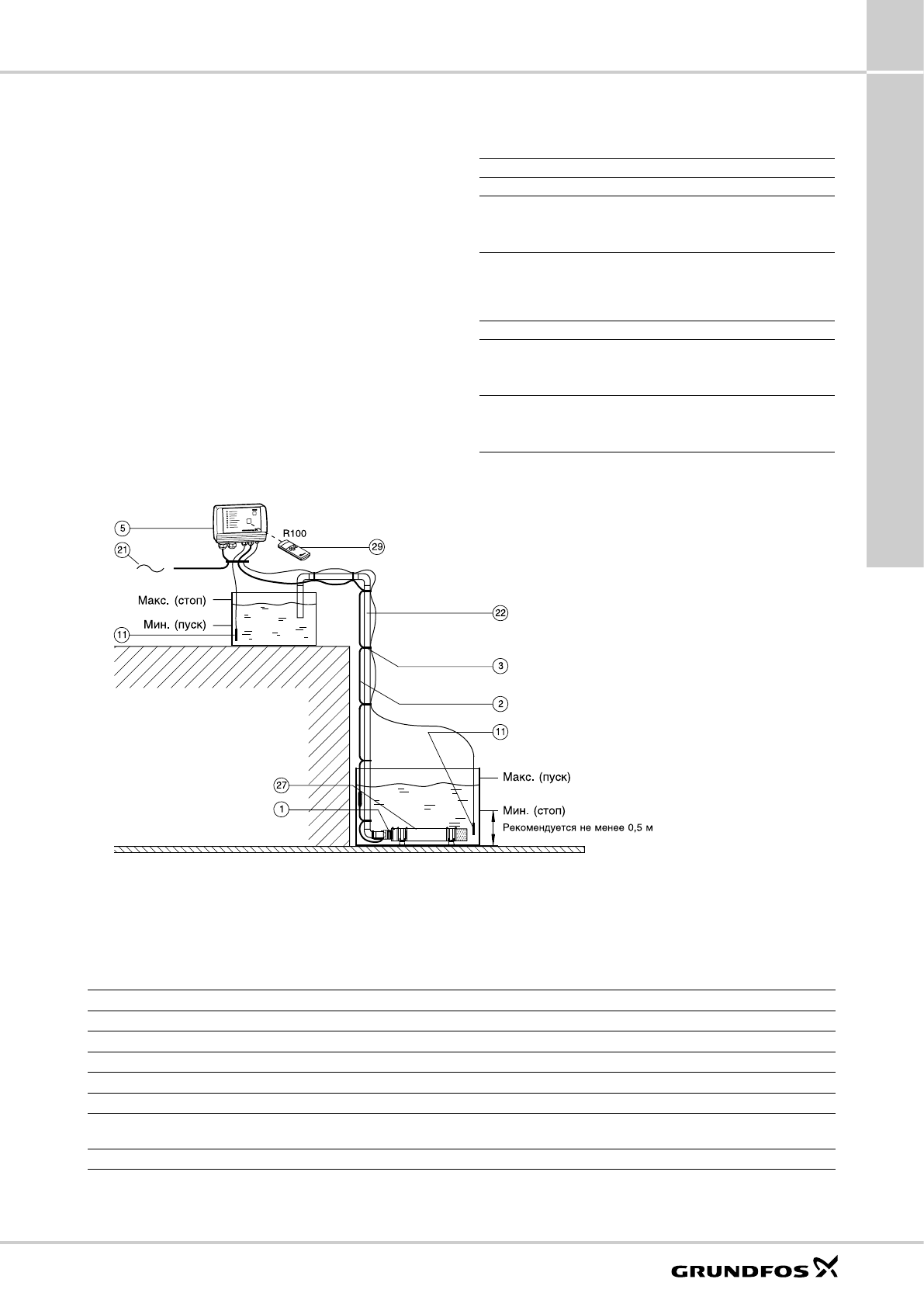

Рис 16.
Насос SQE в системе перекачивания воды между резервуарами.
Перекачивание воды между резервуарами
Датчики:
Уровень
Описание
Индикация
Датчик уровня (поз. 11, емкость сверху)
Макс. значение
(стоп)
Когда уровень воды до-
ходит до этого значения,
насос останавливается.
Индикатор зеле-
ного цвета кнопки
включения/выклю-
чения мигает.
Мин. значение
(пуск)
Когда вода падает до
этого уровня, насос
запускается.
Индикатор
зеленого цвета
кнопки включения/
выключения горит
постоянно.
Расходомер (поз. 9)
Макс. значение
(пуск)
Когда вода доходит до
этого уровня, насос
запускается.
Индикатор зеле-
ного цвета кнопки
включения/выклю-
чения горит.
Мин. значение
(стоп)
Когда уровень воды па-
дает до этого значения,
насос останавливается.
Индикатор зеле-
ного цвета кнопки
включения/выклю-
чения мигает.
