PORTUGUÊS

83

Utilizando um tubo flexível, aplicar na boca da bomba um adaptador roscado. Equipar a rosca
com material adequado para garantir uma estanquicidade real (fita de teflon ou parecida).

4.

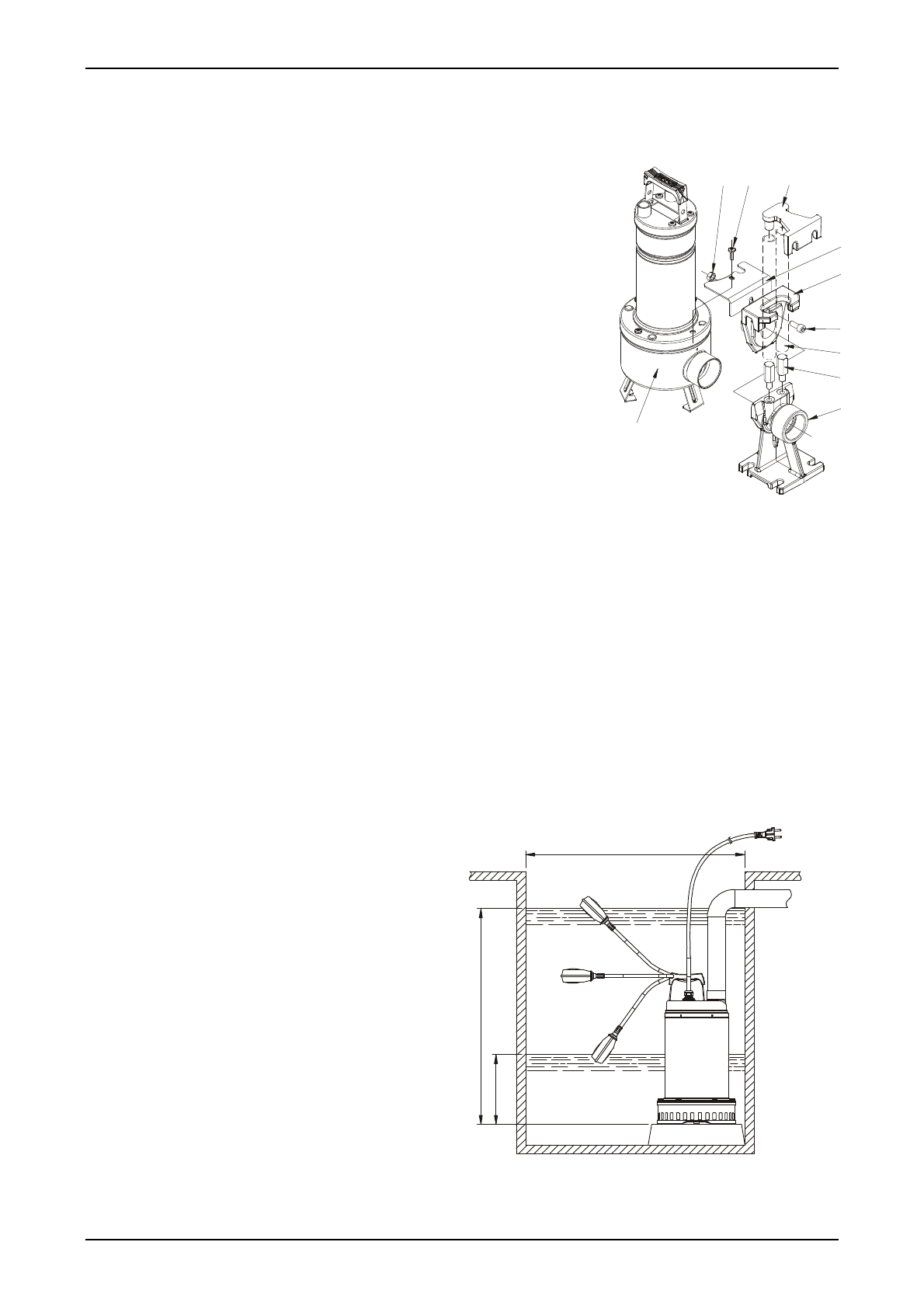

Para as instalações fixas aconselha-se a utilização do

dispositivo de elevação DSD2 (disponível por encomenda -

Fig.2

) para facilitar as operações de manutenção na

electrobomba. Inserido entre a boca de compressão da
electrobomba e a tubagem evita, nas operações de manutenção,
a desmontagem da tubagem de compressão.  O dispositivo
DSD2 é constituído por 8 detalhes, mais um não fornecido
(tubos de 3/4”):

A.

Estribo de fixação tubos

B.

Tubos de 3/4” (não fornecidos)

C.

Corrediça deslizante

D.

Colunas de guia do tubo

E.

Pé de apoio

F.

Parafuso TCEI M10X25

G.

Estribo de base

H.

Porca M10

I.

Parafuso flange

L.

Bomba

(Fig.2)

O pé de apoio deve ser posicionado no fundo e fixado com parafusos de ancoragem
oportunamente dimensionados.

O estribo de guia do tubo deve ser posicionado na parte alta do poço e inserido na extremidade
de dois tubos de ¾” (não fornecidos) que servem de escorregadoiro.

Os dois tubos ligam o estribo ao pé de apoio. Posicionar o estribo de base em contacto com o
filtro da bomba perto da boca de compressão, fixando-o com os dois parafusos previstos para o
bloqueio da tampa do filtro.

Retirar o parafuso superior da flange do lado da compressão ( I )
Montar o estribo anti-rotação ( G )
Voltar a montar o parafuso ( I )
Extrair a corrediça do pé de acoplamento e ligá-la com a boca de compressão da bomba.
Utilizando o parafuso ( F ) e a porca ( H ) fixar a corrediça à bomba como indicado na figura.
Voltar a posicionar o conjunto corrediça/bomba no pé

(Fig.2)

.

INSTALAÇÃO

DRENAG 1000-1200

1.

Ligar o tubo/tubo flexível de compressão

directamente à boca da bomba. Se a
bomba for utilizada em instalações fixas,
é aconselhável ligá-la ao tubo por meio
de uma união, para facilitar a
desmontagem e a sucessiva instalação.
Utilizando um tubo flexível, aplicar na
boca da bomba um adaptador roscado.
Equipar a rosca com material adequado
para garantir uma estanquicidade efectiva
(fita de teflon ou material parecido).

(Fig.3)

2.

Para a versão provida de interruptor de bóia, verificar que esta se possa mover livremente (VER

O PARÁGRAFO: REGULAÇÃO DO INTERRUPTOR DE BÓIA). Prever poços de alojamento
com as

dimensões mínimas

 indicadas na

Fig.3

 O poço também deverá ser sempre

H

I

A

G

C

F

B

D

E

L

600x600

O

N

OF

F
