NEDERLANDS

35

4.

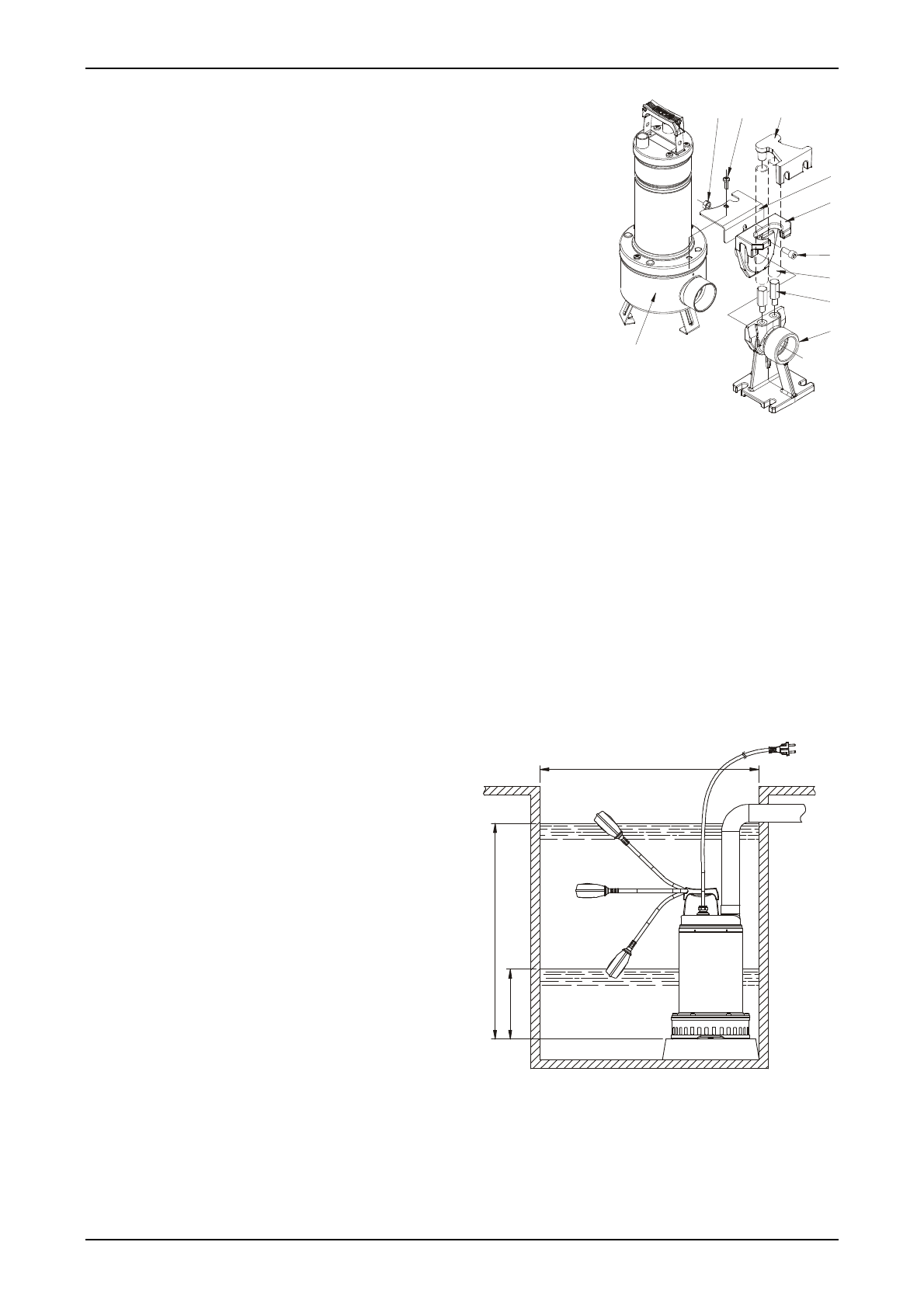

Voor de vaste installaties raadt men het gebruik van het DSD2

tilmechanisme aan (op bestelling beschikbaar -

Afb.2

) om de

onderhoudswerkzaamheden op de electropomp te
vergemakkelijken. Ingebouwd tussen de afvoeropening van de
electropomp en de leiding wordt de demontage van de
afvoerleiding tijdens de onderhoudswerkzaamheden vermeden.
Het DSD2 mechanisme bestaat uit 8 onderdelen, plus één, dat niet
geleverd wordt (buizen van 3/4"):

A.

Buisbevestigingsstang

B.

Buizen van 3/4" (niet geleverd)

C.

Glijslede

D.

Paaltjes leidingbaan

E.

Steunvoet

F.

TCEI M10X25 schroef

G.

Basisbeugel

H.

Moer M10

I.

   Schroef flens pomp

L.

Pomp

(Afb. 2)

De steunvoet moet onder in de bak geplaatst worden en met expansieschroeven van de juiste
afmetingen bevestigd worden. De buisburstiguigsstarg wordt op het hoge deel van de put geplaatst en
in de uiteinden van twee buizen van 3/4”  (niet geleverd) geschoven worden, die als glijbaan dienen.
De twee buizen verbinden de stang met de steunvoet. De basisbeugel in de buurt van de afvoermond
togrn het pompfilter aan plaatsen door deze vast te zetten met de twee schroeven, die bedoeld zijn om
het filterdeksel te blokkeren.
Verwijder de bovenste schroef van de flens aan perszijde ( I ).
Assembleer de antirotatie-beugel ( G ). Plaats de schroef ( I ) terug.
Trek de slede van de verbindingsvoet en verbind hem met de persopening van de pomp.
Bevestig de slede met behulp van de schroef F en de moer H aan de pomp, zoals op de afbeelding is
aangegeven.
Plaats het samenstel slede/pomp terug op de voet

(Afb.2).

INSTALLATIE

DRENAG 1000-1200

1.

De buigzame sluitings buis direct op de pomp

mond sluitings verbinden. Indien de pomp
gebruikt wordt bij vaste installatie, is het aan te
raden deze aan de buizen te sluiten door middel
van een verbinding om demontage en het
opnieuw installeren te vergemakkelijken.

De bedrading  met bijpassende materiaal
nawerken om een gedegen houding te
garanderen (teflon plakstrip of dergelijken).

2.

Men moet zich ervan verzekeren,voor de versie

uitgerust met  knopdrijver , dat deze zich vrij
kan bewegen (ZIE HOOFDSTUK REGELING
KNOP DRIJVER). Een aantal behuizings
putjes zijn voorzien van

beperkte maten

 zoals

Afb.3

. Het putje zal altijd een afmeting moeten

hebben naargelang het aankomende water en
volgens pomp vermogen, zodat de motor niet
wordt overbelast. met het te vaak starten.

(Afb.3)

3.

Wanneer de pomp voor een vaste installatie met drijver is gebouwd, moet het altijd met een

houdings klep uitgerust worden binnen de draaibuis. Deze uitvoering is ook aan te raden in geval
van pompen die handmatige functioneren.

H

I

A

G

C

F

B

D

E

L

600x600

O

N

OF

F
