FRANÇAIS

11

4.

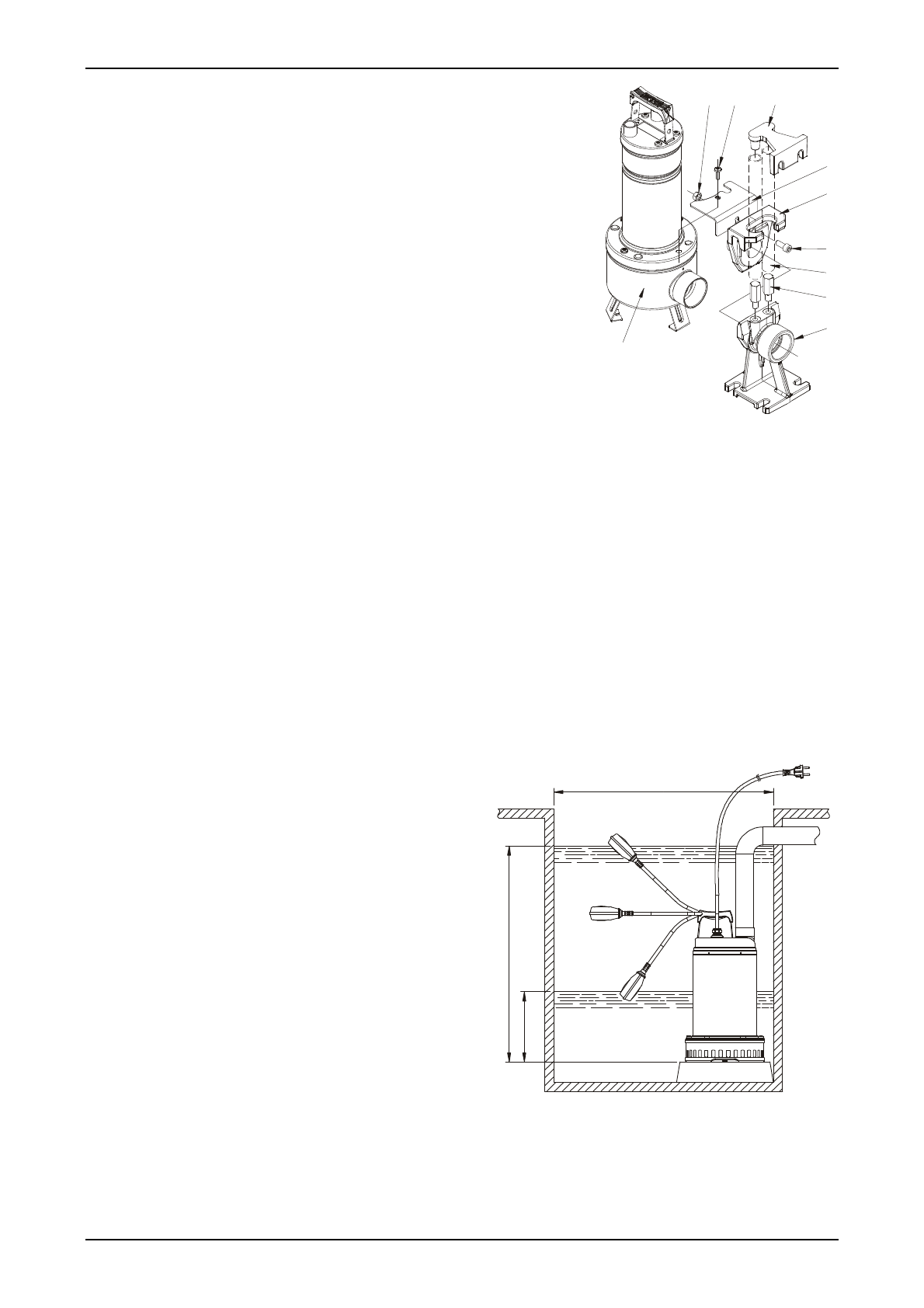

Pour les installations fixes nous conseillons l’utilisation d’un

dispositif de levage DSD2 (disponible sur demande -

Fig.2

) pour

faciliter les opérations de maintenance sur l’électropompe. Inséré
entre la bride de refoulement de l’électropompe et le tuyau, il
évite, dans les opérations de maintenance, de devoir démonter le
tuyau de refoulement.  Le dispositif  DSD2 est constitué de 8
composants plus un, non fourni (tuyaux de 3/4”):

A.

Bride de fixation des tuyaux

B.

Tuyaux de 3/4” (non fournis)

C.

Coulisseau

D.

Colonnettes guide-tuyaux

E.

Pied d’assise

F.

Vis à 6 pans creux M10X25

G.

Bride de base

H.

Écrou M10

I.

Vis bride pompe

L.

Pompe

(Fig.2)

Le pied d’assise doit être positionné dans le fond de la cuve et fixé avec des vis tamponnées
correctement dimensionnées. La bride de guidage du tuyau doit être positionnée sur la partie haute du
puisard et insérée à l’extrémité des deux tuyaux de 3/4” (non founis), qui servent de descente. Les
deux tuyaux relient la bride au pied d’assise. Positionner la bride de base en contact avec le filtre de
la pompe, à proximité de l’orifice de refoulement, en fixant avec deux vis prévues pour le blocage du
couvercle du filtre.
Enlever la vis supérieure de la bride côté refoulement ( I ).
Assembler la patte antirotation ( G ).
Remonter la vis ( I ).
Extraire la coulisse du pied d’accouplement et la raccorder à l’orifice de refoulemtent de la pompe.
En utilisant la vis F et l’écrou H, fixer la coulisse à la pompe comme l’indique la figure.
Remettre en place l’ensemble coulisse/pompe sur le pied (

Fig.2

).

INSTALLATION

DRENAG 1000-1200

1.

Raccorder le tuyau de refoulement rigide ou

flexible directement sur la bride de la pompe. Si la
pompe est utilisée en installations fixes, il est
conseillé de la relier à la tuyauterie par
l'intermédiaire d'un raccord pour en faciliter le
démontage et la réinstallation. Si on utilise un
tuyau flexible, appliquer sur la bride de la pompe
un raccord porte-tuyau fileté. Garnir le filet avec
du matériau approprié pour assurer l'étanchéité
(ruban en teflon ou similaire).

2.

Pour la version munie d'interrupteur à flotteur,

contrôler que celui-ci peut bouger librement
(VOIR PARAGRAPHE REGLAGE
INTERRUPTEUR A FLOTTEUR). Prévoir des
puisards ayant les

dimensions minimum

indiquées dans la

Fig.3

. Le puisard devra toujours

être dimensionné également en fonction de la
quantité d'eau en arrivée et du débit de la pompe
de manière à ne pas soumettre le moteur à un
nombre excessif de démarrages.

(Fig.3)

3.

Quand la pompe est prévue en installation fixe, avec flotteur, il faut toujours installer un clapet de

retenue dans le tuyau de refoulement. Cette exécution est conseillable également pour les pompes avec
fonctionnement manuel.

BRANCHEMENT ELECTRIQUE

H

I

A

G

C

F

B

D

E

L

600x600

O

N

OF

F
