DEUTSCH
27
4.

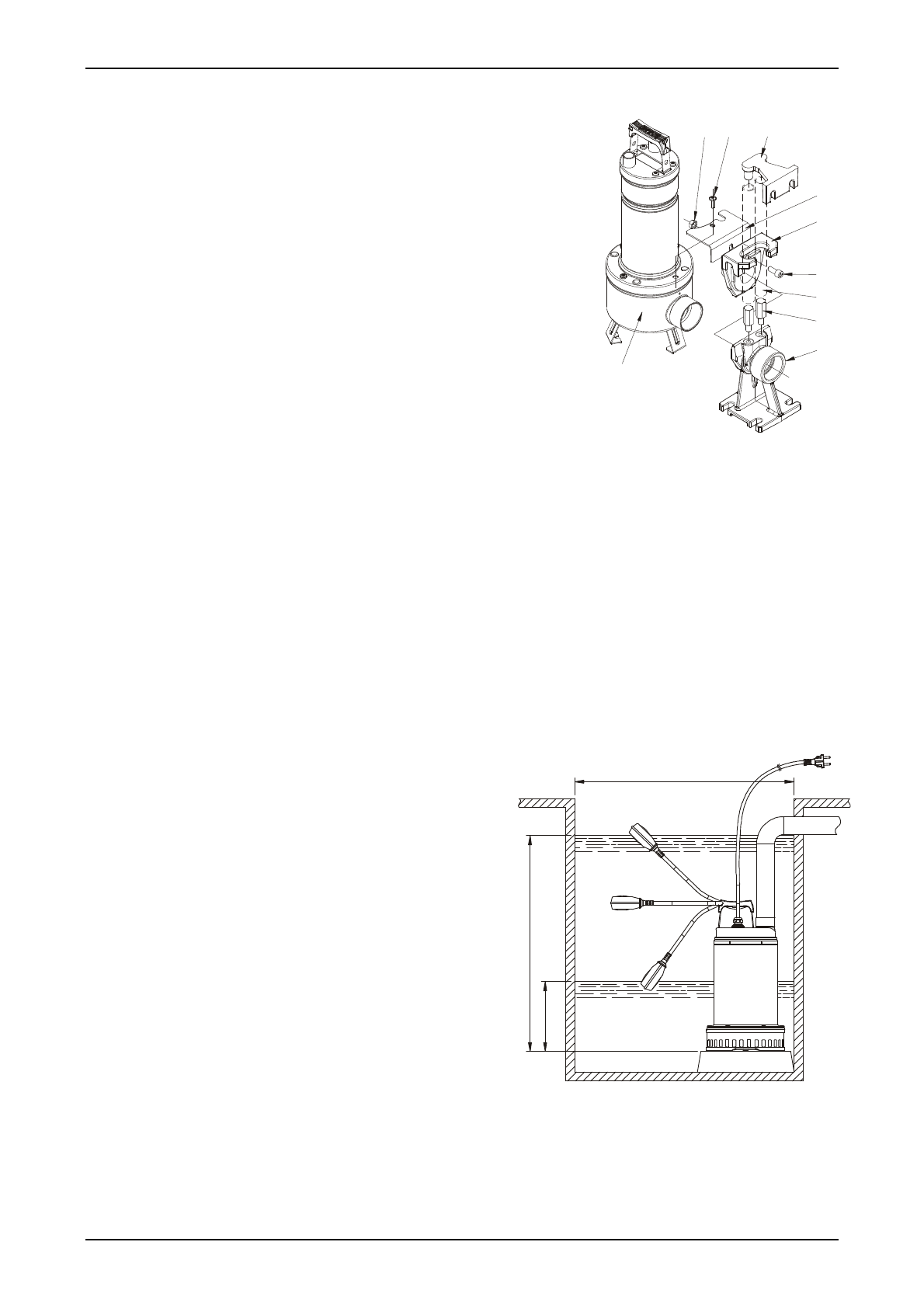

Für Festinstallationen empfiehlt sich die Anwendung einer
Hebevorrichtung DSD2 (auf Anfrage lieferbar -
Abb.2
), um
Wartungsarbeiten an der Elektropumpe zu erleichtern. Diese
Vorrichtung, die zwischen der Förderöffnung der
Elektropumpe und der Rohrleitung eingefügt wird, vermeidet
bei Wartungsarbeiten die Demontage der Förderrohrleitungen.
Die Vorrichtung DSD2 besteht aus 8 Einzelteilen plus einem
nicht in der Lieferung enthaltenen Teil (Rohre 3/4").
A.
Befestigungsbügel für Rohre
B.
Rohre 3/4" (nicht in der Lieferung enthalten)
C.
Gleitschlitten
D.
Säulen für Rohrführung
E.
Stützfuß
F.
Schraube TCEI M 10X25
G.
Basisbügel
H.
Mutter M10
I.
Schraube pumpenflansch
L.
Pumpe
(Abb.2)
Der Stützfuß wird auf dem Boden des Behälters positioniert und mit entsprechend zu
bemessenden Expansionsschrauben befestigt. Der Rohrführungsbügel wird am oberen Teil des
Schachts positioniert und am Ende von zwei Rohren 3/4” (nicht in der Lieferung enthalten), die
als Rutsche dienen, eingeführt. Die beiden Rohre verbinden den Bügel mit dem Stützfuß. Den
Basisbügel so in der nähe der Auslaßmündung ausrichten, daß er den Filter der Pumpe berührt,
und mit den beiden Schrauben für die Befestigung des Filterdeckels fixieren.
Die obere Schraube des Flanschs von der Seite des Auslasses ( I ) her ausbauen.
Die Drehsperre ( G ) einbauen. Die Schraube ( I ) wieder einschrauben.
Den Schlitten vom Kopplungsfuß ausbauen und mit der Auslassmündung der Pumpe verbinden.
Unter Verwendung der Schraube F und der Mutter H den Schlitten an der Pumpe befestigen, wie
in der Abbildung gezeigt.
Die Gruppe bestehend aus Schlitten/Pumpe wieder am Fuß positionieren
(Abb.2)
.
INSTALLATION
DRENAG 1000-1200
1.
Das Auslaßrohr oder den Schlauch direkt an der
Mündung der Pumpe anschließen. Wenn die
Pumpe fest installiert ist, sollte die Leitung
mittels eines Anschlußstückes angeschlossen
werden, damit das Auseinandernehmen und die
erneute Installation erleichtert wird. Wenn ein
Schlauch verwendet wird, an der
Pumpenmündung einen Gewinde-
Schlauchhalter befestigen.
Das Gewinde mit geeignetem Material
abdichten (Teflonband oder ähnliches), damit
die effektive Dichtigkeit gesichert wird.
(Abb.3)
2.
Bei den Ausführungen mit Schwimmerschalter sicherstellen, daß dieser frei beweglich ist
(SIEHE ABSATZ EINSTELLEN DES SCHWIMMERSCHALTERS). Es müssen
Aufnahmeschächte mit den
Mindestabmessungen
der
Abb.3
vorgesehen werden. Die
Schachtgröße muß immer auch entsprechend der zulaufenden Wassermenge und der
H
I
A
G
C
F
B
D
E
L
600x600
O
N
OF
F
