2

Подсоединение

Bağlantlarn Yaplmas

9

<XR-A4900-RuTu>

Подсоединение динамиков

Этот прибор снабжен двумя передними динамиками.

Подсоединение передних динамиков

Динамики S-A4900 уже подсоединены к шнурам
динамиков; Вам остается только подсоединить их к
главному модулю. Подсоедините белый шнур
динамиков к черному терминалу, а серый к серому
терминалу.

Примечание:

 удостовертесь, что голые провода

динамиков не касаются друг друга, или не
соприкасаются с другими металлическими частями,
при включенном модуле.

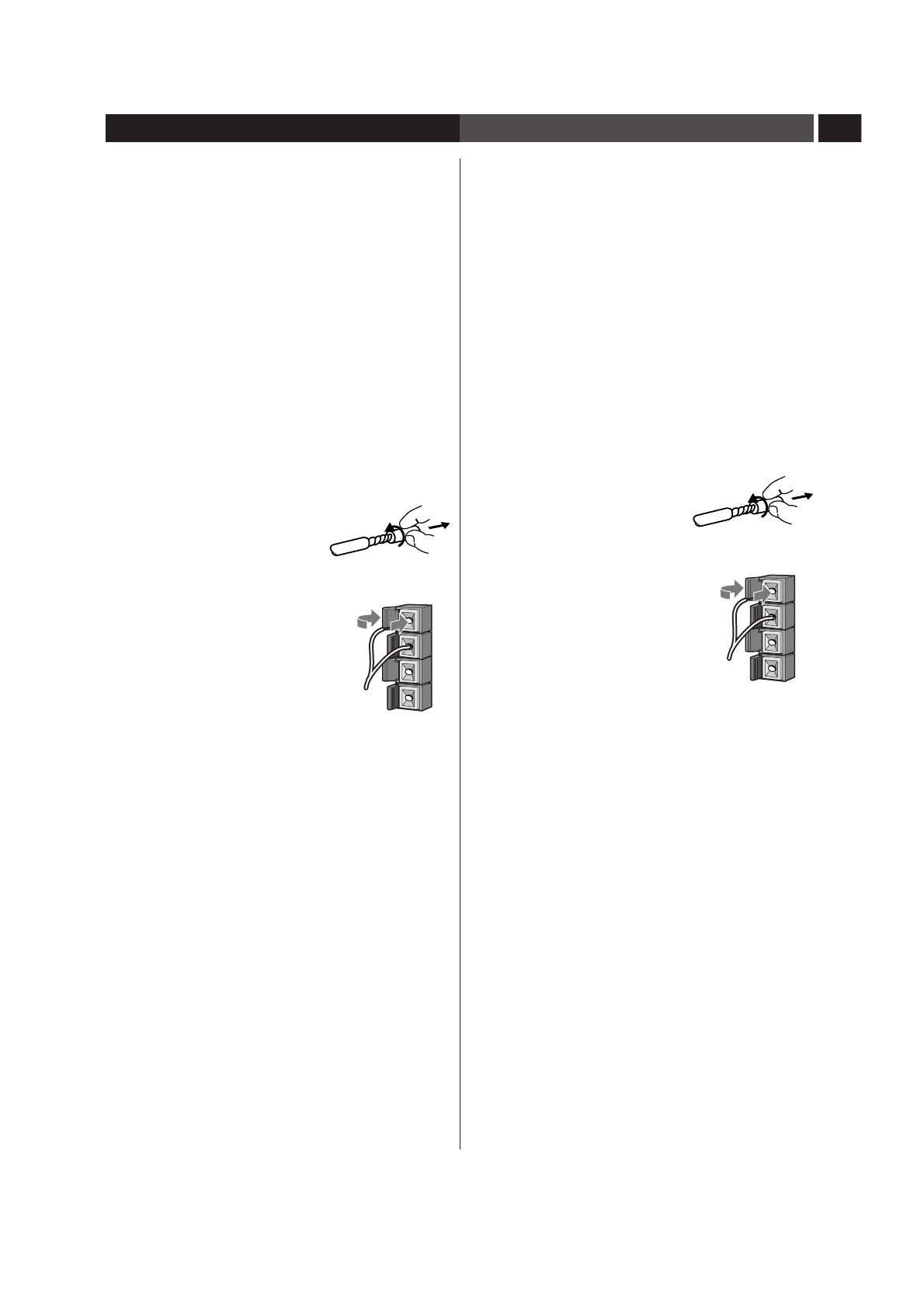

Подсоединение шнуров динамиков к терминалу:

1

Снимите защитные покрытия на концах каждого
шнура, затем скрутите оголенные провода вместе.

2

Нажмите клапан, чтобы
открыть, затем вставить
скрученный провод полностью
в терминал.

3

Отпустите клапан, чтобы
обезопасить шнур динамика.

Hoparlörlerin bağlanmas

Sistemin iki adet ön hoparlörü vardr.

Ön hoparlörlerin bağlanmas

S-A4900 hoparlörleri, hoparlör kordonu eklenmiş olarak
gelmiştir; tek yapmanz gereken bunlar ana üniteye
bağlamaktr. Kordonun beyaz yarsn ana ünitenin siyah
terminale, gri yarsn da krmz terminale bağlaynz.

Uyar:

 Açk hoparlör kordonlarnn birbirine

dokunmadğndan, ya da cihaz açldktan sonra başka bir
metal parça ile temas etmediğinden emin olunuz.

Bir hoparlör kordonunu bir terminale bağlamak için:

1

Her kordonun ucunda bulunan koruma kapaklarn
büküp koparnz, sonra da açkta bulunan tel
demetlerini birbiri etrafna sarp dolaynz.

2

Çknty açmak için parmağnzla
bastrnz, sonra da sarlmş olan
teli terminalin içine iyice
yerleştiriniz.

3

Hoparlör kordonunu korumaya
almak üzere çknty serbest brakp
kapatnz.
