Начало Работы

Ру

сс

кий

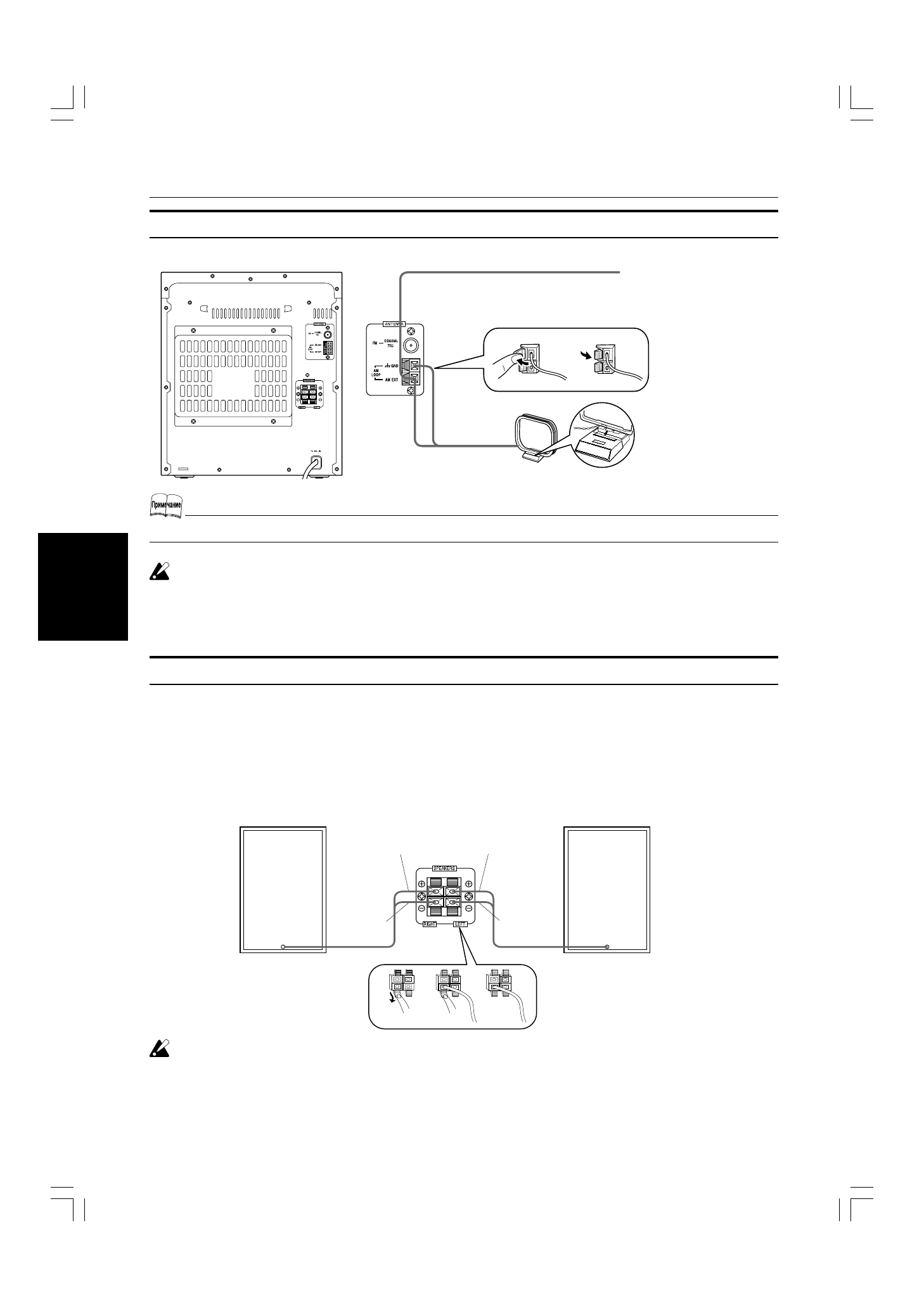

Подсоединение колонок

Подключите правую колонку к ПРАВОМУ и левую колонку к ЛЕВОМУ терминалу. Обратные стороны колонок помечены “Right” /“Left” (правая/
левая).
1. Откройте каждый терминал, чтобы подсоединить провода колонок.
2. Подсоедините провода колонок к клеммам колонок прибора.

Подсоедините серый провод (+) и серый провод с черной полоской (–) правой колонки к красной (+) и черной (–) клеммам, обозначенным
на системе RIGHT (ПРАВЫЙ).
Подсоедините серый провод (+) и серый провод с черной полоской (–) левой колонки к красной (+) и черной (–) клеммам, обозначенным
на системе LEFT (ЛЕВЫЙ).

3. Закройте все разъемы.

ВНИМАНИЕ:

• У  телевизора, расположенного рядом с колонками, может исказиться цветное изображение. Если это

произойдет, поставьте колонки в отдалении от телевизора.

• Пользуйтесь только колонками с правильным импендансом. Правильный импенданс указан на задней

панели.

Правая сторона (сзади)

Левая сторона (сзади)

Подсоединение Антенны АМ  (MW)

Задняя панель прибора

• Даже если Вы подсоединяете внешнюю антенну АМ (MW), оставьте внутреннюю антенну АМ (MW) подсоединенной.

ВНИМАНИЕ:

• Чтобы избежать помех, расположите антенну в удалении от Системы, соединительного шнура и сетевого

шнура.

Проводковая антенна АМ (MW) (не входит в комплект поставки)

Если прием плохой, подсоедините внешнюю антенну.

Рамочная антенна АМ (MW)

(Входит в комплект поставки)

Поворачивайте рамку, пока не

добьетесь наилучшего приема.

Подсоедините рамочную антенну АМ (MW) к ее основанию,

плотно установив ее выступы в отверстия на основании.

Серый

Серый

Серый с

черной

полоской

Серый с

черной

полоской
