11

Подключение переносного аудио
устройства

• При использовании соединения QP Link (Quick

Portable Link) к данному модулю можно легко
подключить какое-либо переносное
аудиоустройство. Для получения подробной
информации см. стр. 37.

• Если внешнее устройство не оборудовано аудио

выходом мини-стерео, воспользуйтесь
переходником для подключения разъема мини-
стерео к соответствующему разъему аудио
выхода.

ПРЕДУПРЕЖДЕНИЕ

Подключите основной модуль
непосредственно к телевизору (или
монитору), минуя видеомагнитофон. В
противном случае, может произойти
искажение изображения во время
воспроизведения.

Кроме того, при подключении основного
модуля к телевизору со встроенным
видеомагнитофоном во время
воспроизведения может наблюдаться
искажение изображения.

Вы можете наслаждаться изображением более
высокого качества, воспользовавшись следующим
типом кабеля вместо прилагаемого видеокабеля.

Подключение с помощью кабеля
S-Video

Подключение с помощью
компонентного видеокабеля

Вы сможете наслаждаться более высоким
качеством изображения, чем при использовании
кабеля S-Video.

ПРЕДУПРЕЖДЕНИЕ

Используйте кабель S-Video или
компонентный видеокабель. При
использовании обоих кабелей изображение
может отображаться неправильно.

ПРИМЕЧАНИЕ

• Чтобы наслаждаться изображением в формате

прогрессивного сканирования (стр. 26),
необходимо, чтобы телевизор имел видеовход,
поддерживающий прогрессивную развертку.

• Если компонентные видеовходы на телевизоре

относятся к типу BNC, необходимо
использовать переходник для штекера (не
прилагается).

• После того, как все соединения будут

установлены, подключите шнур питания.

• Загорится индикатор режима ожидания

STANDBY (на передней панели).

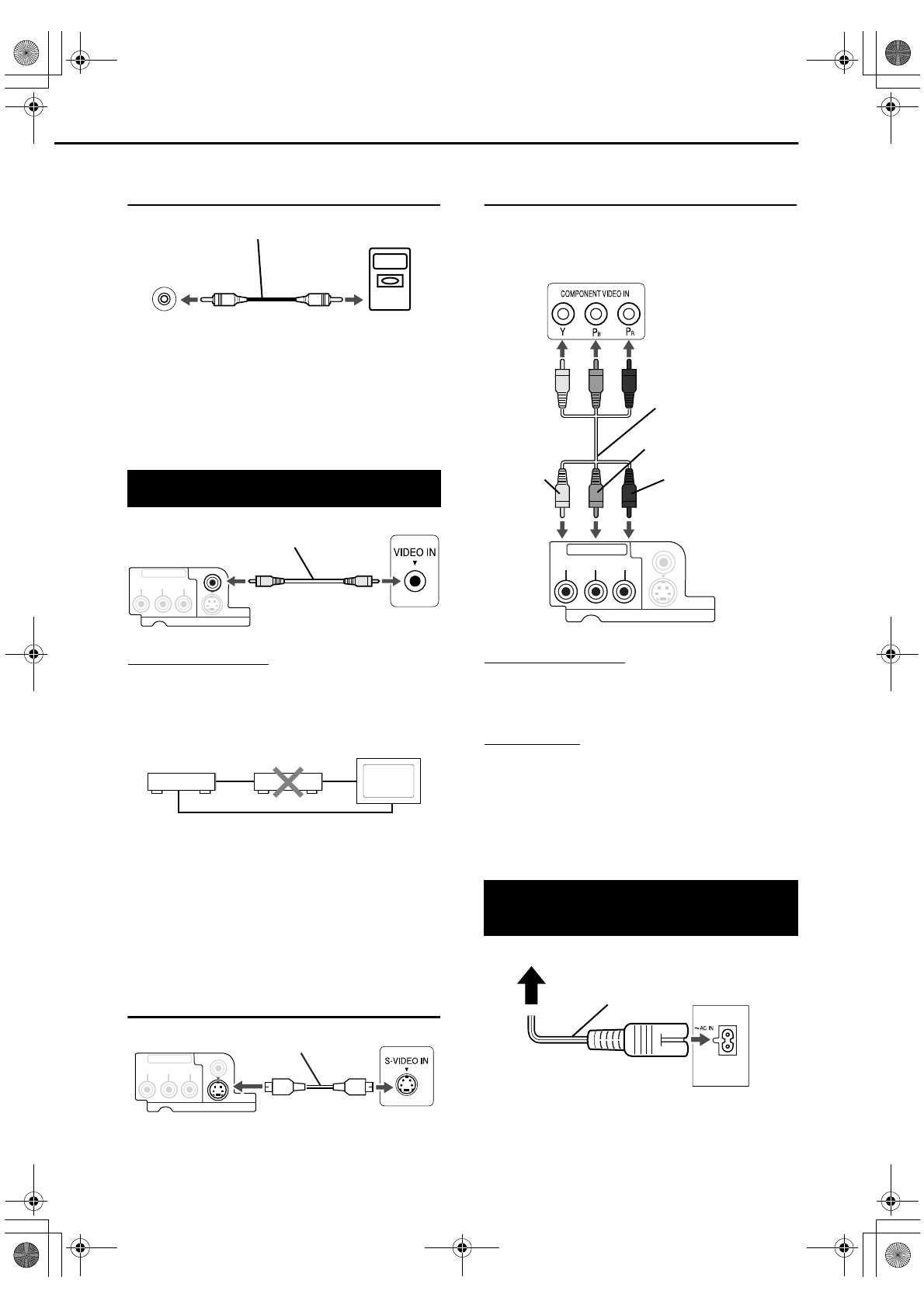

Подключение к телевизору

AUX 1

Разъем для кабеля мини-
стерео (не прилагается)

В откидной крышке
передней панели

Переносное
аудио
устройство

VIDEO

S-VIDEO

COMPONENT

Y

P

B

P

R

VIDEO  OUT

Tелевизор

Прилагаемый композитный
видеокабель

Основной модуль

Основной
модуль

Прямое подключение

Телевизор
(или
монитор)

VIDEO

S-VIDEO

COMPONENT

Y

P

B

P

R

VIDEO  OUT

Tелевизор

Основной модуль

Кабель S-Video
(не прилагается)

Подключение шнура

электропитания

VIDEO

S-VIDEO

COMPONENT

Y

P

B

P

R

VIDEO  OUT

Компонентный
видеокабель
(не прилагается)

Основной модуль

Синий

Красный

Зеленый

Tелевизор

Электрическая розетка

Прилагаемый шнур
электропитания

Основной модуль

Перед началом эксплуатации
