10

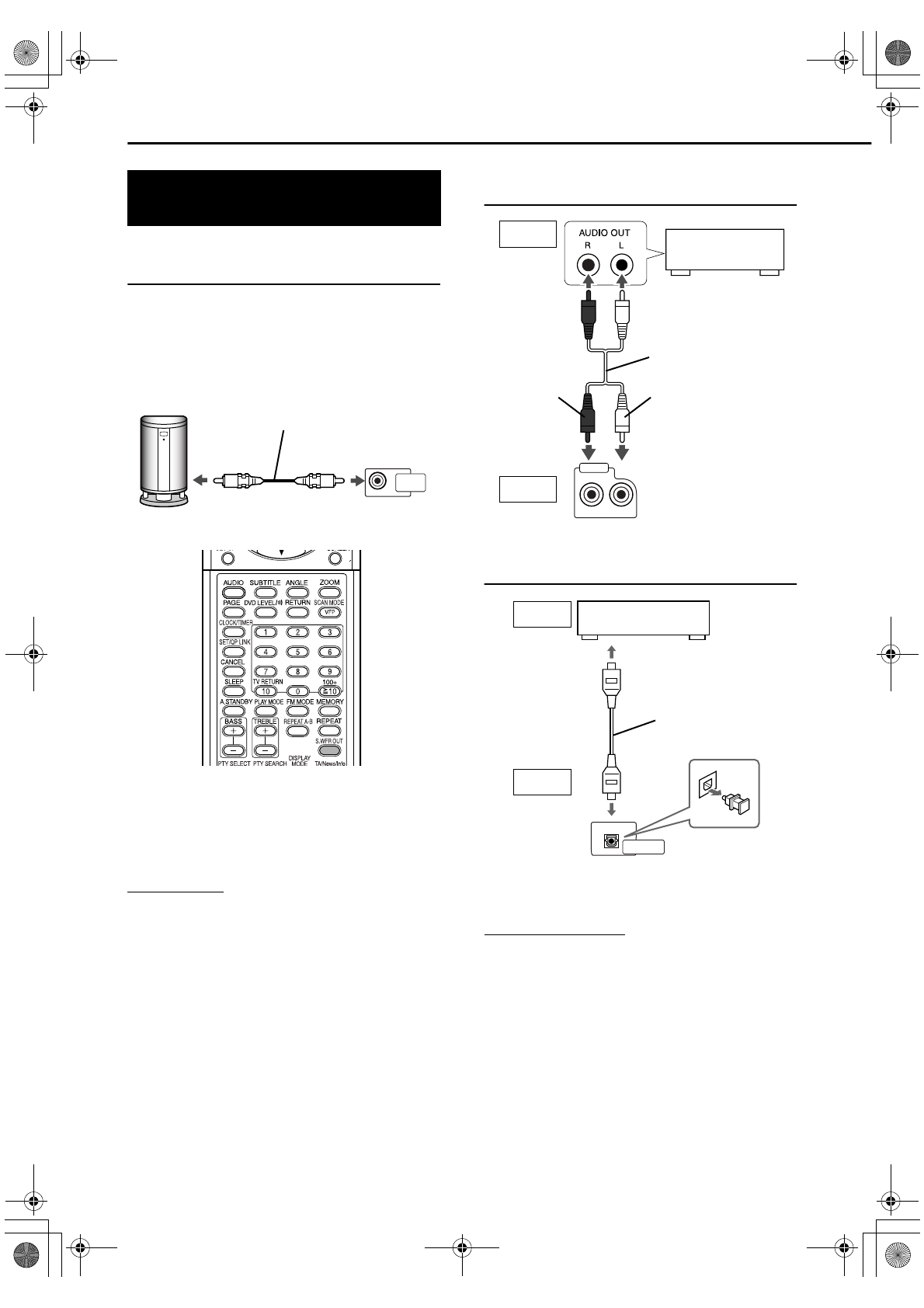

На данной странице приводятся инструкции по
подключению других устройств к основному модулю.

Подключение сабвуфера

Если вы хотите слышать звук из сабвуфера,
нажмите кнопку

S.WFR OUT

 на пульте ДУ, чтобы в

окне отображения основного модуля отобразилась
надпись “SUBWOOFER”. Каждый раз при нажатии
кнопки надпись на экране последовательно
переключается с “SUBWOOFER” на “OFF”.

ПРИМЕЧАНИЕ

При выборе “SUBWOOFER” низкие частоты
левой и правой колонки автоматически
понижаются, и низкие частоты начинают
поступать преимущественно из сабвуфера.

Подключение других аудио
устройств

Подключение цифрового
устройства

Цифровые аудио сигналы могут воспроизводиться
данной системой только в случае выбора в качестве
источника DVD/CD.

ПРЕДУПРЕЖДЕНИЕ

• Для получения более подробной

информации о выходных сигналах см. стр.
30.

• При подключении основного модуля к

оборудованию с функцией декодера Dolby
Digital значение параметра “СЖАТИЕ ДИН.
ДИАПАЗОНА” в меню “АУДИО” (стр. 30) будет
недействительно в отношении звука с
цифрового аудио выхода основного модуля.

Подключение других

устройств

SUB-

WOOFER

OUT

С помощью усилителя со встроенным
сабвуфером (не прилагается) вы можете
наслаждаться большей динамикой звучания
нижних частот.
Более подробную информацию см. в
руководстве сабвуфера.

Аудиокабель (не прилагается)
(Если к сабуферу со встроенным
усилителем прилагается аудиокабель,
можно использовать этот кабель.)

Аудиокабель сабуфера со
встроенным усилителем
(не прилагается)

Основной
модуль

R

L

AUX 2

Основной модуль

Выход

Вход

Другое аудио
устройство

Аудиокабель
(не прилагается)

Белый

Красный

PCM/
STREAM

DVD OPTICAL

DIGITAL OUT

Выход

Оптический цифровой
кабель
(не прилагается)

Цифровое устройство
(устройство для записи
мини-дисков и т.д.)

К разъему цифрового входа

Вход

Основной модуль

– Не включайте питание до тех пор, пока все провода не будут
подключены –

Подключение (продолжение)
