12

Начало работы

ПРЕДОСТЕРЕЖЕНИЕ

• Подробное описание выводимых сигналов

приведено на страница 36.

• Если основное устройство подключено к

оборудованию с функцией декодера Dolby
Digital, настройка “

СЖАТИЕ

ДИН

.

ДИАПАЗОНА

” параметра “ЗВУК”

(

A

страница 36) для звука,

воспроизводимого с цифрового
аудиовыхода основного устройства, будет
неактивна.

• Вы можете выводить аудио сигнал с

разъема

DIGITAL OUT

, когда в качестве

источника выбран загруженный диск.

• Нажатие

SURROUND MODE

 во время

вывода аудио сигнала с разъема

DIGITAL

OUT

 может привести к прерыванию выхода

звука.

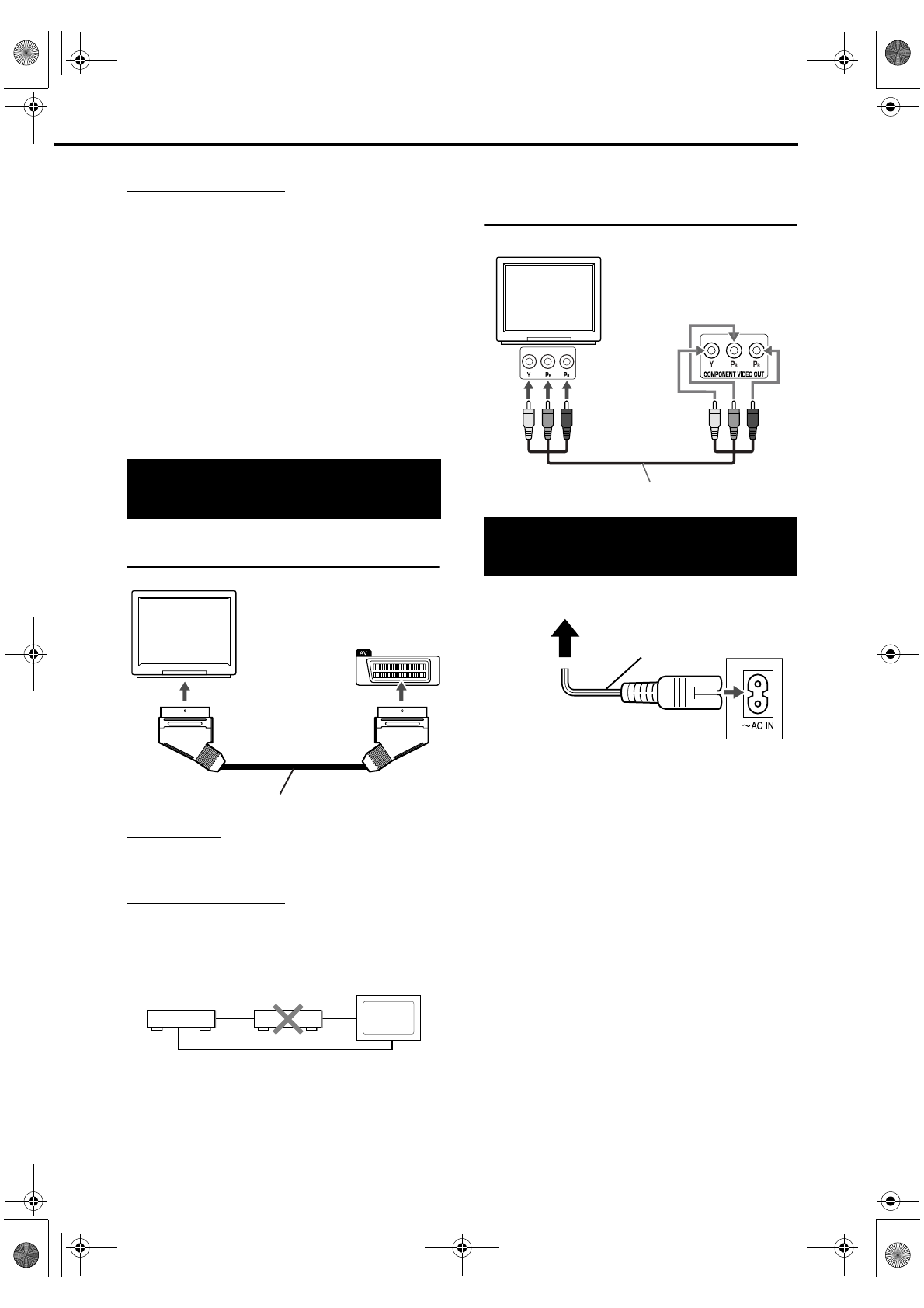

Подключение телевизора к
выходу AV

ПРИМЕЧАНИЕ

• Через выход AV (SCART) аудиосигнал не

подается.

ПРЕДОСТЕРЕЖЕНИЕ

Подключите основное устройство
непосредственно к телевизору (или
монитору), минуя видеомагнитофон.
В противном случае при воспроизведении
изображение может искажаться.

Кроме того, при подключении основного
устройства к телевизору со встроенным
видеомагнитофоном качество изображения
может ухудшаться.

Подсоединение телевизора с
разъемами COMPONENT VIDEO
OUT

• Подключайте кабель питания только после

подключения всех остальных кабелей.

• Индикатор STANDBY (на передней панели)

загорится.

Подключение к
телевизору

Телевизор

К разъему SCART

Основное
устройство

Кабель SCART (продается отдельно)

Основное

устройство

Прямое соединение

Телевизор
(или
монитор)

Подключение кабеля
питания

Телевизор

К компонентным
разъемам

Основной блок

(вид сзади)

Компонентный видео кабель (не поставляется)

Розетка переменного тока

Поставляемый
кабель питания

Основное
устройство
