9

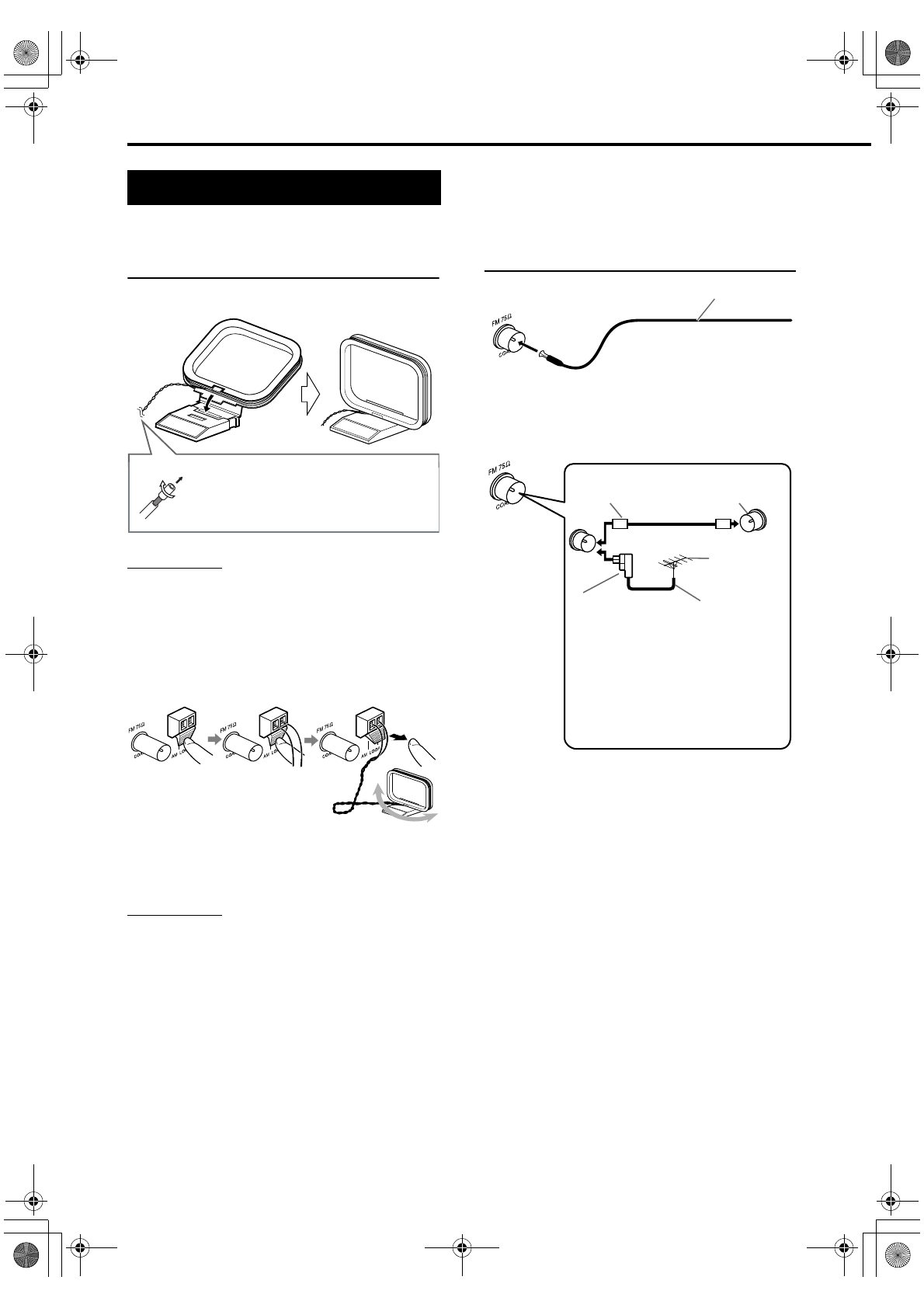

Подключение антенн

Подключение рамочной антенны
диапазона AM (входит в комплект
поставки)

Установка рамочной антенны AM.

ПРИМЕЧАНИЕ

• Кабель рамочной антенны АМ-волн должен

быть обмотан вокруг рамки рамочной антенны
АМ-волн; в противном случае эффективность и
чувствительность рамочной антенны АМ-волн
может снижаться.

Подсоединение рамочной антенны AM

Поворачивайте рамочную антенну AM для
нахождения наилучшего положения
радиоприема.

ПРИМЕЧАНИЕ

• Убедитесь, что провода антенны не касаются

никаких других разъемов. Это может привести
к плохому приему.

Если концы шнура антенны
закрыты изоляцией, скрутите и
удалите ее.

Основной блок (вид сзади)

Подключение антенны диапазона
FM (входит в комплект поставки)

Когда при использовании поставляемой
антенны FM или коммунальной антенны
радиоприем плохой

При использовании с данной системой
антенны, отличающейся от поставляемой,
относительно подробностей подсоединения
обращайтесь к руководствам по эксплуатации
антенны и конвертера.

При расположении антенн определите место
наилучшего радиоприема, прослушивая
реальную радиопрограмму (обращайтесь к
разделу “Прослушивание радиопередач” на
стр. 37).

Основной блок (вид сзади)

Антенна FM

Вытяните антенну FM в
положение наилучшего
радиоприема.

Основной блок (вид сзади)

Шнур антенны
(не поставляется)

Наружная
антенна FM

(

не

поставляется

)

Преобразователь
(не поставляется:
совместим с
300

C

/75

C

)

Коаксиаль-
ный кабель
(не поставляется)

В зависимости от условий
радиоприема может
использоваться фидерная антенна
FM ( не поставляется: совместима с
300

C

). В этом случае требуется

преобразователь (не поставляется).

или

Разъем
коммунальной
антенны

Подключение

– Не включайте питание до полного подключения –
