5.1 LIGAÇÃO HIDRÁULICA

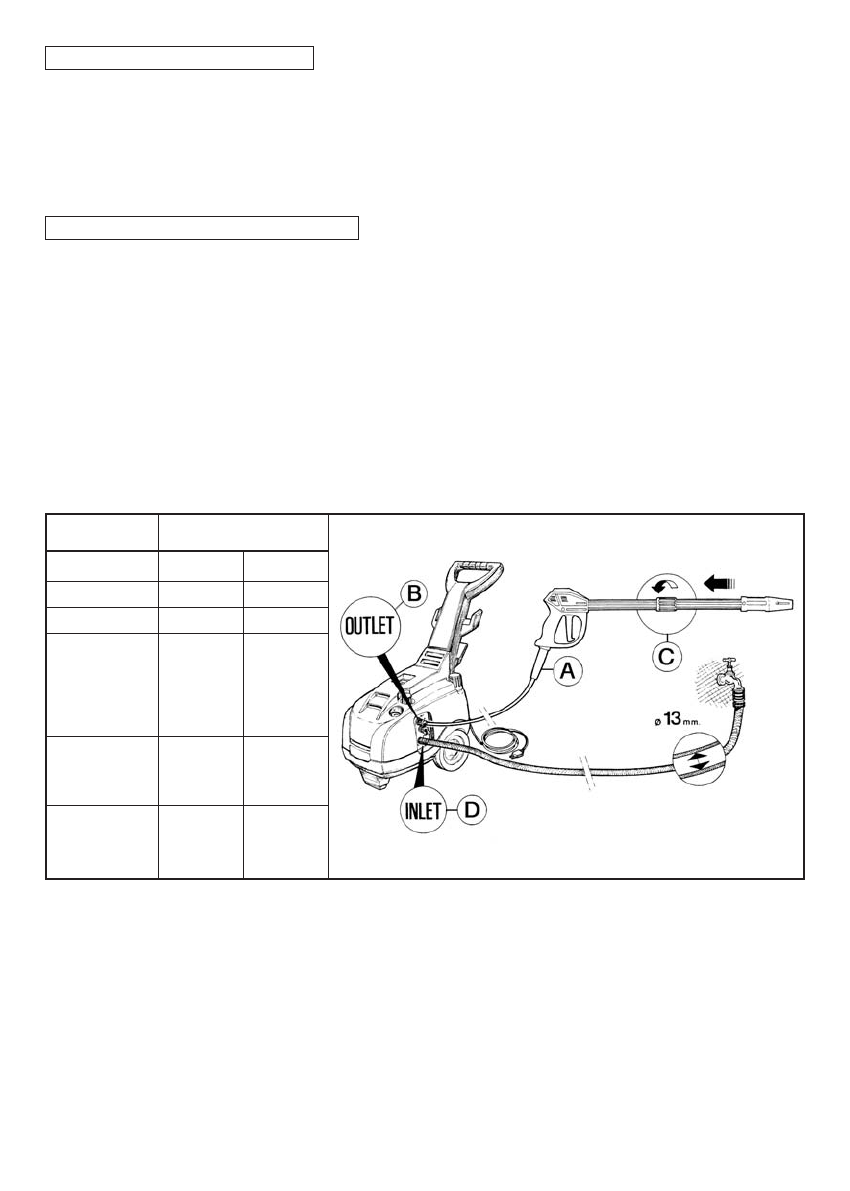

1 - Ligar o lanço de tubo de alta pressão com uma extremidade da Pistola automática (A) e
com a outra na união de saída “OUTLET” apertando a fundo o anel de fixação (B).

2 - Completar a montagem da lança montando a parte superior na parte fixa e apertando com
cuidado (C).

5.2 - LIGAÇÃO NA REDE HÍDRICA

1 - A temperatura máxima da água de alimentação não deve superar 60°C (140°F).
2 - Ligar  a mangueira de alimentação na união de entrada INLET (D) utilizando uma manguei-
ra reforçada (mNn. 15 bar/1,5 MPa/200 psi) com diâmetro interno não inferior a 13 mm (1/2”).
3 - Considerado que o caudal de água se reduz em função do comprimento da mangueira,
controlar que a quantidade de água que alimenta a máquina não seja inferior àquela indicada
na tabela a seguir.
4 - A máquina pode ser alimentada com uma pressão máxima de água igual a 10 bar, 1 MPa,
145 psi.

ATENÇÃO: A água de entrada para a alimentação na lavadora de alta pressão deve ser consi-
derada como não potável.

IMPORTANTE:

Certificar-se que a máquina seja alimentada com água limpa. O funcionamento a seco ou a ali-
mentação com água suja, com areia ou com produtos químicos corrosivos provoca graves
danos na própria máquina.

Se deseja alimentar a lavadora de alta pressão através de aspiração livre, basta imergir a extre-
midade do tubo de alimentação na água a aspirar. A máxima profundidade de aspiração con-
siderada como a distância em altura entre o espaço vazio da água e a bomba varia de 1 m a
3m (vêr a tabela características técnicas).

MODEL

L/min.

G.P.M. USA

SERIE T-TX

CAUDAL

REDE HÍDRICA

T 10-100
T 11-120

TX 10-130
TX 12-100
TX 12-140

TX 951

TX 14-120
TX 13-180

TX 956
TX 954

TX 15-150
TX 17-130

TX 957
TX 961

15

17

20

4

4.5

5.3

T 8-90

11

2.9

TX 955.6

13

3.4
