51

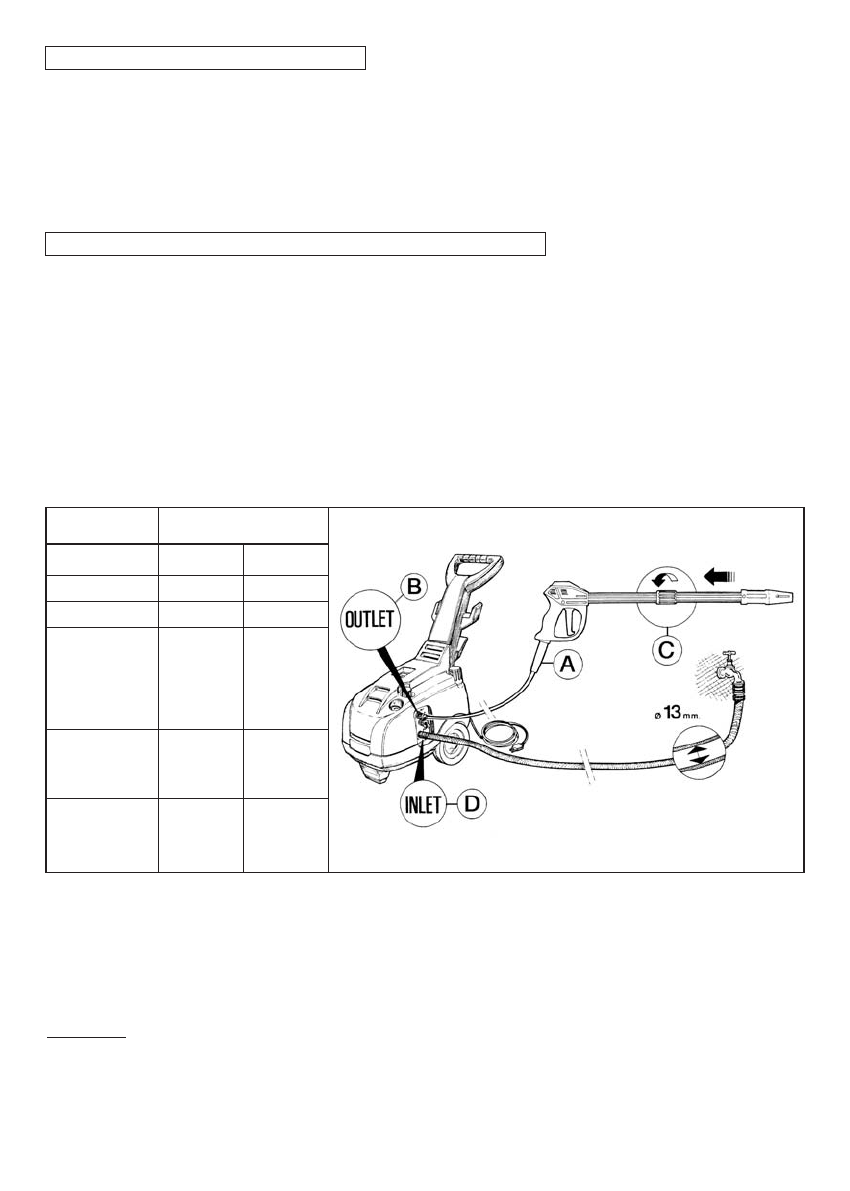

5.1 HYDRAULISCHER ANSCHLUß

1- Den Hochdruckschlauch an einem Ende an der Abschaltpistole (A) anschließen und am
anderen Ende am Hochdruck-Anschluß “OUTLET”, wobei die Überwurfmutter (B) ganz festzu-
ziehen ist.
2- Den Zusammenbau der Lanze vervollständigen, indem der obere Teil auf den Festteil zu
montieren und sorgfältig festzuziehen ist (C).

5.2 - ANSCHLUß AN DAS WASSERVERSORGUNGSNETZ

1- Die Höchsttemperatur des zugeführten Wassers darf 60°C (140°F) nicht überschreiten.
2 -   D e n   Wa s s e r s c h l a u c h   a n   d e n   E i n l a u f - A n s c h l u ß   I N L E T   ( D )   a n s c h l i e ß e n ;   d a z u   i s t   e i n
verstärkter Schlauch (mind. 15 bar/1,5 MPa/200psi) mit einem Innendurchmesser von nicht
weniger als 13 mm (1/2”) zu verwenden.
3- Vorausgesetzt, daß die Wasserfördermenge in Funktion der Schlauchlänge reduziert wird,
hat man sich davon zu vergewissern, daß die Wassermenge, die dem Gerät zugeführt wird,
nicht geringer ist als in der nachstehenden Tabelle vorgegeben.
4- Das Gerät darf mit einem Wasserdruck von maximal 10 bar, 1 MPa, 145 psi gespeist werden.

ACHTUNG: Das Versorgungswasser am Einlauf des Wasserreinigers ist nicht trinkbar.

WICHTIG

Vergewissern Sie sich, daß das Gerät mit sauberem Wasser versorgt wird. Der Gerätebetrieb
ohne Wasser bzw. die Versorgung mit schmutzigem, sandhaltigem oder korrodierende chemi-
sche Mittel enthaltendem Wasser führt dem Gerät schwere Schäden zu.

Wünscht man den Hochdruckreiniger frei ansaugend zu versorgen, ist es ausreichend das
Ende des Versorgungsrohrs in das Wasser zu tauchen, das angesaugt werden soll. Die maxi-
male Saugtiefe, die als Höhenabstand zwischen dem Wasserpegel und der Pumpe gemessen
wird, liegt zwischen 1m und 3m (siehe Tabelle der technischen Eigenschaften).

MODELL

L/min.

G.P.M. USA

SERIE T-TX

FÖRDERMENGE WASSER-

VERSORGUNGSNETZ

T 10-100
T 11-120

TX 10-130
TX 12-100
TX 12-140

TX 951

TX 14-120
TX 13-180

TX 956
TX 954

TX 15-150
TX 17-130

TX 957
TX 961

15

17

20

4

4.5

5.3

T 8-90

11

2.9

TX 955.6

13

3.4
