126

A

B

Accertarsi, prima dell'utilizzo della macchina, che la stessa sia
provvista di targhetta. In caso contrario non utilizzare la mac-
china ed avvertire immediatamente il rivenditore.
La targhetta di identificazione con le caratteristiche tecniche è
posizionata sul telaio.
Controllare che le caratteristiche di corrente alla presa (V/Hz)
siano quelle riportate sulla targhetta.

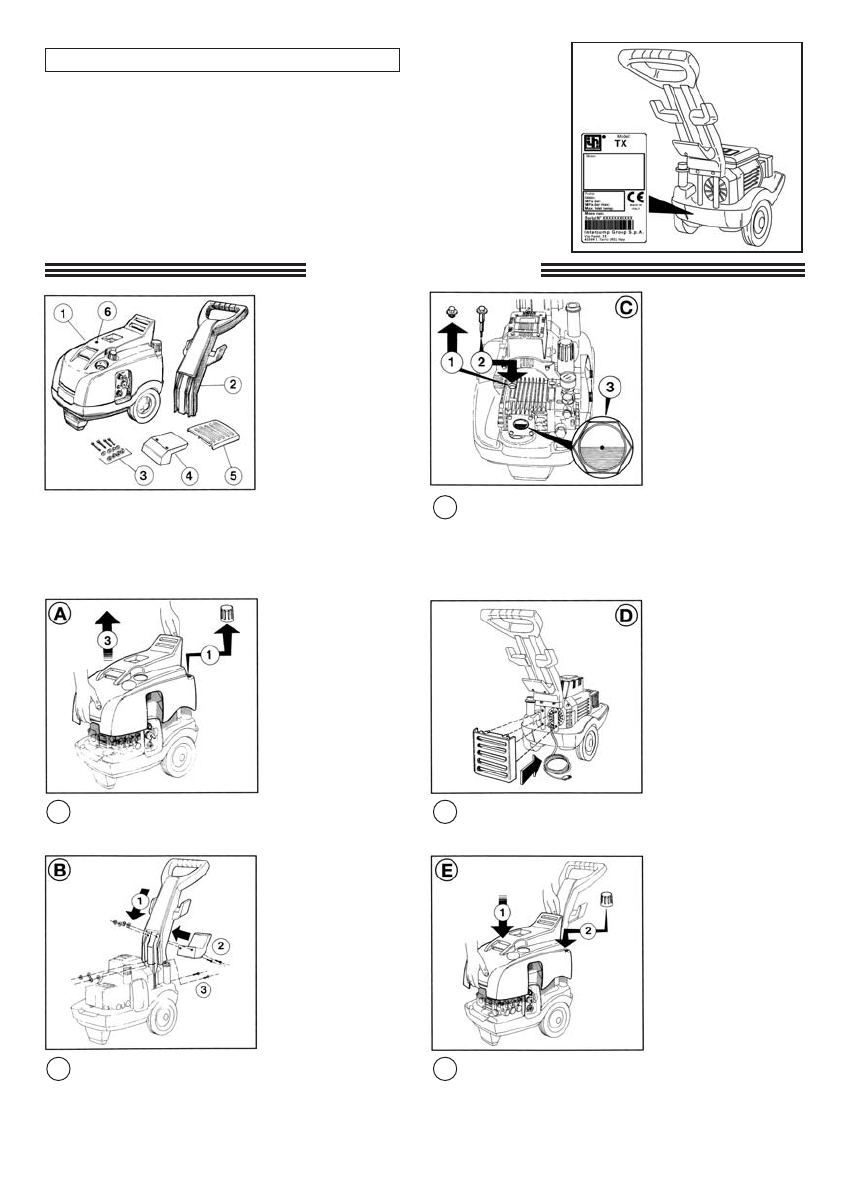

4.2 - TARGHETTA DI IDENTIFICAZIONE

5 - INSTALLAZIONE

햲

Corpo macchina

햳

Manico

햴

Kit viti + rondelle + dadi

햵

Gancio raccogli tubo

햶

Griglia di aerazione

햷

Pomolo fissaggio carenatura

햲

Sfilare il tappo del serbatoio detergente

햳

Svitare pomolo fissaggio carenatura

햴

Togliere la carenatura

C

Sostituire il tappo rosso di viaggio (Fig. 1) con il tappo
giallo e nero munito di astina per il controllo livello olio
(Fig. 2).
Verificare che il livello dell’olio sia a metà della spia
(Fig. 3).

D

Inserire la griglia di aerazione negli appositi fori e pre-
mere a fondo.

E

햲

Riposizionare la carenatura.

햳

Innestare il tappo del serbatoio detersivo.

햴

Serrare pomolo fissaggio carenatura.

햲

Inserire il manico nelle apposite guide.

햳

Fissare manico e gancio raccoglitubo alle guide uti-
lizzando le viti, dadi  e rondelle in dotazione.

햴

Fissare il manico nella parte bassa utilizzando le viti,
dadi e rondelle in dotazione.
