1-26

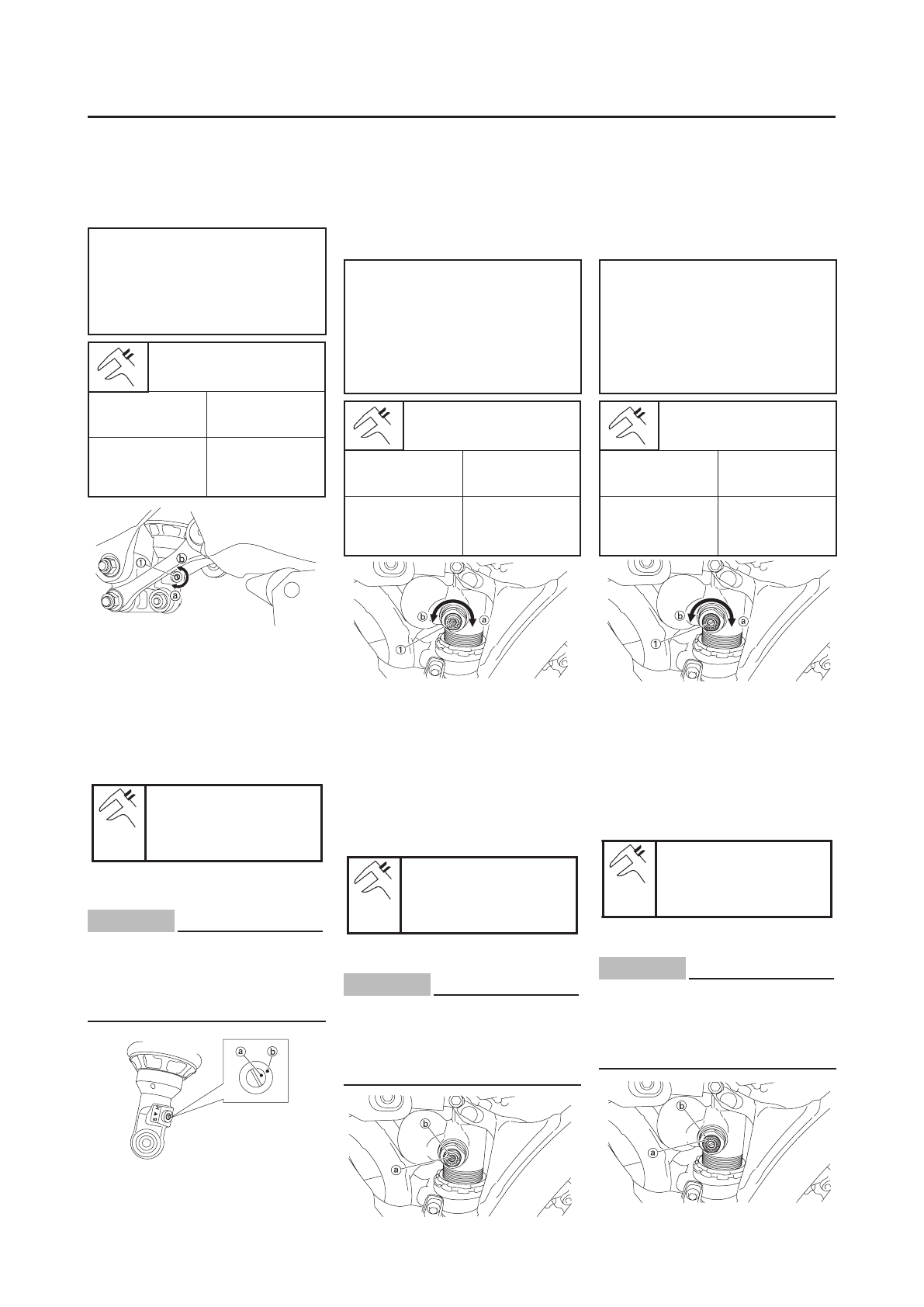

РЕГУЛИРОВКА

ДЕМПФИРУЮ-

ЩЕГО  УСИЛИЯ  ОТБОЯ  ЗАДНЕГО
АМОРТИЗАТОРА

1.  Отрегулируйте:

•

Демпфирующее усилие отбоя
Вращением регулятора 1.

Жестче  а

→

  Увеличить  демпфи-

рующее усилие отбоя. (Вкру-
чиванием регулятора 1).

Мягче  b

→

  Уменьшить  демпфи-

рующее  усилие  отбоя.  (Вы-
кручиванием регулятора 1).

Диапазон регулировки

Максимально

допустимая для

эксплуатации

Минимально

допустимая для

эксплуатации

В полностью

вкрученном

положении

Выкрутить на 30

щелчков (из мак-

симально жесткого

положения)

•

НОМИНАЛЬНОЕ  ПОЛОЖЕНИЕ  РЕ-
ГУЛИРОВКИ:
Это  положение,  находящееся  в
определенном  количестве  щелч-
ков  от  максимально  жесткого  по-
ложения. (В котором установочная
метка  а  на  регуляторе  совмеща-
ется  с  установочной  меткой  b  на
кронштейне).

Номинальное  положе-
ние регулировки:

около 14 щелчков
* около 16 щелчков

*Для всех стран, кроме США и Канады

ПРИМЕЧАНИЕ

Не  пытайтесь  закручивать  ме-
ханизм  регулировки  за  пределы
максимальных  или  минимальных
установок.  Регулятор  может  вый-
ти из строя.

РЕГУЛИРОВКА  МИНИМАЛЬНОГО
ДЕМПФИРУЮЩЕГО УСИЛИЯ СЖА-
ТИЯ ЗАДНЕГО АМОРТИЗАТОРА

1.  Отрегулируйте:

•

Минимальное  демпфирующее
усилие сжатия
Вращением регулятора 1.

Жестче  а

→

  Увеличить  мини-

мальное

демпфирующее

усилие сжатия. (Вкручивани-
ем регулятора 1).

Мягче  b

→

  Уменьшить  мини-

мальное

демпфирующее

усилие  сжатия.  (Выкручива-
нием регулятора 1).

Диапазон регулировки

Максимально

допустимая для

эксплуатации

Минимально

допустимая для

эксплуатации

В полностью

вкрученном

положении

Выкрутить на 20

щелчков (из мак-

симально жесткого

положения)

•

НОМИНАЛЬНОЕ  ПОЛОЖЕНИЕ  РЕ-
ГУЛИРОВКИ:
Это  положение,  находящееся  в
определенном  количестве  щелч-
ков  от  максимально  жесткого  по-
ложения. (В котором установочная
метка а на регуляторе совмещает-
ся с установочной меткой b на ре-
гуляторе  максимального  демпфи-
рующего усилия сжатия).

Номинальное  положе-
ние регулировки:

около 8 щелчков
* около 12 щелчков

*Для всех стран, кроме США и Канады

ПРИМЕЧАНИЕ

Не  пытайтесь  закручивать  ме-
ханизм  регулировки  за  пределы
максимальных  или  минимальных
установок.  Регулятор  может  вый-
ти из строя.

РЕГУЛИРОВКА  МАКСИМАЛЬНОГО
ДЕМПФИРУЮЩЕГО УСИЛИЯ СЖА-
ТИЯ ЗАДНЕГО АМОРТИЗАТОРА

1.  Отрегулируйте:

•

Максимальное  демпфирующее
усилие сжатия
Вращением регулятора 1.

Жестче  а

→

  Увеличить  макси-

мальное

демпфирующее

усилие сжатия. (Вкручивани-
ем регулятора 1).

Мягче  b

→

  Уменьшить  макси-

мальное

демпфирующее

усилие  сжатия.  (Выкручива-
нием регулятора 1).

Диапазон регулировки

Максимально

допустимая для

эксплуатации

Минимально

допустимая для

эксплуатации

В полностью

вкрученном

положении

Выкрутить на 2

поворота (из мак-

симально жесткого

положения)

•

НОМИНАЛЬНОЕ  ПОЛОЖЕНИЕ  РЕ-
ГУЛИРОВКИ:
Это  положение,  находящееся  в
определенном  количестве  пово-
ротов  от  максимально  жесткого
положения. (В котором установоч-
ная  метка  а  на  регуляторе  совме-
щается  с  установочной  меткой  b
на корпусе регулятора).

Номинальное

положе-

ние регулировки:

около 1 1/4  поворота
* около 1 1/2 поворота

*Для всех стран, кроме США и Канады

ПРИМЕЧАНИЕ

Не  пытайтесь  закручивать  ме-
ханизм  регулировки  за  пределы
максимальных  или  минимальных
установок.  Регулятор  может  вый-
ти из строя.
