1-21

с   Затяните контргайку.

Контргайка:

6 Нм

ПРЕДУПРЕЖДЕНИЕ

Затяните контргайку надлежащим
образом,  в  противном  случае  эф-
фективность  тормозной  системы
может снизиться.

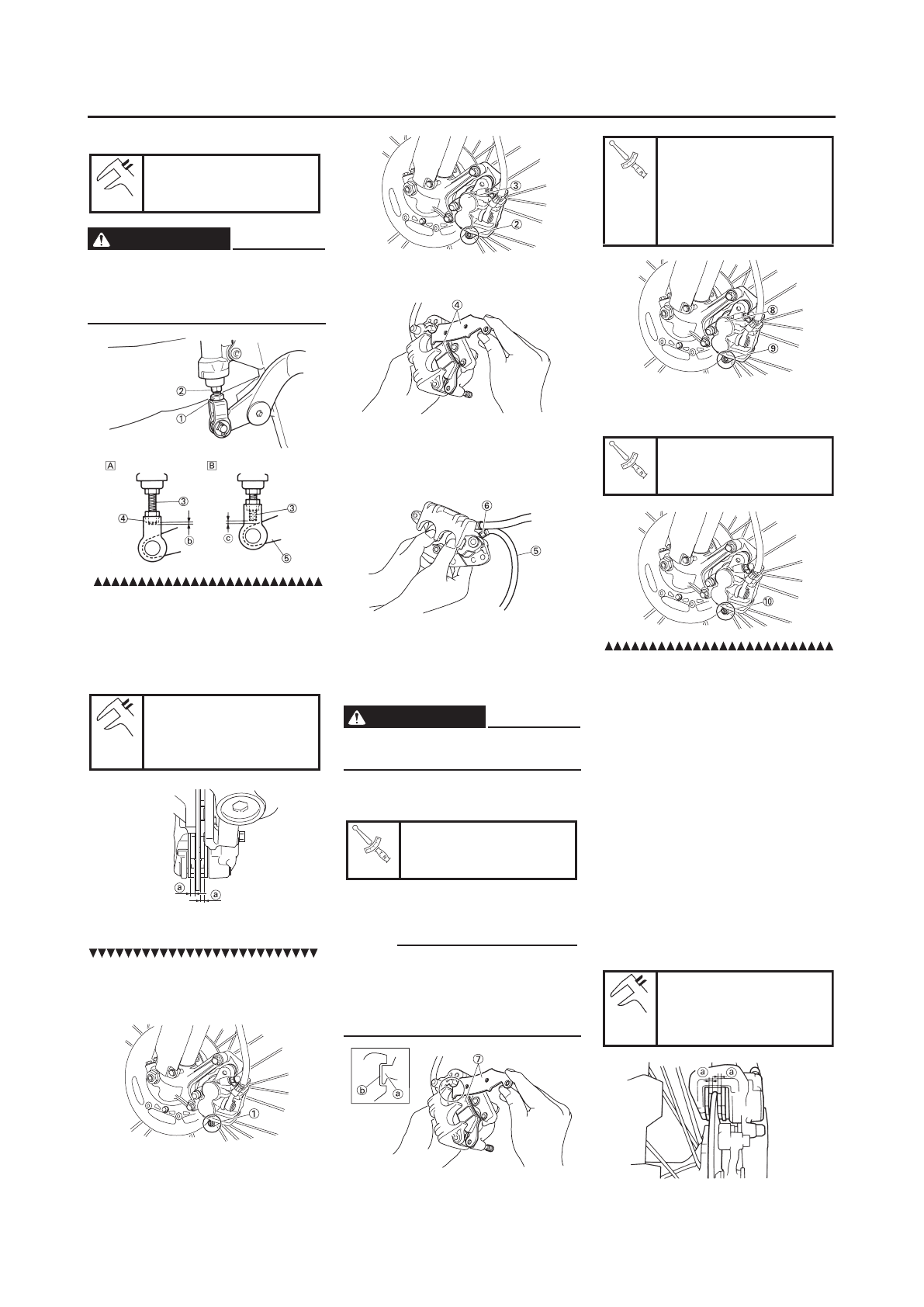

ОСМОТР  И  ЗАМЕНА  ПЕРЕДНИХ
ТОРМОЗНЫХ НАКЛАДОК

1.  Осмотр:

•

Толщина тормозной накладки а
Не  соответствует  штатной

→

Заменить весь комплект

Толщина  тормозной  на-
кладки: 4,4 мм
<Минимальная толщина >:

1,0 мм

2.  Заменить:

•

Тормозную накладку

Порядок  замены  тормозной  на-
кладки:

a  Снимите пробку штифта накладки 1

b   Ослабьте штифт накладки 3.
c    Извлеките  тормозную  скобу  3  из

передней вилки.

d  Снимите  штифт  накладки  и  тор-

мозные накладки 4.

e  Подсоедините  прозрачный  шланг

5  к  винту  стравливания  давления
6 и установите с его другого конца
подходящую емкость.

f  Открутите  винт  отверстия  для

стравливания воздуха и позвольте
поршню  тормозной  скобы  дойти
до упора.

ПРЕДУПРЕЖДЕНИЕ

Запрещается  повторно  использо-
вать слитую тормозную жидкость.

g  Надежно  затяните  винт  стравли-

вания давления.

Винт отверстия для
стравливания воздуха:

6 Нм

h  Установите  на  место  штифт  на-

кладки и тормозные накладки 7.

СОВЕТ:

•

Установите  тормозные  накладки
так, чтобы выступ а попадал в углу-
бление b тормозной скобы.

•

Временно  затяните  штифт  на-
кладки.

i  Установите на место тормозную ско-

бу 8 и затяните болты накладки 9.

Болт  (тормозная  ско-
ба):

28 Нм

Штифт накладки:

18 Нм

j  Установите на место пробку штиф-

та накладки 10.

Пробка штифта на-
кладки:

2 Нм

3.  Осмотр:

•

Уровень тормозной жидкости
См.  раздел  «ПРОВЕРКА  УРОВ-
НЯ ТОРМОЗНОЙ ЖИДКОСТИ».

4.  Проверить:

•

Функционирование рычага тор-
моза
Ощущение  мягкости  или  ват-
ности

→

Прокачать  тормозную

систему.
См.  раздел  «ПРОКАЧКА  ТОР-
МОЗОВ».

ОСМОТР  И  ЗАМЕНА  ЗАДНИХ  ТОР-
МОЗНЫХ НАКЛАДОК

1.   Осмотр:

•

Толщина тормозной накладки а
Не  соответствует  штатной

→

Заменить весь комплект.

Толщина  тормозной  на-
кладки: 6,4 мм
<Минимальная

толщи-

на>: 1,0 мм

ШАССИ
