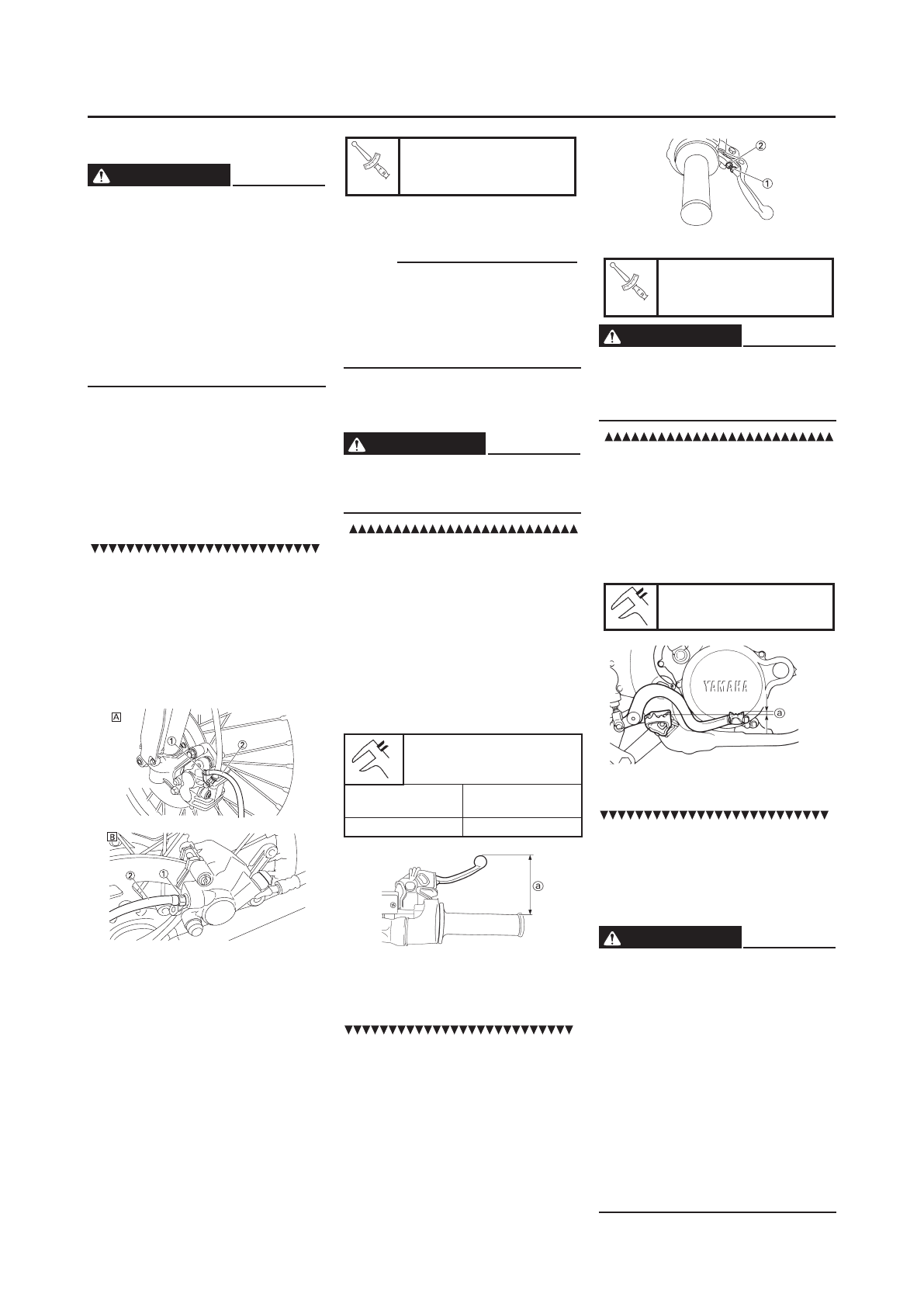

1-20

ШАССИ

ПРОКАЧКА ТОРМОЗОВ

ПРЕДУПРЕЖДЕНИЕ

Тормозная система подлежит про-
качке, если:

•

Система подвергалась разборке.

•

Снимался  или  отсоединялся
шланг системы.

•

Уровень  тормозной  жидкости
низкий.

•

Тормозная система неисправна.

Если  прокачка  системы  проведе-
на  ненадлежащим  образом,  су-
ществует опасность снижения эф-
фективности тормозной системы.

1.  Снять:

•

Крышка  главного  цилиндра
тормозной системы

•

Диафрагма

•

Поплавок  бачка  (передний  тор-
моз)

•

Защита (задний тормоз)

2.  Прокачать:

•

Тормозную жидкость

Порядок прокачки:

а.  Долейте  рекомендованную  тор-

мозную жидкость в бачок.

b.  Установите  диафрагму.  Не  проли-

вайте жидкость и не переполняйте
бачок.

с.  Плотно присоедините прозрачную

трубку 2 к отверстию для стравли-
вания воздуха 1 .

А.  Передний тормоз
В.  Задний тормоз

d.  Выведите  второй  конец  трубки  в

предназначенный  для  излишков
жидкости контейнер.

е.  Медленно  задействуйте  рычаг  или

педаль тормоза несколько раз.

f.   Выжмите рычаг переднего тормоза

или нажмите педаль заднего тормо-
за. Удерживайте рычаг или педаль в
нажатом положении.

g.  Открутите  винт  отверстия  для

стравливания  воздуха  и  позвольте
педали или рычагу дойти до упора.

h.  Затяните  винт,  когда  педаль  или

рычаг дойдет до упора; после этого
отпустите рычаг или педаль.

Винт отверстия для
стравливания воздуха:

6 Нм

i.  Повторяйте  шаги  с  (e)  по  (h)  до  тех

пор,  пока  пузырьки  воздуха  не  пе-
рестанут выходить из системы.

СОВЕТ:

Если  имеются  проблемы  с  прокачкой
тормозной  системы,  можно  оставить
систему  на  несколько  часов  для  ее
стабилизации.  Повторите  процедуру
прокачки  после  того  как  исчезнут  пу-
зырьки малого размера.

j.   Долейте  тормозную  жидкость  до

достижения  ей  метки  в  бачке  тор-
мозной жидкости.

ПРЕДУПРЕЖДЕНИЕ

После прокачки тормозной систе-
мы  проверьте  ее  функционирова-
ние.

3.  Установить:

•

Защита (задний тормоз)

•

Поплавок  бачка  (передний  тор-
моз)

•

Диафрагма

•

Крышка  главного  цилиндра
тормозной системы

РЕГУЛИРОВКА ПЕРЕДНЕГО
ТОРМОЗА

1.  Проверить:

•

Положение рычага тормоза а

Положение рычага тор-
моза а:

Стандартное

положение

Диапазон регу-

лировки

95 мм

86-105 мм

2.  Снять:

•

Колпачок рычага тормоза

3.  Отрегулируйте:

•

Положение рычага тормоза

Порядок  регулировки  положения
рычага тормоза:

a  Ослабьте контргайку 1 .
b  Поворачивайте

регулировочный

болт  2  до  тех  пор,  пока  рычаг  не  зай-
мет установленное положение а.

c  Затяните контргайку.

Контргайка:

5 Нм

ПРЕДУПРЕЖДЕНИЕ

Затяните контргайку надлежащим
образом,  в  противном  случае  эф-
фективность  тормозной  системы
может снизиться.

4.  Установить:

•

Колпачок рычага тормоза

РЕГУЛИРОВКА ЗАДНЕГО
ТОРМОЗА

1.  Проверить:

•

Высота педали тормоза а
Не  соответствует  штатной

→

Отрегулировать.

Высота педали тормоза а:

ноль мм

2.  Отрегулируйте:

•

Высоту педали тормоза

Порядок  регулировки  высоты  пе-
дали тормоза:

a  Ослабьте контргайку 1 .
b  Поворачивайте

регулировочную

гайку  2  до  тех  пор,  пока  педаль  не
займет установленное положение а.

ПРЕДУПРЕЖДЕНИЕ

•

Отрегулируйте высоту педали в
пределах  максимальной  вели-
чины  А  и  минимальной  величи-
ны  В  как  показано  на  рисунке.
(При  выполнении  данной  ре-
гулировочной  операции  торец
b  болта  3  должен  выступать  из
нижней  регулировочной  гайки
4,  но  не  должен  находиться  на
расстоянии менее 2 мм С от пе-
дали тормоза 5.

•

После  регулировки  высоты  пе-
дали  убедитесь  в  том,  что  тор-
мозные  механизмы  не  препят-
ствуют  свободному  вращению
колеса.
