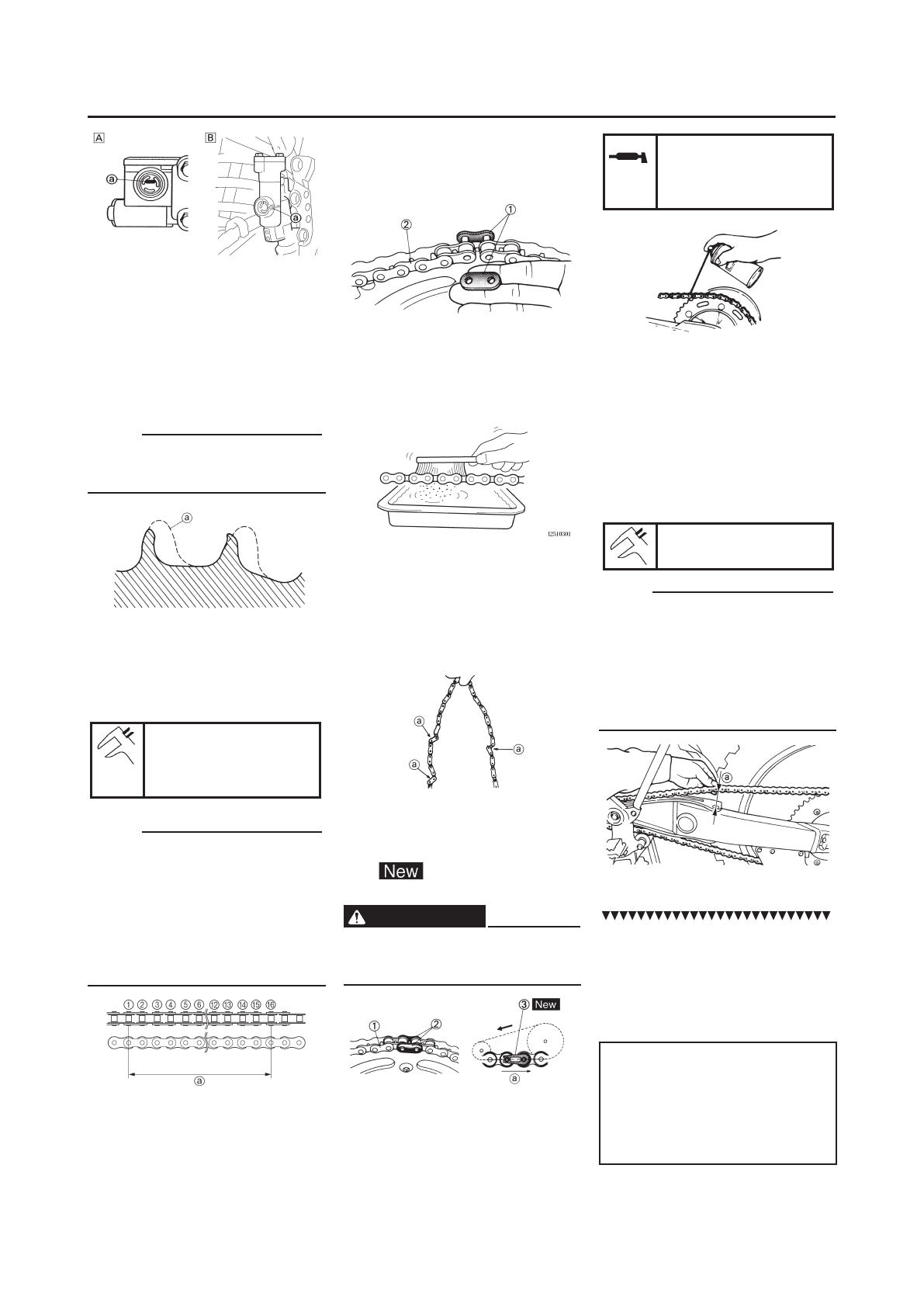

1-23

a

Низкий уровень

A

Передний

B

Задний

ОСМОТР ЗВЕЗДОЧКИ

1.   Осмотр:

•

Зубья звездочки а
Чрезмерный  износ

→

  Заме-

нить.

СОВЕТ:

Заменить  ведущую  звездочку,  звез-
дочку  заднего  колеса  и  приводную
цепь в комплекте.

ОСМОТР ПРИВОДНОЙ ЦЕПИ

1.  Измерить:

•

Длина приводной цепи (15 зве-
ньев) а
Не  соответствует  штатной

→

Заменить.

Длина  цепи  (15  звень-
ев):

<Минимальная  дли-
на>: 242,9 мм

СОВЕТ:

•

При  измерении  приводной  цепи
для  увеличения  натяжения  необ-
ходимо нажать на приводную цепь
сверху.

•

Длина  измеряется  между  ролика-
ми  1  и  16  приводной  цепи  как  по-
казано на рисунке.

•

  Измерения  производятся  в  двух-
трех местах.

2.  Снять:

•

Чека соединительного звена

•

Соединение 1

•

Приводная цепь 2

3.  Очистите:

•

Приводная цепь
Поместите  цепь  в  керосин  и
удалите грязь. Затем извлеките
приводную  цепь  из  керосина  и
просушите ее.

4.   Проверить:

•

Гибкость приводной цепи а
Проведите  очистку  и  смазку
цепи,  после  чего  поднимите  ее
как показано на рисунке.
Эластичность  цепи  нарушена

→

Заменить цепь.

5.  Установить:

•

Приводная цепь 1

•

Соединение 2

•

Чека  соединительного  звена  3

 (НОВАЯ)

ПРЕДУПРЕЖДЕНИЕ

При  установке  ориентируйте  чеку
соединительного  звена  как  пока-
зано на рисунке.

а  Направление вращения
6.  Смазать:

•

Приводная цепь

Смазка  для  приводных
цепей:  Моторное  масло
SAE  10W-40  либо  подхо-
дящая  смазка  для  при-
водных цепей

РЕГУЛИРОВКА  НАТЯЖЕНИЯ  ПРИ-
ВОДНОЙ ЦЕПИ

1.  Вывесьте заднее колесо, располо-

жив  под  двигателем  подходящую
подставку.

2.  Проверить:

•

Прогиб приводной цепи а
Над  болтом  крепления  защиты
цепи.
Не  соответствует  штатной

→

Отрегулировать.

Прогиб приводной цепи:

50-60 мм

СОВЕТ:

Перед  проверкой/регулировкой  на-
тяжения приводной цепи необходимо
провернуть заднее колесо несколько
раз, каждый раз проверяя натяжение,
чтобы  определить  наиболее  сильное
натяжение.

Проверка/регулировка

натяжения приводной цепи произво-
дятся именно в этом положении.

3.  Отрегулируйте:

•

Прогиб приводной цепи

Порядок  регулировки  прогиба
приводной цепи:

a   Ослабьте осевую гайку 1 и контр-

гайки 2 .

b  Поворачивая  регуляторы  3,  отре-

гулируйте прогиб цепи.

Для  затяжки

→

  Повернуть  ре-

гулятор  3  против  часовой
стрелки.

Для  ослабления

→

  Повернуть

регулятор  3  по  часовой
стрелке и переместить коле-
со вперед.

ШАССИ
