Разъем

Описание

Выходной разъем HDMI

Предназначен для передачи сигнала несжатого видео высокой четкости и
многоканального цифрового аудиосигнала по одному проводу. Выходной
разъем HDMI используется для подключения мониторов высокого
разрешения, мониторов прямого подключения (direct-drive monitor) и других
аудио- и видеоустройств с разъемом HDMI.

Разъем Ethernet

К этому разъему подключается кабель Ethernet локальной сети (LAN).

Примечание:

Чтобы обеспечить функционирование компьютера в

соответствии с требованиями, предъявляемыми к оборудованию Класса B
(FCC), используйте кабель Ethernet категории 5.

Разъем USB

Через эти разъемы можно подключить устройства с разъемом USB (например,
клавиатуру, мышь, сканер или принтер USB). Если нужно подключить более
6 устройств USB, то можно приобрести концентратор USB для подключения
дополнительных устройств USB.

Входной разъем VGA

Предназначен для подключения к разъему монитора VGA другого компьютера,
что дает возможность использовать ваш компьютер в режиме монитора.

Регулировка подставки компьютера

Компьютер поставляется с подставкой, при помощи которой можно отрегулировать его наклон.
Откиньте подставку и установите компьютер под углом от 10 до 40 градусов, как это показано
на рисунке ниже.

ОСТОРОЖНО:
Убедитесь, что угол наклона составляет не менее 10 от вертикали, иначе компьютер может
опрокинуться.

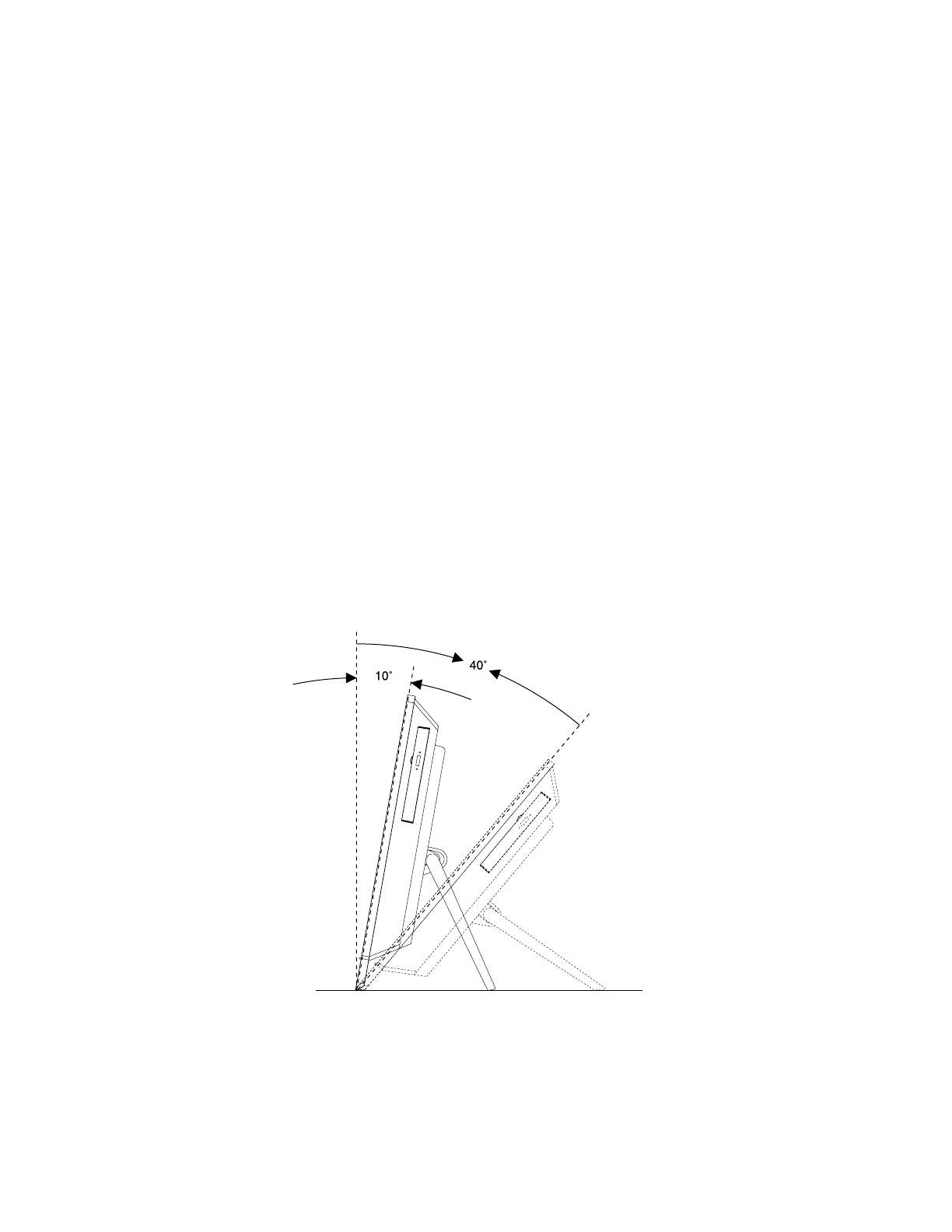

Рис. 3. Регулировка подставки компьютера

10

ThinkCentre Edge: Руководство пользователя
