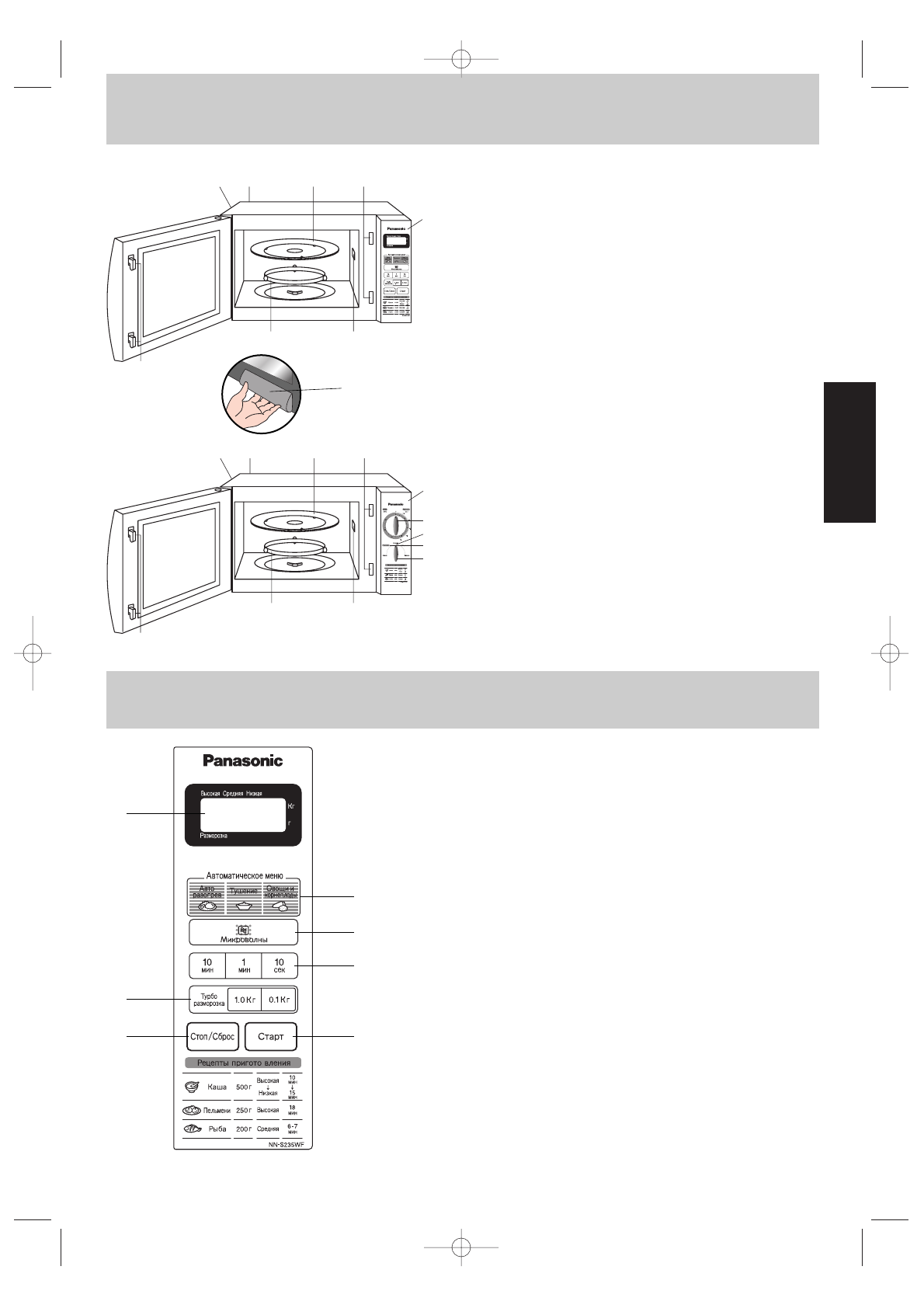

Принципиальная схема устройства

- Ru-5 -

Панель управления

(NN-S235)

1

1

Смотровое окно печи

2

2

Система блокировки дверцы

3

3

Ручка открывания дверцы

Потяните, чтобы открыть дверь. Открытие дверцы во время
приготовления приведет к остановке процесса, но
программа сохранится. Открытие дверцы во время
приготовления - это совершенно безопасно в плане
воздействия микроволн.

4

4

Панель управления

5

5

Крышка (не снимается)

6

6

Роликовое кольцо

а) Роликовое кольцо нужно регулярно чистить во

избежание дополнительных шумов во время работы.

б) Роликовое кольцо и поворотный стол используются

только вместе.

7

7

Наклейка с идентификационным номером модели

8

8

Вентиляционные отверстия

9

9

Стеклянный поворотный стол

а) Не включайте печь, если внутри не установлено

роликовое кольцо и поворотный стол.

б) Используйте только специально предназначенный для

данной печи поворотный стол. Не заменяйте его
какими-либо другими лотками.

в) Прежде чем мыть или чистить поворотный стол, дайте

ему остынуть.

г) Не помещайте продукты непосредственно на поворотный

стол. Пища должна готовиться в специальной посуде,
предназначенной для микроволновой печи, или на
решетке, которая установлена на поворотный стол.

д) Если пища или посуда на поворотном столе касается

стенок печи и препятствует вращению, поворотный стол
будет автоматически вращаться в противоположном
направлении. Это нормально.

е) Поворотный стол может поворачиваться в разных

направлениях.

(1) Окошко дисплея
(2) Клавиша турборазморозки Turbo Defrost
(3) Сенсорные кнопки автоматического меню
(4) Кнопка установки мощности микроволнового режима
(5) Кнопка установки времени
(6) Кнопка остановки/сброса программы Стоп/Сброс

Перед приготовлением:

Одно нажатие сбрасывает предыдущие команды.

Во время приготовления:

Одно нажатие останавливает процесс приготовления.
Второе нажатие сбрасывает все команды, и на дисплее
появляется знак двоеточия.

(7) Кнопка включения Старт

Нажмите кнопку один раз для начала работы печи. Если
дверца открыта или во время работы печи нажата кнопка
Стоп/Сброс, для возобновления процесса приготовления
нужно нажать кнопку Старт еще раз.

Звуковой сигнал:

При нажатии кнопок раздается звуковой сигнал. Если сигнал
отсутствует, значит установка произведена неправильно. При
переходе от одного этапа программы к другому раздается
двойной сигнал. По окончании процесса приготовления
прозвучит 5 звуковых сигналов.

8

7

2

9

1

6

5

2

4

NN-S235

8

7

2

9

1

6

5

2

4

=

0

-

~

NN-S215

3

(1)

(2)

(6)

(7)

(4)

(5)

(3)
