20

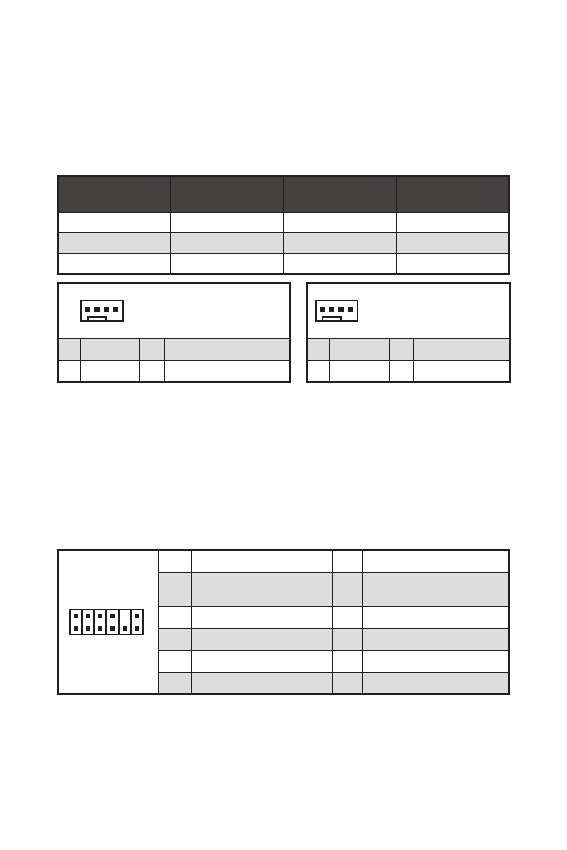

Vue d’ensemble des composants

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous

référer au manuel du module TPM pour plus d’informations.

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de

ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width

Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie

de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle

de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en

modifiant la tension.

⚠

Important

Vous pouvez ajuster la vitesse du ventilateur dans le

BIOS > Hardware Monitor

.

1

  Définition des broches en

mode PWM

1

Ground

2

+12V

3

Sense

4 Speed Control Signal

Connecteur

Mode ventilateur

par défaut

Courant

maximum

Puissance

maximum

CPU_FAN1

mode PWM

2 A

24 W

PUMP_FAN1

mode PWM

3 A

36 W

SYS_FAN1~6

mode DC

1 A

12 W

1

  Définition des broches en

mode DC

1

Ground

2 Voltage Control

3

Sense

4

NC

1

2

12

11

1

SPI Power

2

SPI Chip Select

3

Master In Slave Out

(SPI Data)

4

Master Out Slave In

(SPI Data)

5

Reserved

6

SPI Clock

7

Ground

8

SPI Reset

9

Reserved

10

No Pin

11

Reserved

12

Interrupt Request
