19
Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода

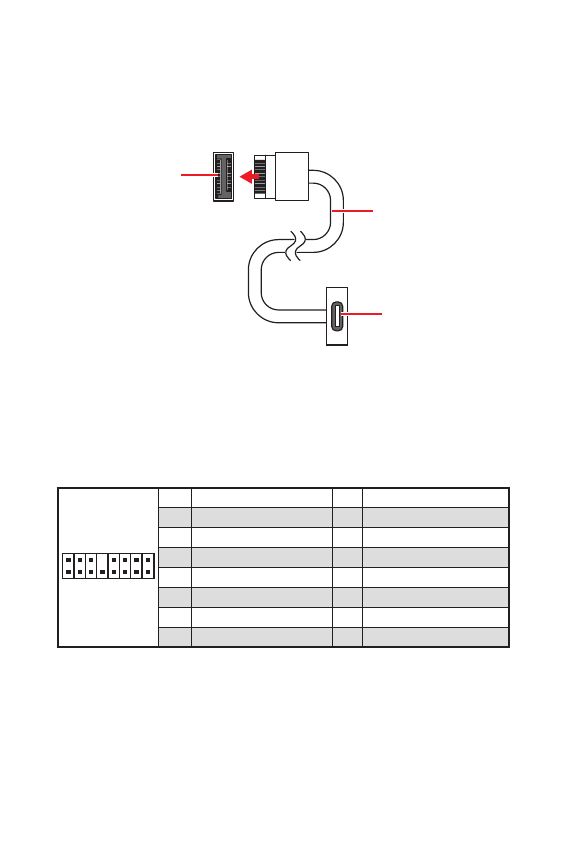

JUSB1: Разъем USB 3.2 Gen 2 Type-C
Данный разъем предназначен для подключения портов 3.2 Gen 2 Type-C
на передней панели. Данный коннектор имеет защиту от неправильного
подключения. При подключении кабеля убедитесь, что коннектор сориентирован
правильно относительно разъема.
JUSB1
Кабель USB Type-C
Порт USB Type-C на
передней панели
JTBT1: Разъем для установки карты расширения
Thunderbolt
Данный разъем предназначен для подключения карты расширения с
интерфейсом Thunderbolt.
1
2
16
15
1
TBT_Force_PWR
2
TBT_S0IX_Entry_REQ
3
TBT_CIO_Plug_Event#
4
TBT_S0IX_Entry_ACK
5
SLP_S3#_TBT
6
TBT_PSON_Override_N
7
SLP_S5#_TBT
8
Net Name
9
Ground
10
SMBCLK_VSB
11
DG_PEWake
12
SMBDATA_VSB
13
TBT_RTD3_PWR_EN
14
Ground
15
TBT_Card_DET_R#
12
PD_IRQ#
