10

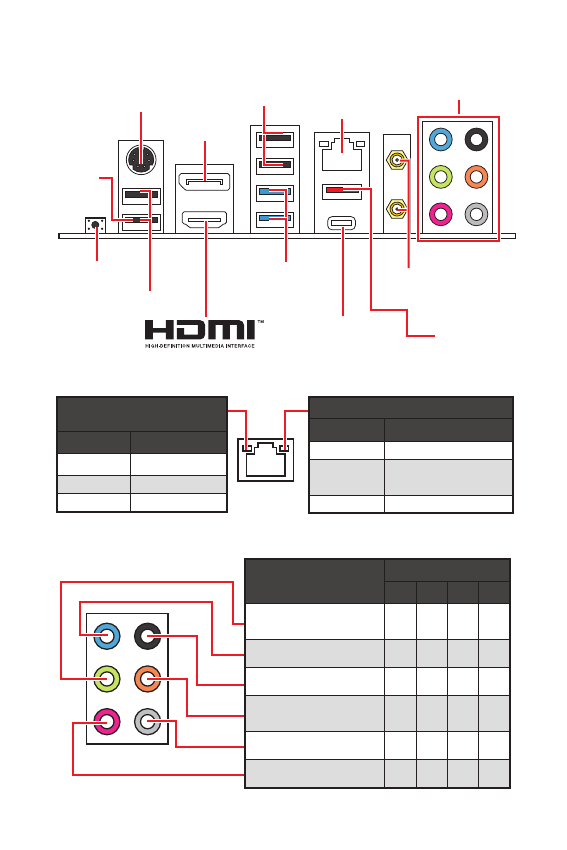

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Подключение/ Работа
индикатора
Состояние Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с подключение
Зеленый
100/1000 Мбит/с
подключение
Оранжевый
2.5 Гбит/с подключение
Таблица состояний индикатора порта LAN
USB 3.2 Gen 1
5Гб/с Type-A
Кнопка Flash
BIOS
Комбинированный
порт PS/2
LAN 2.5 Гбит/с
DisplayPort
USB 2.0 Type-A
USB 2.0 Type-A
Порты Аудио
Разъемы антенны Wi-Fi
(только для Z590 PRO WIFI)
USB 3.2 Gen 2x2
20Гб/с Type-C
USB 3.2 Gen 2
10Гб/с Type-A
Порт Flash
BIOS
Конфигурация портов Аудио
Порты Аудио
Канал
2
4
6
8
Линейный выход/ Выход
фронтальных колонок
Линейный вход
●
●
●
●
Тыловые колонки
●
●
●
Выход центральной
колонки/ сабвуфера
●
●
Выход боковых колонок
●
Микрофонный вход
(
●: подключен,
Пусто
: не подключен)
