Инсталляция аппаратного обеспечения
1-3-2 Установка системы охлаждения
B. Пошаговая инструкция по установке системы охлаждения ЦП (процедура установки
рассматривается на примере оригинальной системы охлаждения компании GIGABYTE).

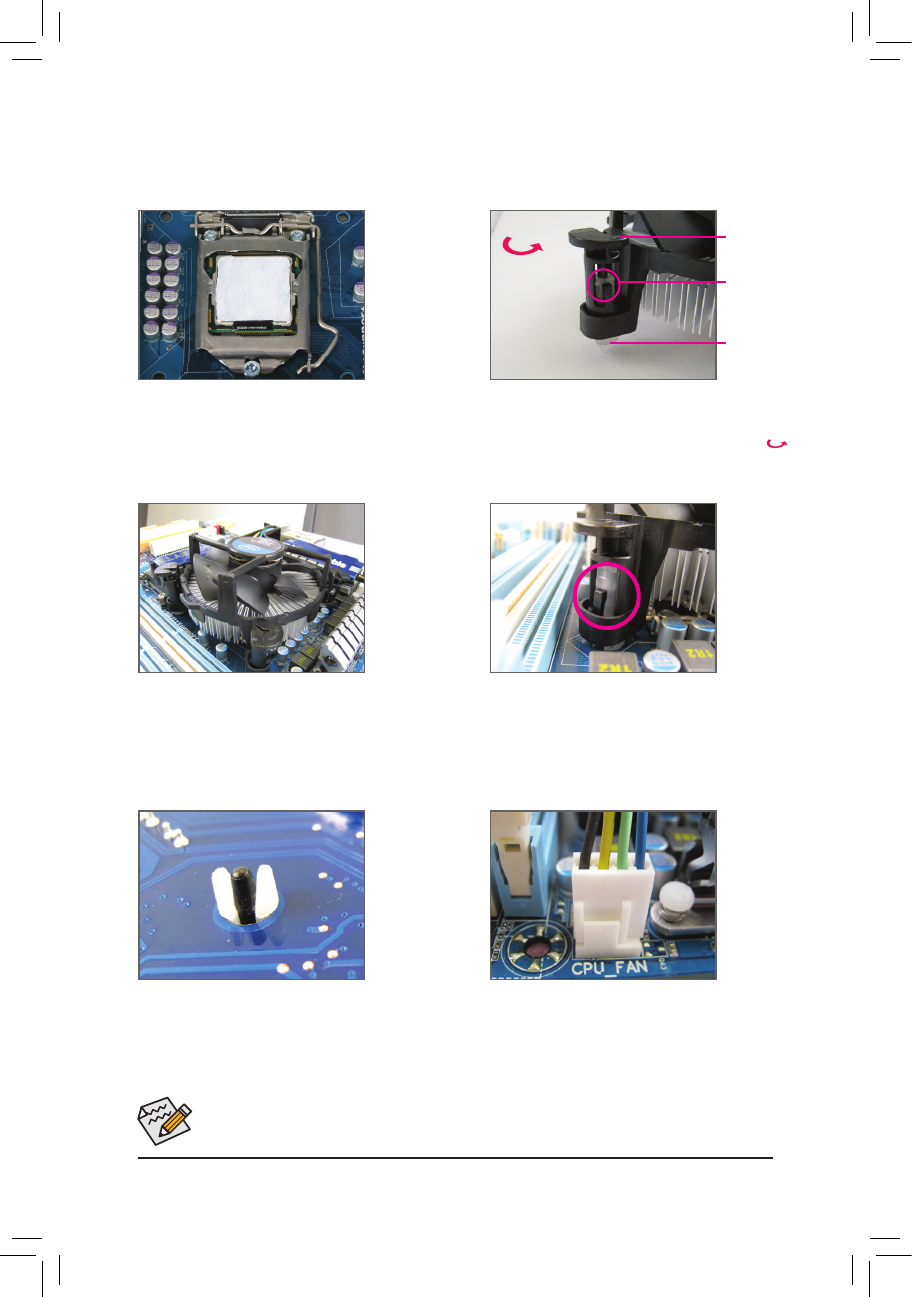

Шаг 1:
Нанесите тонкий слой термопасты на
металлическую поверхность корпуса ЦП,
установленного в процессорный разъем
системной платы.
Male
Push Pin
Female
Push Pin
The Top
of Female
Push Pin
Direction of
the Arrow Sign
on the Male
Push Pin
Шаг 2:
Прежде чем устанавливать систему охлаждения,
определите направление вращения фиксаторов
нажимного действия, которое приведет к
закреплению радиатора и вентилятора на
системной плате. Выполняя процедуру демонтажа
системы охлаждения, вращение фиксаторов
необходимо произвести в обратном направлении.
Шаг 3:
Разместите систему охлаждения над ЦП
и выровняйте оси симметрии фиксаторов
по отношению к крепежным отверстиям на
системной плате. Последовательно нажмите
две расположенные по диагонали группы
фиксаторов.
Шаг 4:
Свидетельством успешного завершения
операции будут отчетливо слышимые
характерные щелчки. Убедитесь в том, что
составные части фиксаторов нажимного
действия находятся в плотном контакте друг с
другом (если система охлаждения отличается
от оригинальной, обратитесь к Руководству
пользователя из комплекта поставки изделия).
Во время демонтажа процессора будьте предельно аккуратны, отделяя систему охлаждения
от ЦП. В ряде случаев выполнить эту процедуру очень нелегко, поскольку термопаста в зоне
контакта обеспечивает плотное прилегание рабочих площадок процессора и радиатора.
Имейте в виду, что неосторожные действия и неадекватное усилие могут повредить ЦП.
Шаг 5:
После установки системы охлаждения,
осмотрите системную плату с обратной
стороны. Если взаимное расположение втулки
и стержня-фиксатора соответствует состоянию
приведенному на иллюстрации, процедуру
установки можно считать завершенной.
Шаг 6:
Подключите кабель питания вентилятора
системы охлаждения к соответствующему
разъему (CPU_FAN) на системной плате.
