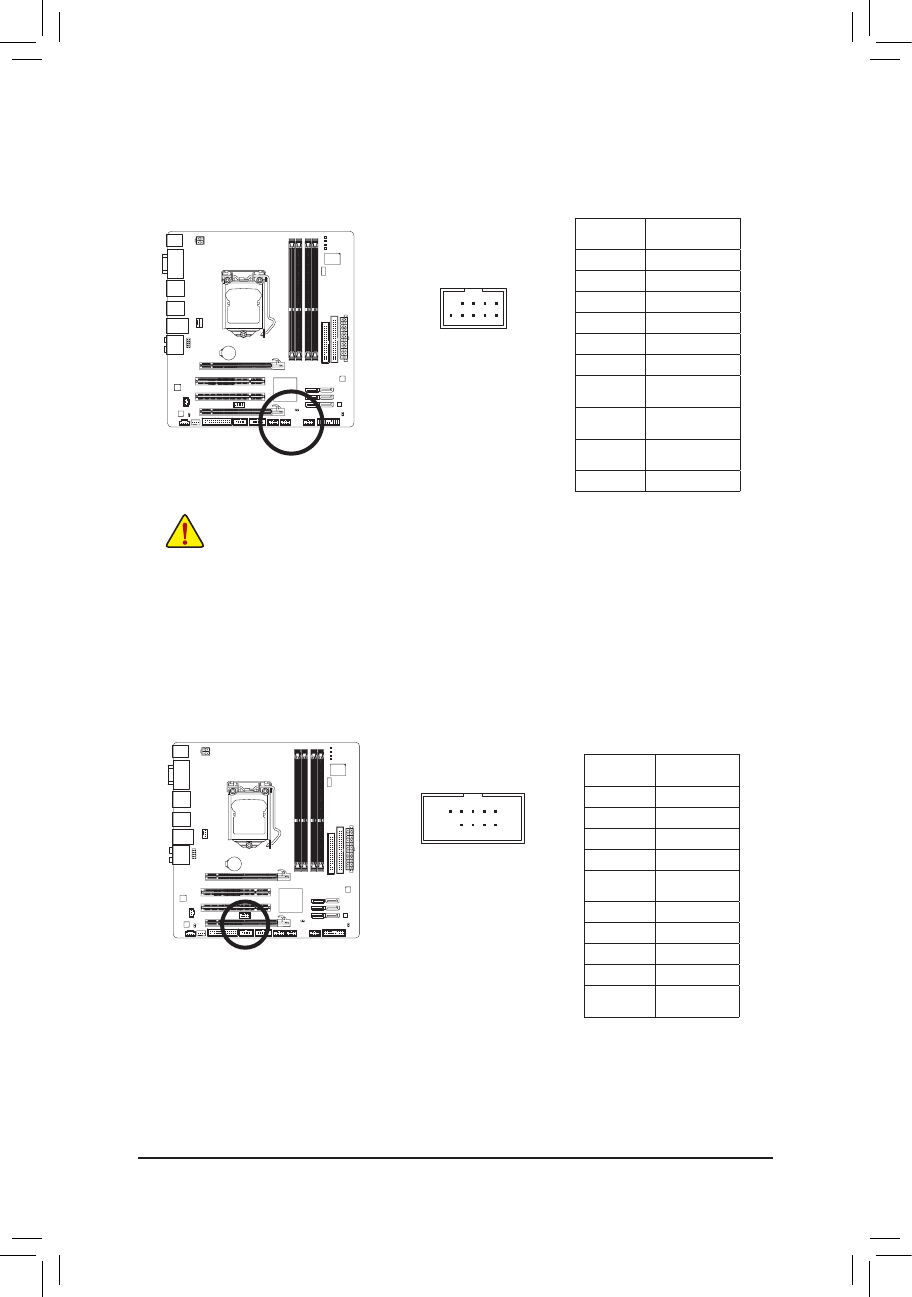

- 23 -
Инсталляция аппаратного обеспечения
13) F_USB1/F_USB2/F_USB3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
G.QBOFM
10
9
2
1
14) COMA/COMB (Разъемы последовательных COM-портов)
The COM header can provide one serial port via an optional COM port cable. For purchasing the
optional COM port cable, please contact the local dealer.
10
9
2
1
Нумерация
контактов Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND
(Заземление)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт
отсутствует
Нумерация
контактов Пояснения
1
Power (5 В)
2
Power (5 В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND
(Заземление)
8
GND
(Заземление)
9
Контакт
отсутствует
10
NC
