- 19 -
Инсталляция аппаратного обеспечения

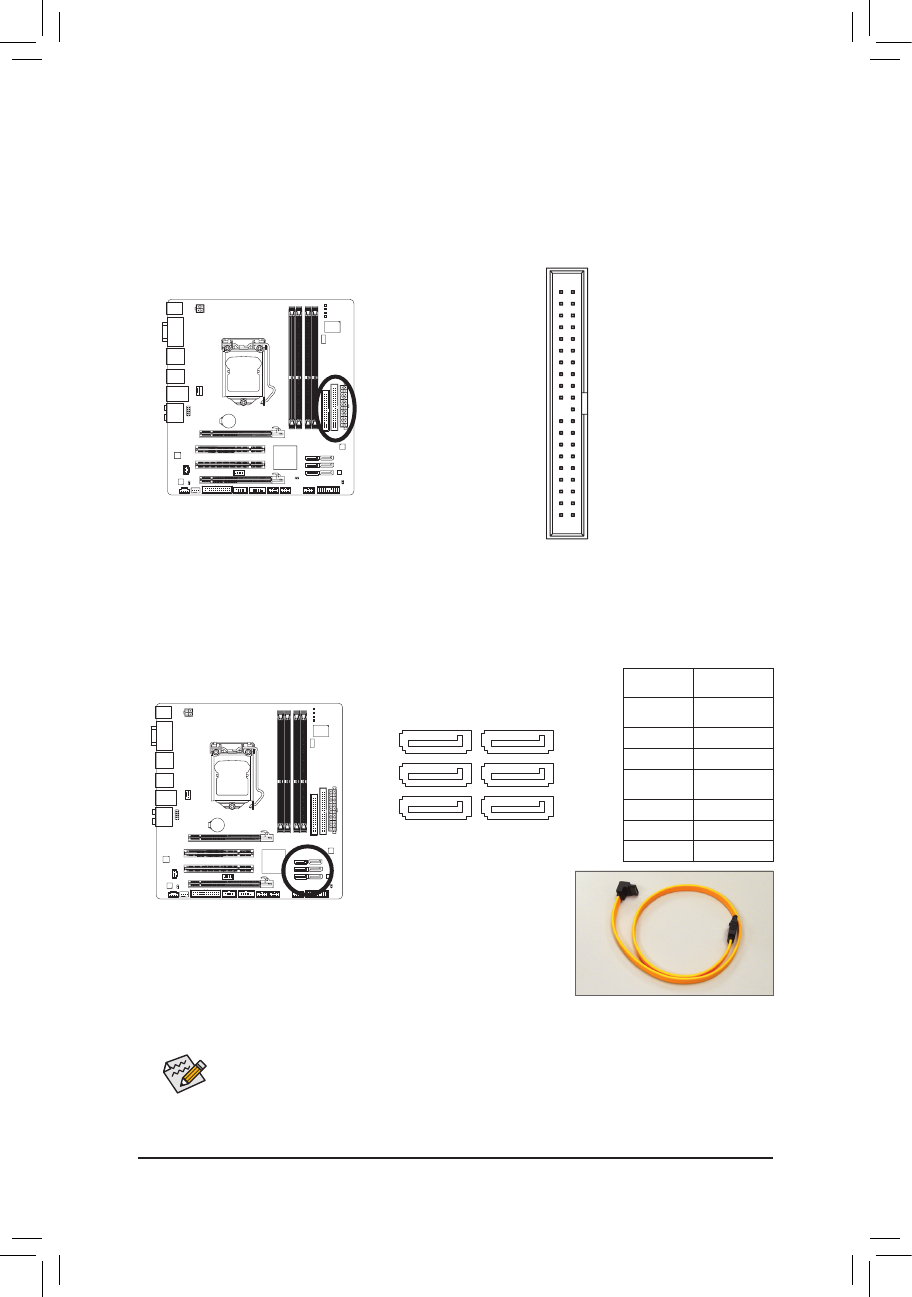

6) IDE (Разъем IDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
7) Разъемы SATA2_0/1/2/3/4/5 (пропускная способность SATA-интерфейса 3 Гбит/с,
контроллер чипсета Intel Q57 Express)
Разъем SATA соответствует спецификации SATA II и совместим с базовым стандартом SATA
(пиковая пропускная способность 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем на
плате обеспечивает подключение одного SATA-устройства. Контроллер чипсета Intel Q57 Express
предоставляет возможность организовать для дисковой подсистемы RAID-массив уровня 0, 1,
5 и 10. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5,
"Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
2
40
1
39
SATA2_4
7
1
SATA2_2
SATA2_0
G.QBOFM
G.QBOFM
G.QBOFM
SATA2_3
SATA2_1
G.QBOFM
G.QBOFM
G.QBOFM
SATA2_5
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
•
этом общее количество жестких дисков может быть четным или нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
•
общее количество жестких дисков установленных в системе должно быть четным.
Нумерация
контактов Пояснения
1
GND
(заземление)
2
TXP
3
TXN
4
GND
(заземление)
5
RXN
6
RXP
7
GND
