- 10 -
Инсталляция аппаратного обеспечения
1-4-1 Двухканальный режим работы ОЗУ (конфигуратор)
На системной плате установлены два разъема для модулей памяти DDR3 SDRAM, которые могут
работать в двухканальном режиме. После инсталляции модулей ОЗУ и старта системы BIOS
автоматически определит тип и емкость памяти. Активация двухканального режима работы позволяет
удвоить пропускную способность ОЗУ.
Четыре разъема обслуживают два канала, при этом на каждый канал приходится два DIMM-разъема в
следующей конфигурации:
Канал 0: DDR3_1, DDR3_2
Канал 1: DDR3_3, DDR3_4
1-4 Инсталляция системной памяти
Прежде чем приступить к инсталляции системной памяти внимательно прочтите
рекомендации:
Убедитесь в том, что подготовленные к инсталляции модули ОЗУ совместимы с
•
системной платой. Эти рекомендации касаются марки изготовителя модулей ОЗУ, их
идентичной емкости, рабочей частоты, а также производителя микросхем памяти
(Полная информация о модулях ОЗУ, совместимых с системной платой, размещена на
сайте GIGABYTE.)
Чтобы исключить риск повреждения оборудования, до начала установки модулей ОЗУ
•
выключите ПК и отсоедините силовой кабель от блока питания.
Конструктив модулей памяти спроектирован таким образом, чтобы исключить
•
возможность некорректной установки ОЗУ в соответствующие DIMM-разъемы
на системной плате. Однозначная ориентация модулей по отношению к разъему
существенно упрощает процедуру монтажа. Разверните модуль таким образом, чтобы
специальная выемка на печатной плате совпала с позиционным ключом DIMM-разъема.
Если в систему предполагается установить только один DDR3-модуль памяти, для этих целей
предназначен разъем DDR3_1 или DDR3_3.
Центральный процессор накладывает определенные ограничения на работу ОЗУ. Прежде чем
приступить к выбору конфигурации для двухканального режима работы ОЗУ, внимательно прочитайте
соответствующий раздел Руководства пользователя.
1. Двухканальный режим работы подсистемы памяти недоступен если на плате установлен
всего один модуль ОЗУ.
2. Организуя двухканальный режим работы ОЗУ, настоятельно рекомендуется устанавливать
модули идентичной емкости и типа одного изготовителя, с целью обеспечения максимальной
производительности подсистемы памяти. Чтобы активировать двухканальный режим для
двух модулей, следует установить их в разъемы DDR3_1 и DDR3_3.

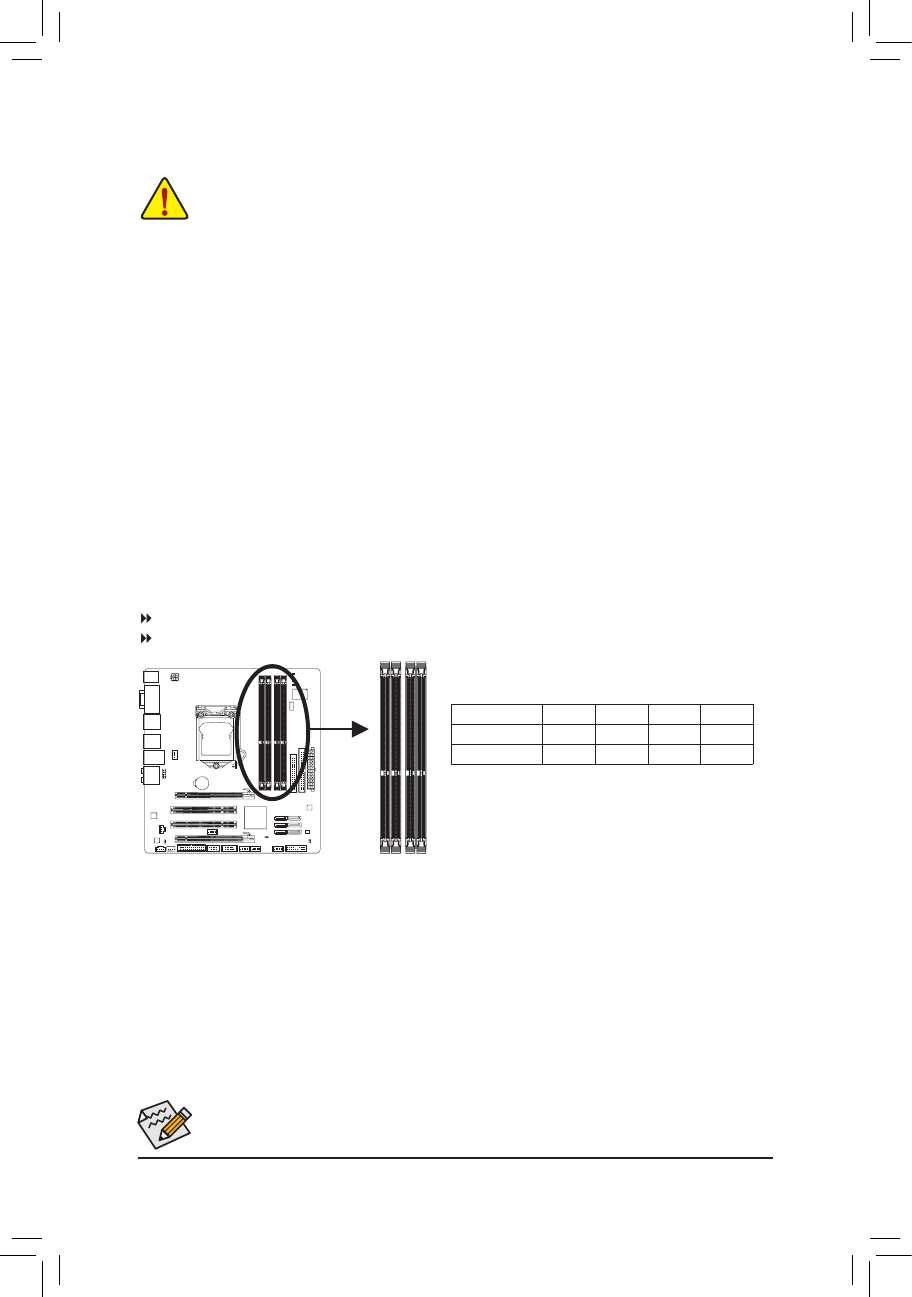

DDR3_2 DDR3_1 DDR3_4 DDR3_3
Двухканальный режим работы ОЗУ: таблица конфигурации
(SS=односторонние модули, DS=двухсторонние модули,
"--"=модули не установлены)
DDR3_2 DDR3_1 DDR3_4 DDR3_3
Два модуля
- -
DS/SS
- -
DS/SS
Четыре модуля
DS/SS
DS/SS
DS/SS
DS/SS
