Инсталляция аппаратного обеспечения
G.QBOFM
13
1
24
12
ATX
ATX:

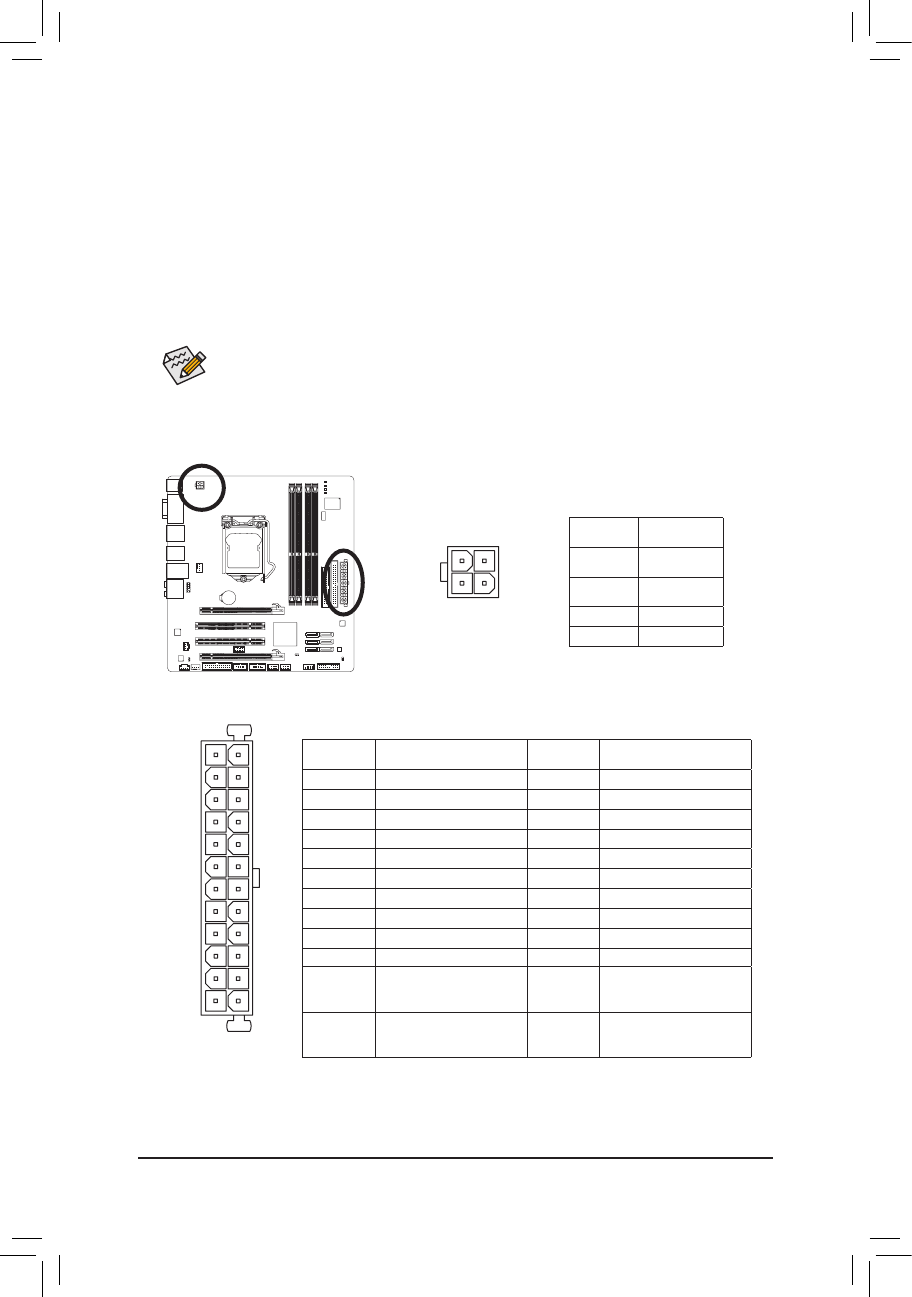

1/2) ATX_12V/ATX (4-контактный разъем питания 12 В и 24-контактный основной
ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен
для питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
ATX_12V
4
2
3
1
ATX_12V:
Нумерация
контактов Пояснения
1
GND
(заземление)
2
GND
(заземление)
3
(+)12 В
4
(+)12 В
Нумерация
контактов Пояснения
Нумерация
контактов Пояснения
1
3,3 В
13
3,3 В
2
3,3 В
14
(-)12 В
3
GND (заземление)
15
GND (заземление)
4
(+)5 В
16
PS_ON (soft On/Off)
5
GND (заземление)
17
GND (заземление)
6
(+)5 В
18
GND (заземление)
7
GND (заземление)
19
GND (заземление)
8
Power Good
20
(-)5 В
9
5VSB (stand by +5 В)
21
(+)5 В
10
(+)12 В
22
(+)5 В
11
(+)12 В GND (заземление,
только для 24-контактных
ATX-разъемов)
23
(+)5 В (заземление,
только для 24-контактных
ATX-разъемов)
12
3,3 В GND (заземление,
только для 24-контактных
ATX-разъемов)
24
GND (заземление, только
для 24-контактных ATX-
разъемов)
