- 16 -
Инсталляция аппаратного обеспечения

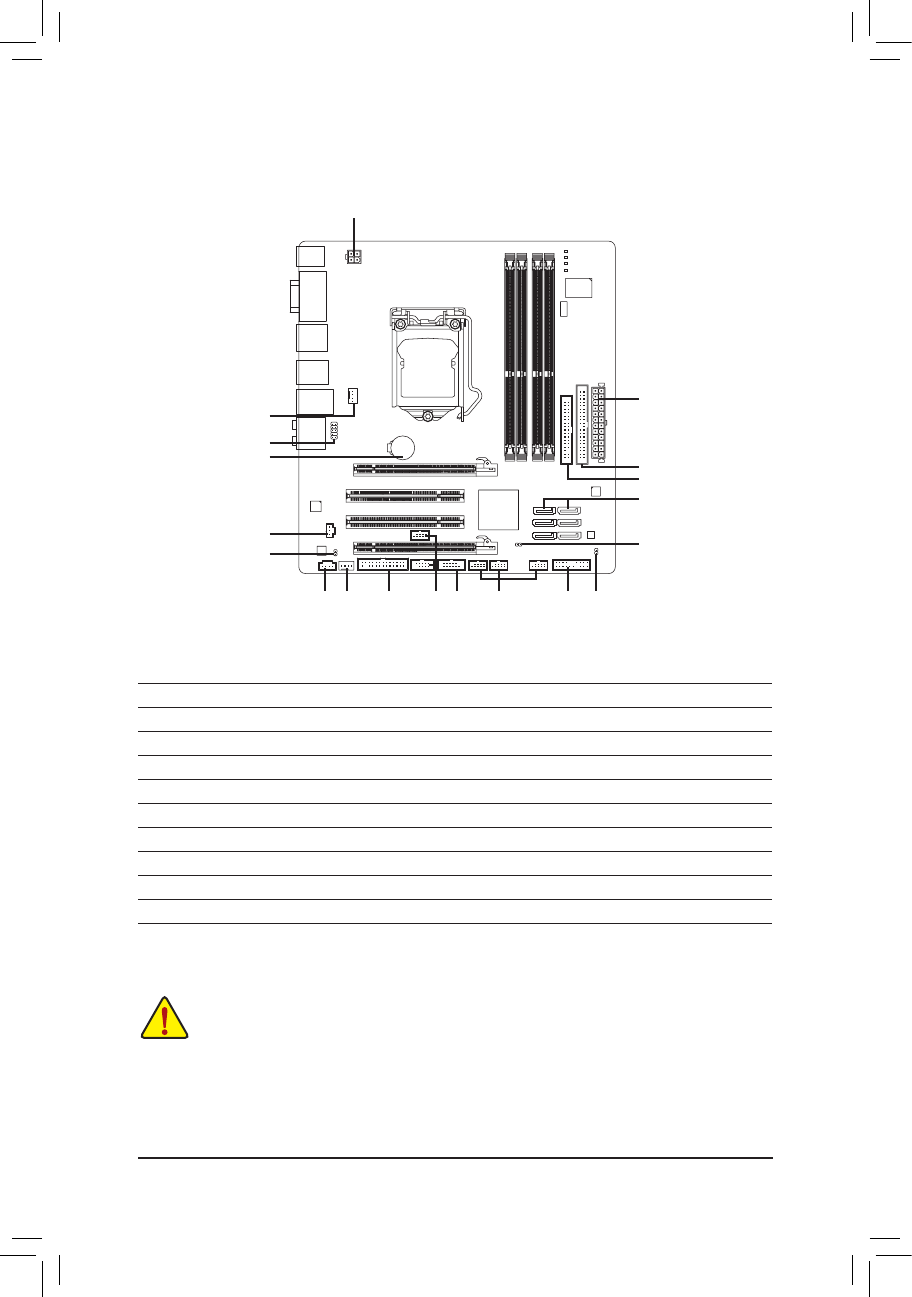

1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1
2
4
10
14
15
13
9
19
17
5
11
6
7
12
3
8
16
18
1)
ATX_12V
11) SPDIF_I
2)
ATX
12) SPDIF_O
3)
CPU_FAN
13) F_USB1/F_USB2/F_USB3
4)
SYS_FAN
14) COMA/COMB
5)
FDD
15) LPT
6)
IDE
16) DEBUG_PORT
7)
SATA2_0/1/2/3/4/5
17) CLR_CMOS
8)
F_PANEL
18) ME_DIS
9)
F_AUDIO
19) BAT
10) CD_IN
